Lince 1805SMART/E - Introduction; General Features; Technical Features; Packaging Contents

3
LINCE ITALIA S.p.A.
1.1 CARATTERISTICHE GENERALI
• Contenitore in ABS;
• Selezione tono sirena tramite jumper (JP4);
• Flash LED per segnalazione ottica;
• LED per segnalazione stato impianto (solo 1865SMART/L)
• Protezionecontrotaglioli;
• Protezione contro la rimozione del coperchio;
• Protezione contro lo strappo dal muro (solo 1865SMART/L);
• Controllo batteria ogni 5 minuti;
• Controllo speaker;
• Circuito antisabotaggio incorporato;
• Scheda elettronica tropicalizzata;
• Esistenza in vita (1 lampeggio ogni minuto);
• Alloggiamento per batteria da 12 V 1,3 Ah (batteria non
inclusa);
1.2 CARATTERISTICHE TECNICHE
1805SMART/E 1865SMART/L
Alimentazione(min-max) 11-15 Vcc
Frequenza fondamentale 1800 Hz
Assorbimento a riposo (batteria carica) 6 mA
Assorbimento a riposo da batteria 11 mA
Assorbimento massimo in allarme 1 A
Pressione sonora 114 dB @ 1 m
Corrente massima di ricarica della batteria 200 mA
Tensione massima della batteria 14 V
Durata batteria stimata in stand-by 120 h
Durata batteria stimata 60 cicli di allarme
Tempo massimo di allarme: 5 minuti
Grado di protezione IP43
Stato impianto NO SI
Anti-asportazione NO SI
Temperatura di funzionamento -25 °C ÷ +60 °C
Dimensioni 190x270x70 mm
Peso della confezione 1,5 kg
1.3 CONTENUTO DELLA CONFEZIONE
1. INTRODUZIONE
Il manuale descrive le modalità di installazione della sirena via
loautoalimentataSMART.Lasirenaèilprincipaledispositivodi
segnalazione a cui deve essere dato un alto grado di sicurezza
e di afdabilità nel tempo. La sirena SMART è conforme alla
normativa CEI EN50131-4 Grado 2, Classe IV. L'apertura del
coperchio e lo strappo dal muro sono protetti dalla presenza di
2 microswitch mentre il funzionamento a sicurezza intrinseca
(allarme per mancanza di positivo o di negativo) protegge contro
il taglio dei cavi. La sirena dispone di un contatto normalmente
chiuso (NC) per il collegamento con la linea antisabotaggio delle
centrali antifurto.
1. DESCRIPTION
The manual describes how to install the wired self-powered
SMART siren. The siren is the main warning device that has
to offer a high degree of safety and reliability over time. The
siren SMART has been designed compliant to the standard
CEI EN50131-4 Grade 2, Class IV. Lid openings and removal
from the wall are protected by 2 micro switches; the siren is also
protected against the wire-cutting (alarm for lack of positive
or negative). The siren has a normally closed contact (NC) to
connect to the tamper alarm.
1.1 GENERAL FEATURES
• ABS casing;
• Tone selection (JP4);
• Flashlight module in LED technology;
• LED for system status signalling (1865SMART/L only);
• Protection against wire-cutting;
• Lid tamper;
• Protection against removal from the wall (1865SMART/L
only);
• Battery test every 5 minutes;
• Speaker test;
• Protection tamper circuit;
• Conformal coating on electronic board;
• WorksignallingLED(1ashperminute);
• Housing for battery 12 V 1.3 Ah (battery not included).;
1.2 TECHNICAL FEATURES
1805SMART/E 1865SMART/L
Operating voltage (min-max) 11-15 Vcc
Operating frequency 1800 Hz
Consumption at rest (charged battery) 6 mA
Consumption at rest using battery 11 mA
Maximum alarm consumption 1 A
SPL 114 dB @ 1 m
Maximum charge current battery 200 mA
Maximum battery voltage 14 V
Battery life in stand-by time 120 h
Battery life 60 cicli di allarme
Sound time-out 5 minuti
Enclosure degree of protection IP43
System status NO YES
Wall tamper NO YES
Operating temperature -25 ÷ +60 °C
Dimensions 190x270x70 mm
Package weight 1.5 kg
1.3 PACKAGING CONTENTS

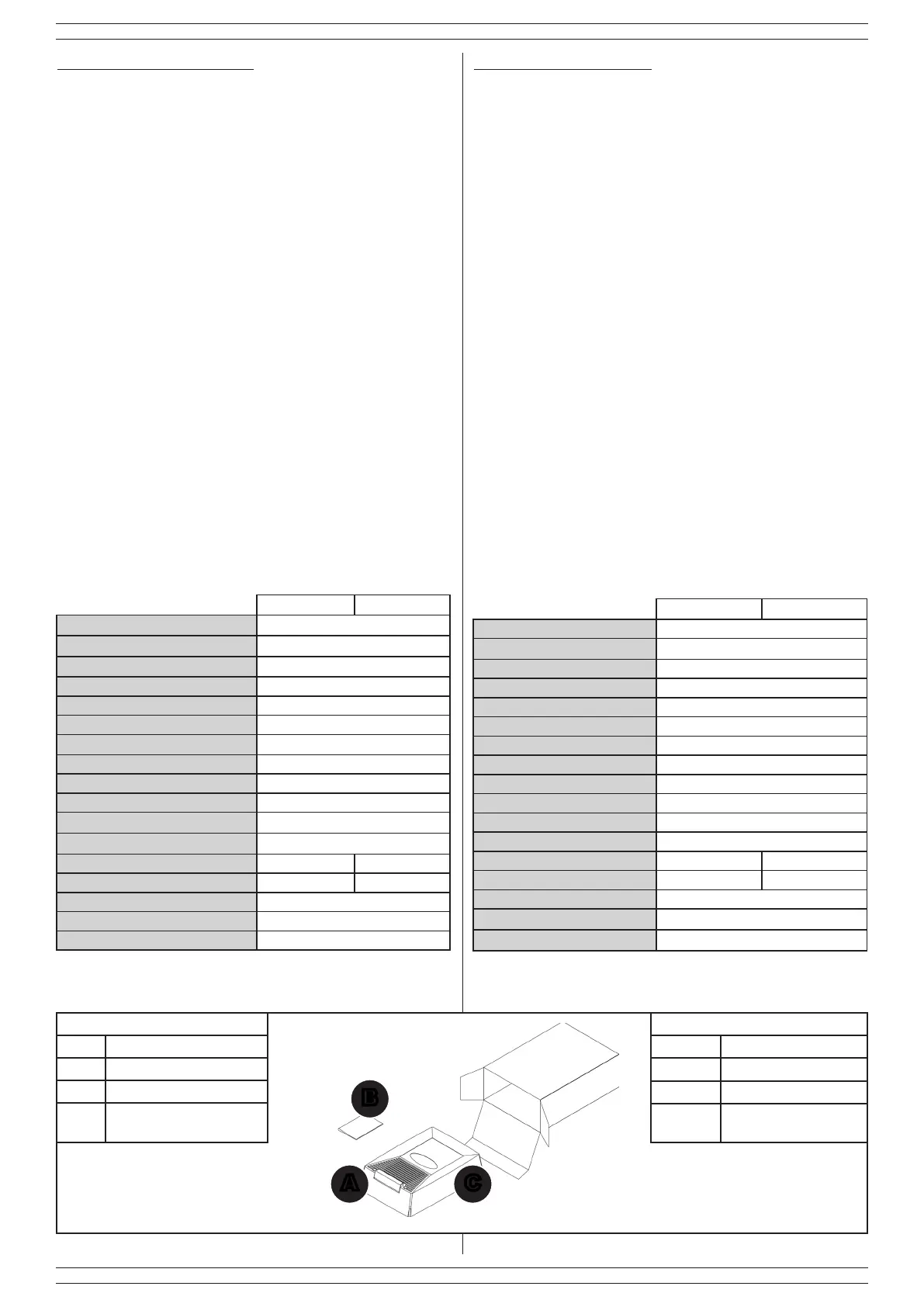

Fig. 1
Tabella 1
Part. Identicazione
A Sirena
B Manuale di istruzioni
C
Kitdissaggioalmuro
(all’interno della sirena)
Table 1
Ref. Identication
A Siren
B Instruction manual
C
Kit for wall mounting
(inside the siren)
B
CA
