Lince 1805SMART/E - Parts Identification; Terminal Blocks Description

4
LINCE ITALIA S.p.A.
C
A
B
D
G
I
H
E
F
I
G-1
G
G
H
H
H
Tabella 2
Part. Identicazione
A Altoparlante
B LED di segnalazione e LED di stato impianto (*)
C Faston per il collegamento della batteria
D Vano per batteria al piombo da 1,3 Ah
E Scheda elettronica
F Foro passaggio cavi
G ForiperilssaggioamuroconforoantistrappoG-1
H Foriperilssaggiodelsottocoperchio
I Foriperilssaggiodelcoperchio
L Microswitch antisabotaggio
M Morsetto per visualizzazione stato impianto (*)

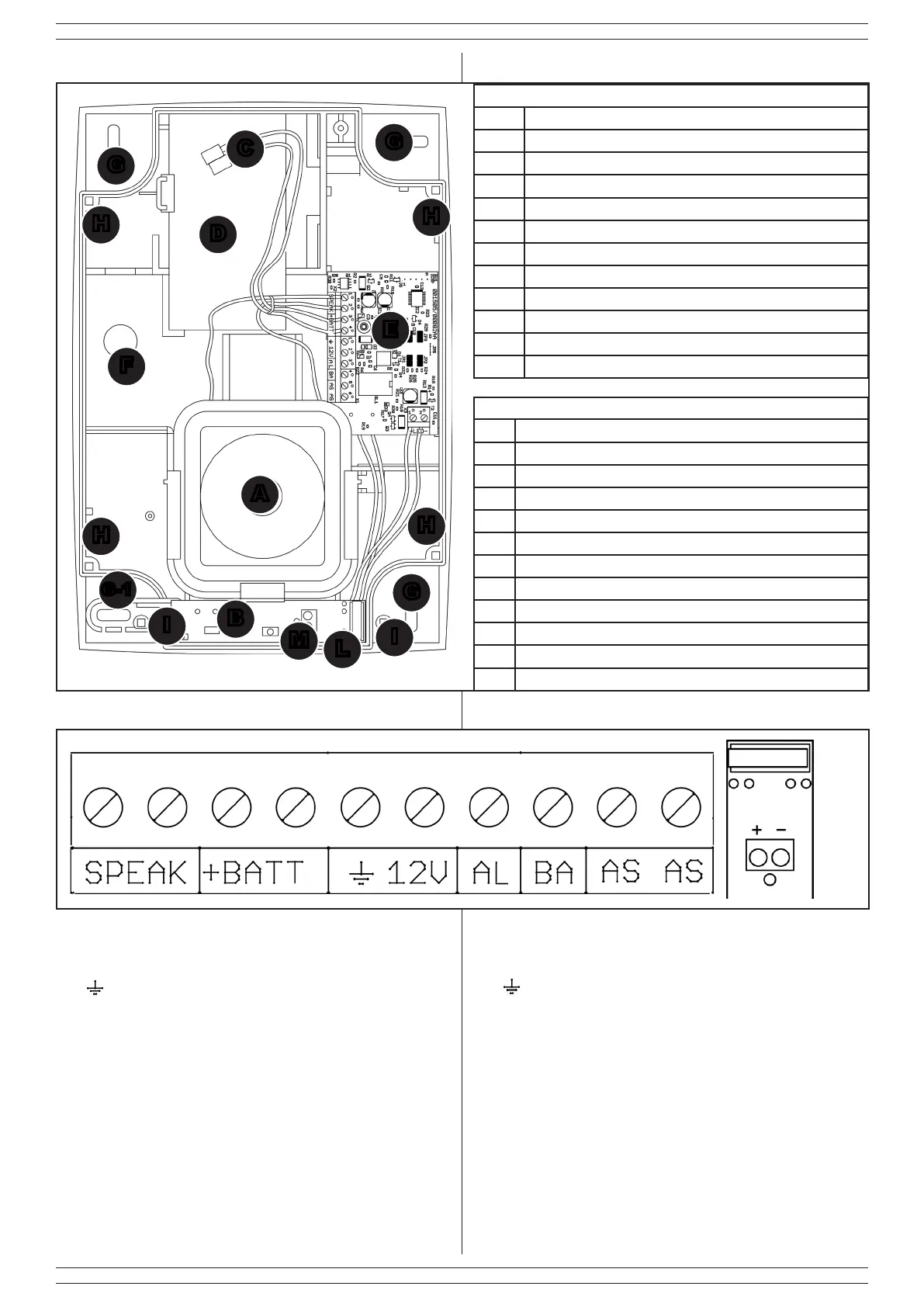

Fig. 2
1.4 IDENTIFICAZIONE DELLE PARTI
Table 2
Ref. Identication
A Speaker
B Signalling LED and status LED (*)
C Fastons for battery connection
D 1.3 Ah battery housing
E Electronic board
F Hole for cable passage
G SlotsforwallxingwithwalltamperholeG-1
H Holesforunder-lidxing
I Holesforlidxing
L Anti-tamper microswitch
M terminal block for system status displaying (*)
1.4 PARTS IDENTIFICATION
L
1.5 DESCRIZIONE DEI MORSETTI 1.5 TERMINAL BLOCKS DESCRIPTION
Fig. 3
M
• SPEAK: morsetti collegati in fabbrica allo speaker;
• +BATT-: collegare la batteria (non in dotazione) rispettando
la polarità;
• : negativo di alimentazione;
• 12 V: positivo di alimentazione;
• AL: morsetto da collegare con un'uscita della centrale
(la sirena entra in funzione per una mancanza di positivo
o di negativo secondo settaggio jumper JP1, vedere
programmazione sirena paragrafo 2.3);
• BA: collegare con un'uscita OC negativa modo NA o modo
NC secondo programmazione jumper JP2;
• AS AS: morsetti collegati al microinterruttore antisabotaggio
che si apre quando si rimuove il coperchio frontale della
sirena; Collegare questi morsetti alla linea antisabotaggio di
una centrale di allarme;
• + - : morsetti ingresso LED stato posizionato sulla scheda
LED (vedere esempio e nota indicati al cap 3) (*).
• SPEAK: speaker terminal blocks, already connected;
• + BATT-: battery terminal blocks (battery not included) being
carefull to match the polarity;
• : negative power supply;
• 12 V: positive power supply;
• AL: terminal to be connected with an output of the control
panel (the siren runs for a lack of positive or negative jumper
JP1, see programming paragraph 2;2);
• BA: connect with an output OC negative, NO or NC way,
according to the programming jumper JP2
• AS AS: terminals connected to the tamper microswitch
which opens when the lid is removed; Connect these
terminals to the control panel tamper alarm;
• + - : system status LED terminal block palced on the LED
board (see example and chapter 3) (*).
(
*
)
(*) Solo per 1865SMART/L
(*) Only for 1865SMART/L
