Bomba eléctrica giratoria
FlowMaster™, 24 VCC
Uso apropiado
• Todos los modelos de bombas están diseñados exclusivamente
para bombear y distribuir lubricantes usando corriente eléctrica de
24 VCC.
• No se deben exceder los valores de especicación máximos.
• Cualquier otro empleo según las instrucciones anulará las reclama-
ciones por razones de garantía y responsabilidad.
Rendimiento y especicaciones de la bomba
Temperatura de operación, ºF (ºC) - -40 a +150 (-40 a 65)
Voltaje de operación, VCC - 24 (18 MÍN., 32 MÁX.)*
Motor, HP (KW) 1/2 (0.37)
Uso de Corriente, Amps vea las tablas 2,3,4, y 5
Flujo/Cyclo, in³ (cm³) 0.07(1.15)
Funcionamiento de Bomba vea la tabla 1
Tamano de Salida 1/4” NPTF embra
Oricios de salida de la bomba, pulg - 1/4 NPTF
Peso, Lb (Kg) - 30 (13,3)
* El controlador del motor apagará el motor fuera de los límites de
voltaje.
Página 40
Formulario 403693
No exceda la presión de salida nominal máxima para estas
bombas. De sobrepasarse la presión nominal se pueden producir
daños en los componentes del sistema y lesiones personales.
© Indica cambio
Las bombas no están equipadas con una válvula de corte de alta
presión.
Instalación de la bomba
La instalación típica se muestra solamente como una guía para selec-
cionar e instalar componentes del sistema. Póngase en contacto con
su representante de Lincoln Industrial para obtener asistencia en el
diseño de un sistema que se adapte a sus necesidades especicas.
La bomba se probó con aceite de peso ligero que se dejó en el interior
para proteger la bomba contra la corrosión. Lave la bomba antes de
conectarla al sistema para impedir la contaminación de la grasa con
aceite residual.
1. Monte bien la bomba en a tapa del barril de modo que no pueda
moverse ni vibrar durante la operación.
2. Conecte el tubo de suministro de material al oricio de salida de
la bomba. Instale un descargador de seguridad [como 272722
(4000PSI, 276 bar) o 272573 (2500 PSI, 172 bar)] en el oricio de
salida, en el lado opuesto a la bomba.
3. Instale la válvula de corte de alta presión en el tubo de suministro
de material (requerido).
4. Connecte el motor de la bomba y la valvula de escape (si es usada)
como es demostrada en la illustracion 1.
ESPECIFICACIONES DE RENDIMIENTO DE LA BOMBA ELÉCTRICA
PULG CÚB/MIN Prueba efectuada con grasa de grado Alvania NLGI N°2 a una contrapresión de 1000 lb/pulg
2
(0,07 pulg³/rpm)
TEMPERATURA °F (°C) 50 RPM 100 RPM 150RPM 200 RPM 250 RPM 300 RPM 350 RPM
80 (27) 3.5 7 10.5 14 17.5 21 24.5
40 (4) 3.5 7 10.5 14 17.5 21 24.5
20 (-7) 3 6 9 12 15 18 21
0 (-18) 3 6 9 12 15 18 21
-10 2.5 5 7.5 10 12.5 15 17.5
Monte bien la bomba en la tapa del barril. De no hacer esto se
pueden producir lesiones personales y daños en los equipos.
Instale siempre una válvula de alivio en el oricio de salida de la
bomba para asegurarse de que la presión de la bomba sea menor
que 5.000 lb/pulg
2
(2.500 lb/pulg
2
para el modelo 85569. Use
componentes de alta presión para reducir el riesgo de lesiones
graves incluida la inyección y salpicaduras de uido en los ojos o
en la piel.

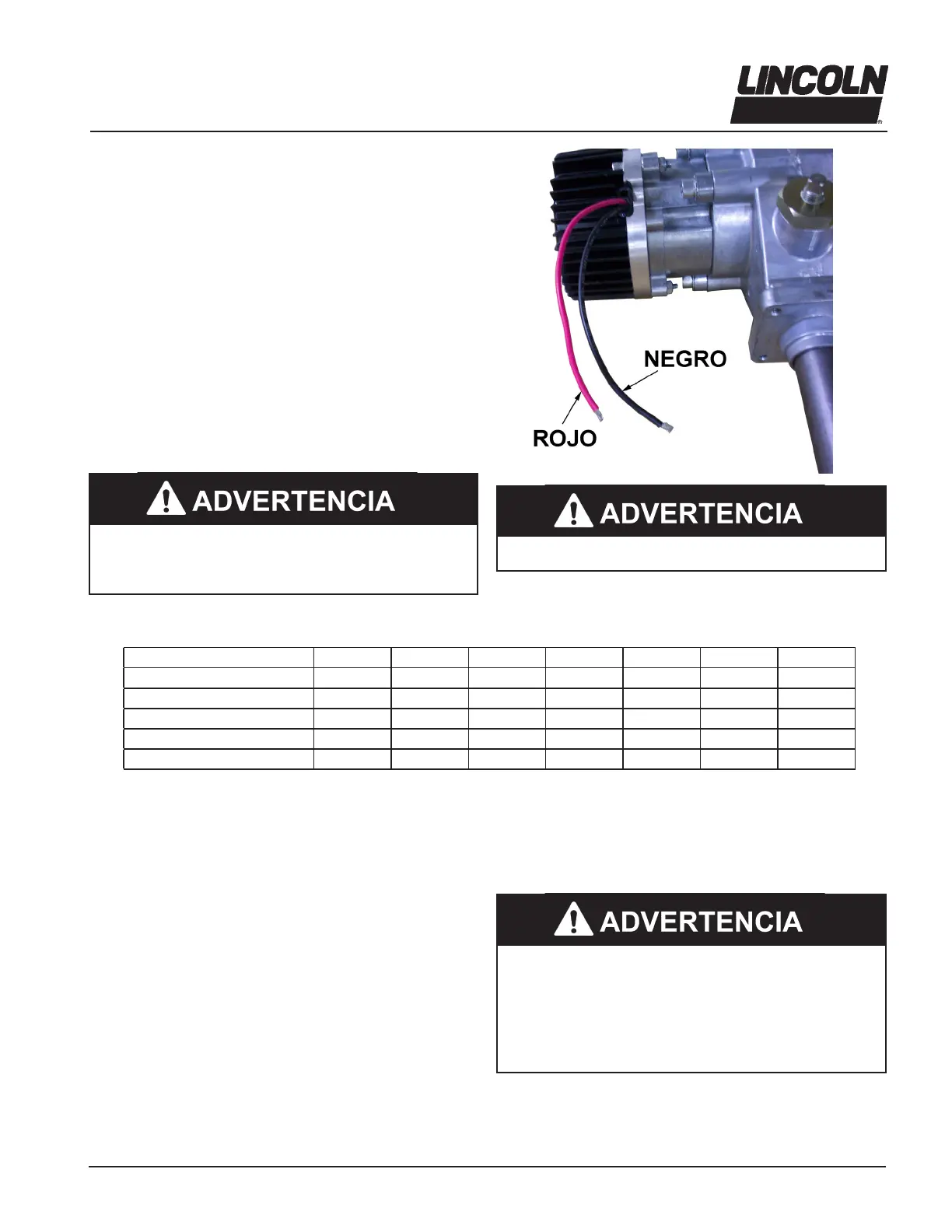

5. Conecte la corriente a los cables del motor. Asegúrese de conectar
el cable rojo del motor al lado positivo del circuito (vea la Ilustración
1A). El motor es sensible a la polaridad y no funcionará si está mal
conectado. Conecte un fusible al motor según se recomienda en
las Tablas 2, 3, 4 y 5.
