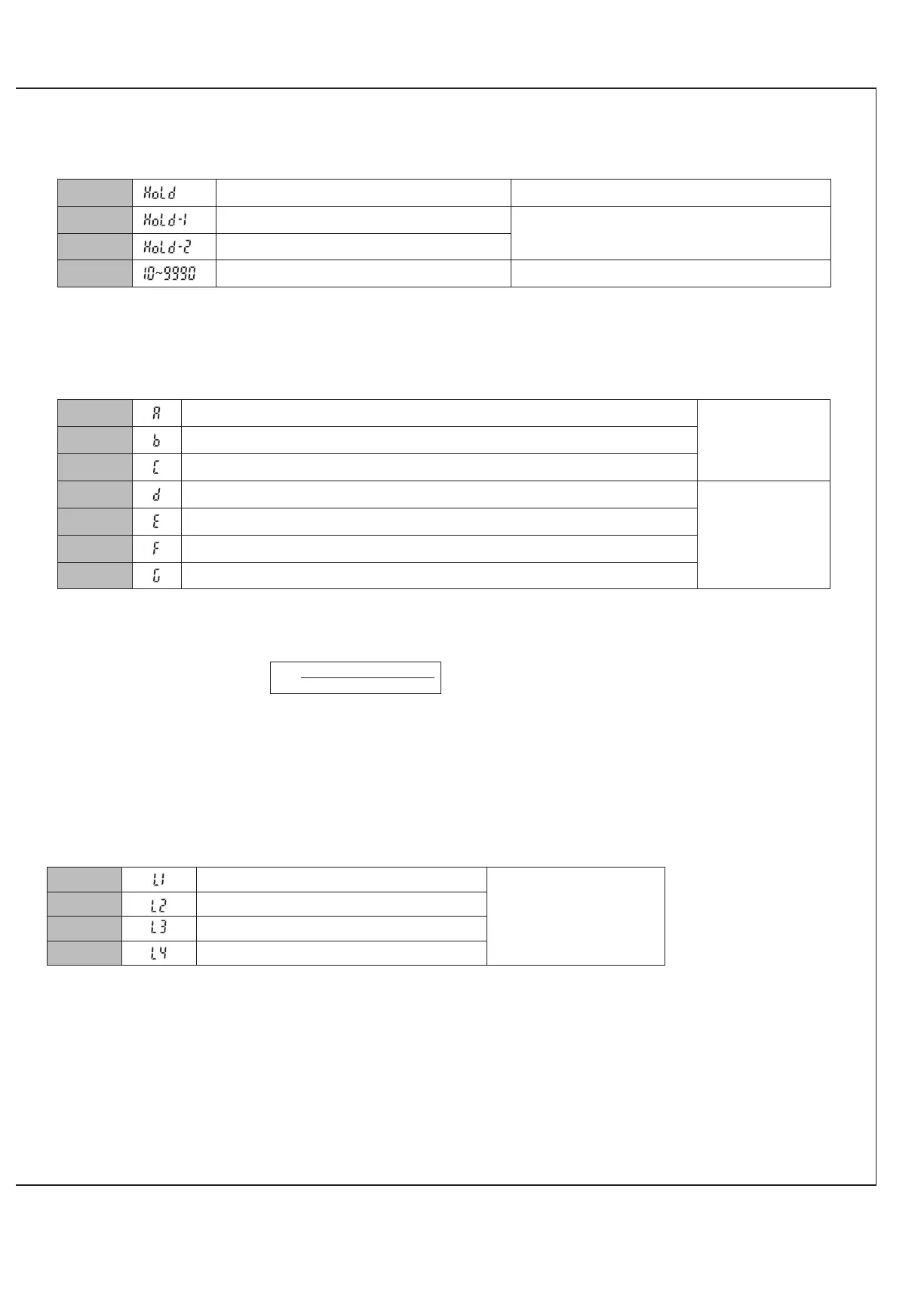

Output Time
For Standard Output Mode, all the Output Time are available.
For other Output Modes than Standard, only HOLD output time is available.
ms
OUT1 of 2 Level Preset, PW of Prewarn + 1 Level Preset
All Models
Hold
Hold 1
Hold 2
One Shot
Output is Latched until a Reset signal is sent.
Output is Latched until Output 2 goes away.
Output is Latched until a Reset signal is sent, independent from Output 2.
Output time can be set from 10 ~ 9990ms (at 10ms steps).
1 Level Preset, OUT2 of 2 Level Preset, OUT of Prewarn + 1 Level Preset
Operation Mode
There are 7 Operation Modes available.
The output below refers to the 1 Level Preset model, OUT2 of 2 Level Preset Model and to the
OUT in the Prewarn + 1 Level Preset Model. Default setting is Mode A.
Mode A
Mode B
Mode C
Mode D
Mode E
Mode F
Mode G
Overrun
(Without Auto-Reset)
Auto-Reset
Unit counts during output signal duration.
Unit resets at falling edge of output signal. (For One-Shot Output time only)
Auto-reset at falling edge of output. Display is frozen during output although counting is available. (For One-Shot Output time only)
Auto-reset at falling edge of output. Does not count during output. (For One-Shot Output time only)
Unit resets at rising edge of output signal.
Unit does not count during and after output signal duration.
Unit does not count during output signal duration.
Level 1
Level 2
Level 3
Level 4
Lock program
Lock program & front key reset
Lock program & preset
Lock program, front key reset & preset
Protection level can be selected
in the Program Mode.
Key lock is active when the
key lock terminal is ON.
- 3 -
レベル1
レベル2
レベル3
レベル4
2段設定の1段目、1段＋予報設定の予報出力に対応します。
1段設定の出力、2段設定の2段目、1段＋予報設定のメイン出力に対応します。
各タイプの各出力に対応します。
出力方式がスタンダード出力の場合、出力時間はワンショットとホールド、ホールド1、ホールド2がありま す。
出力方式がスタンダード出力以外の場合、出力時間はHOLD（ホールド)に固定され、条件を満たしている間自己保持します。
●出力時間
●動作方式
Prescale
●プリスケー ル
下記の7種類の動作方式があります。
下記の出力は1段設定の出力、2段設定の2段目出力、1段＋予報設定のメイン出力に該当します。
出力方式がスタンダード出力以外の場合、動作方式はA動作に固定されます。
プログラム禁止
プログラム禁止、フロントリセット禁止
プログラム禁止、プリセット禁止
プログラム禁止、フロントリセット禁止、プリセット禁止
プログラムにて4つのレベルから
選択したものがキープロテクト端子
ONにて有効となります。
Decimal Point Position
Decimal point position can be selected from the following settings: 0, 0.0, 0.00, 0.000. Default setting is 0.
●小数点位置指定
小数点なし、もくしくは3ヶ所(0.0、0.00、0.000)の4つのうちのいずれか1つを指示します。
WRITE (Setting of initial value at resetting)
Any desired value can be set on the unit as the starting count value of the counter. The counter will add to or subtract from the set value.
Upon every reset, the set value will be displayed. Default setting is 0.
●書き込み(ﾘｾｯﾄ時の初期値の設定)
表示上に任意の数値を書き込むことができます。書き込み値よりカウントすることができます。
リセット動作を行うと、カウント表示値が書き込み値に置き換わります。
Reset Time
Reset time sets minimum pulse time of remote reset signal. Reset time can be set to 2ms or 20ms. Default setting is 20ms.
●リ セ ット 時 間
リモートリセット信号の最小パルス時間を設定します。2msまたは20msのいずれかを指示します。
Key Lock
There are 4 protection levels. Default setting is Level 1.
●キープロテクト
4つのレベルがセットできます。
A 動作
B 動作
C 動作
E 動作
D 動作
F 動作
G 動作
オーバーラン
(オートリセットなし)
オ ートリセ ット
出力中カウント可能
出 力 中カウントロック
出 力 後カウントロック
出力立上がりエッジリセット
出力立下がりエッジリセット、出力中表示ラッチ(出力時間がワンショットの場合のみ設定可)
出力立下がりエッジリセット、出力中カウントロック(出力時間がワンショットの場合のみ設定可)
出力立下がりエッジリセット(出力時間がワンショットの場合のみ設定可)
ホールド
ホールド１
ホールド２
ワン ショット
OUT2の復帰タイミングまで自己保持
設定値にて自己保持
OUT2に関係なく自己保持
10ms単位のセットが可能
Incoming pulses can be prescaled to display the desired measuring unit. The prescale can be set at any value within the range of 0.001 - 99.999.
Default setting is 1.000.
Prescale Formula:
Desired Display Value (per unit)
Pulse Number (per unit)
PS =
<Examples>
1. To display 1 count per 10 pulses
2. To display 1 count per 5 pulses
3. To display 2 counts per 1 pulse
: PS value = 0.1
: PS value = 0.2
: PS value = 2
入力パルスと表示の関係を自由にセットできます。設定範囲は0.001 - 99.999。プリスケール値＝表示値/パルス数にて計算して設定して下さい。
例)10パルスにて1表示の場合、プリスケール値は0.1。1パルスにて2表示の場合、プリスケール値は2。
