DIMENSIONS
本紙は2022年02月02日現在のものです。
記載内容は、お断りなく変更することがありますのでご了承ください。
- 8 -
レベル1 - 4 (L1, L2, L3, L4)の選択可 キープロテクト入力により有効となる
バックライト付LCD 文字寸法 : 10mm x 5mm
オープンコレクタ入力 流出電流約10mA (DCタイプは ) L : 0 - 4V / 電圧入力(入力インピーダンス7KΩ)
L : 0 - 4V H : 6 - 30V 直流2線式センサ使用可
加算/減算/加減算 (加算減算個別入力, 加算減算指示入力, 90°位相差入力)
フロントパネルリセット、リモートリセット、オートリセット
2ms または 20ms (選択可)
A, B, C, D, E, F, G動作が選択可 (スタンダード出力以外の出力の場合Ａ動作に固定)
リレー出力 (1a接点) :
AC250V 5A / DC30V 5A MAX.
Relay output (1a) :
load of AC250V 5A / DC30V 5A MAX.
30Hz : 20ms MAX. ; 1kHz, 5kHz : 7ms MAX.
1段設定 : ス タ ン ダ ー ド 、一 致 、下 限 、上 限
2段設定 : スタンダード、一致、上下限、上上限
1段設定+予報 : ス タ ン ダ ー ド 、一 致
約1.2W (DC24V時)
-99999 - +999999
-99999 - +999999
-99999 - +999999
0.001 - 99.999 (0設定は不可)
0.0, 0.00, 0.000, または小数点なし
IP54 (表面パネル/ Panel surface)
CE, RoHS, UL(UL508), cUL(CSA C22.2 No.14)
30Hz, 1kHz, 5kHz (選択可/selectable)
E PROM (10年、書き込み回数:100,000回 / 10 years, Overwrites : 100,000 times)
2
DC12 - 24V
-15%, +10%
-10°C - +50°C (但し、氷結しないこと) 45 - 85%RH (但し、結露しないこと)
6
6
0 - 999999
1段
約7VA(AC240V時)
AC100 - 240V
-15%, +10%
DC12V 100mA
1段+予報設定
加算減算個別入力・加算減算指示入力・90° 位相差入力時、計数範囲を超えるとLCDにエラー表示されます。
(
オーバーフローエラー
:
アンダーフローエラー :
)
LCD display with backlight ; Digit Size : 10mm x 5mm
1 Level
1段
1 Level
1 level preset + prewarn
2段
2 Levels
Open Collector ; Sink current approx. 10mA (DC power model : power supply volt / 1.2KΩ) L : 0 - 4V / Voltage (Input impedance 7KΩ) L : 0 - 4V H : 6 - 30V (Available to use 2-wire DC sensor)
Add, Subtract, Add/Subtract (Add/Subtract individual input, Add/Subtract direction, 90° quadrature input)
0.001 - 99.999 (0 setting is not available)
Front panel reset, Remote reset, Auto-reset
0.0, 0.00, 0.000, or No decimal point
2ms or 20ms (selectable)
Any Operation Mode(A,B,C,D,E,F or G) can be selected for Standard Output mode. For other modes, only Mode A is available.
1 Level Preset : Standard, Equal, Lower Limit, Upper Limit
2 Level Preset : Standard, Equal, Upper-Lower Limit, Upper-Upper Limit
1 Level Preset + Prewarn : Standard, Equal
In Add/Subtract individual input, Add/Subtract direction,90° quadrature mode, error message will be displayed on the LCD if the count range is exceeded (overflow error : underflow error : )
Approx. 7VA for AC240V Approx. 1.2W for DC24V
-10°C - +50°C (non-freezing) 45 - 85%RH (non-condensing)
約170g
Approx. 170g
約110g
Approx. 110g
MODEL
DISPLAY
NO. OF DIGITS
NO. OF DIGIT SETTING KEYS
PRESET LEVEL
SETTING RANGE
PREWARN FEATURE
INPUT MODE
INPUT SIGNAL
COUNT SPEED
COUNT MODE
COUNT RANGE
PRESCALE
INPUT INHIBITION
DECIMAL POINT POSITION
WRITE (Setting of initial value at resetting)
RESET
REMOTE RESET TIME
OPERATION MODE
MEMORY
OUTPUT
OUTPUT DELAY
OUTPUT MODE
OUTPUT TIME
KEY LOCK
ERROR DISPLAY
POWER SUPPLY
SENSOR POWER SOURCE
POWER CONSUMPTION
OPERATING TEMPERATURE
ALTITUDE
INSTALLATION ENVIRONMENT
DEGREE OF PROTECTION
COMPLIANCE
WEIGHT
形 式
表 示
表 示 桁 数
設 定 桁 数
設 定 段 数
設 定 範 囲
予報設定（PW)
入 力 方 式
入 力 信 号
計 数 速 度
計 数 方 式
計 数 範 囲
プリスケー ル
入力禁止
小数点位置設定
書き込み(リセット時の初期値の設定)
リ セ ッ ト
リモートリセット時 間
動 作 方 式
メ モ リ
出 力
出力遅れ時間
出 力 方 式
出 力 時 間
キ ー プ ロ テ クト
エラー表 示
電 源
センサ電源
消 費 電 力
使用温度範囲
高 度
設 置 環 境
保 護 構 造
適 合 規 格
質 量
Over-voltage category II , Pollution degree 2 (IEC61010-1)
2,000m以下
2,000m max.
過電圧カテゴリⅡ、汚染度2(IEC61010-1)
G48-305 G48-315 G48-325 G48-306
加算カウント又は減算カウント(1入 力 モード) 時に入力Bにて入力禁止が可
電源電圧
1.2KΩ
Front Panel
(common to AC and DC models)
Standard Size (AC Models) Short Body Version (DC model)
Clip
6.2 99.8 6.2 63.848
48
44.5
44.5
The dimension of the clip is 47.5 x 60.5mm.
Install the clip into the rear of the counter,
push forward and clamp into place while
holding the counter firmly against the
direction of the clip.
Panel Cut Size : 45 x 45
0
+
0.6
+
0.6
0
パネルカット寸法
フロントサイズ (AC、DCタイプ共通)
標 準 サイズ
(
AC電 源タイプ ) 短 胴 サイズ
(
DC電 源タイプ
)
クリップ
Key operation can be disabled at 4 protection levels (L1, L2, L3, L4) by selecting in Program Mode and shorting key lock terminals.
Incoming pulses can be inhibited by Input B only with Add mode and Subtract mode.

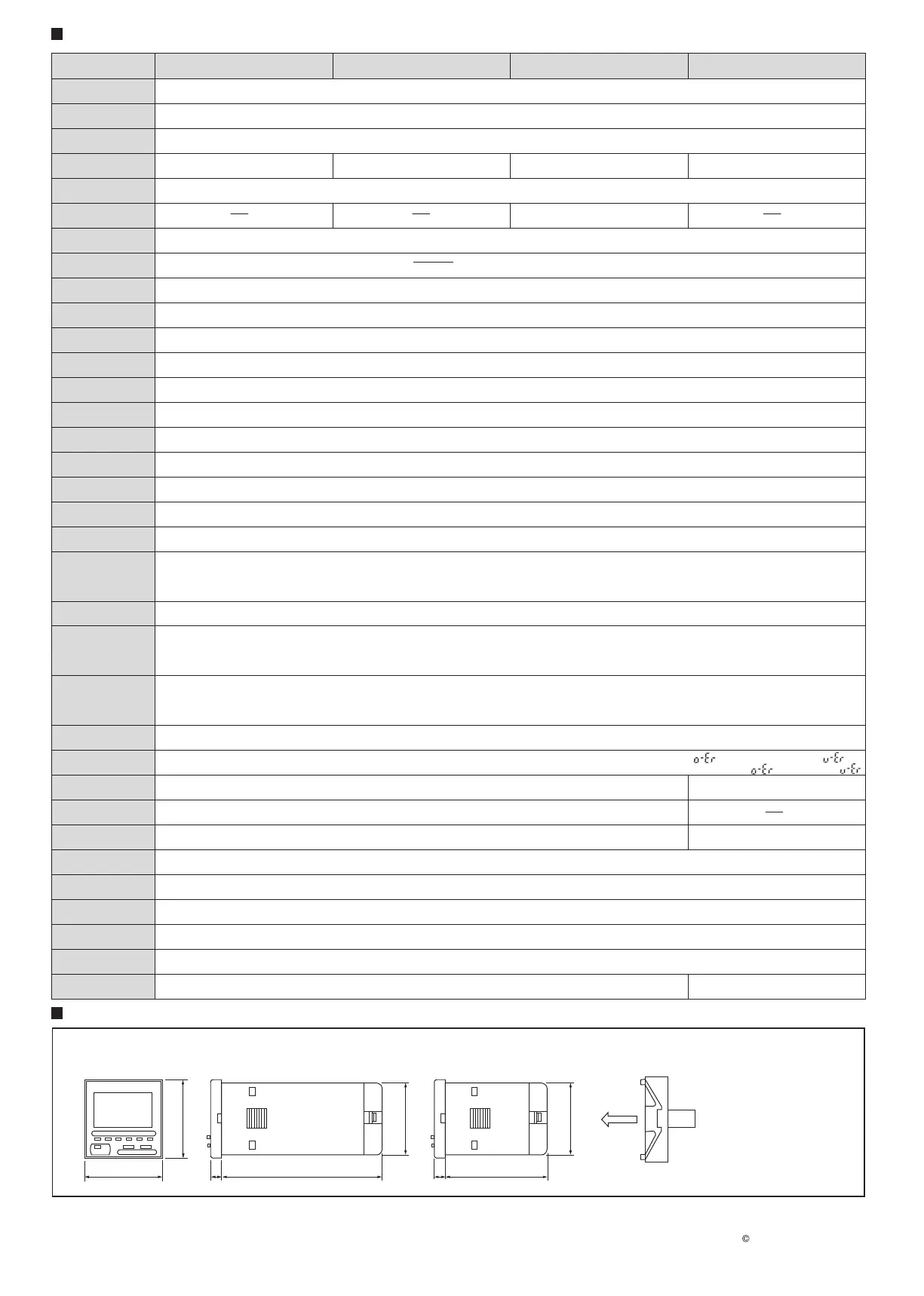

外形寸法図
SPECIFICATIONS
仕 様
This manual was last revised Feb. 2, 2022.
*Specifications and printed contents are subject to change without prior notice.
All Rights Reserved, Copyright 2022, LINE SEIKI CO., LTD.
クリップの外形寸法は47.5mm x 60.5mmで す。
カウンター後部から取り付け、
しっかりと固定されるまで押してください。
接点/オープンコレクタ/電圧入力(選択可)
Contact / Open collector / Voltage input (selectable)
スタンダード出力 : ワン ショット (10 - 9990ms/10ms単位)とホールド (1段目と予報はホールド1、ホールド2)の選択可
スタンダード出力以外 : カウント値が設定値の条件を満たしている間ホールド
Standard output : One shot (10 - 9990ms / 10ms step) or HOLD (or HOLD 1 or HOLD 2 in G48-315 model and G48-325 model) (selectable)
For other output modes : HOLD while the count value meets the conditions
