Router cable/DSL EtherFast
®
Serie Instant Broadband
®
C. Nota: se l’adattatore Ethernet del PC non è configurato, fare riferimento alla
documentazione relativa all’adattatore Ethernet per ulteriori informazioni.
* Per informazioni sul collegamento tramite porta Uplink, fare riferimento al
Manuale dell’utente contenuto nel CD-ROM dell’Installazione guidata.
Passaggio 1: Collegamento del router
Nel Passaggio 1, il router viene collegato al modem cable o DSL e ai computer
di casa o di ufficio.
Innanzitutto, accertarsi che tutti gli apparecchi da utilizzare, inclusi i PC, il
modem e il router, siano scollegati dalla fonte di alimentazione.

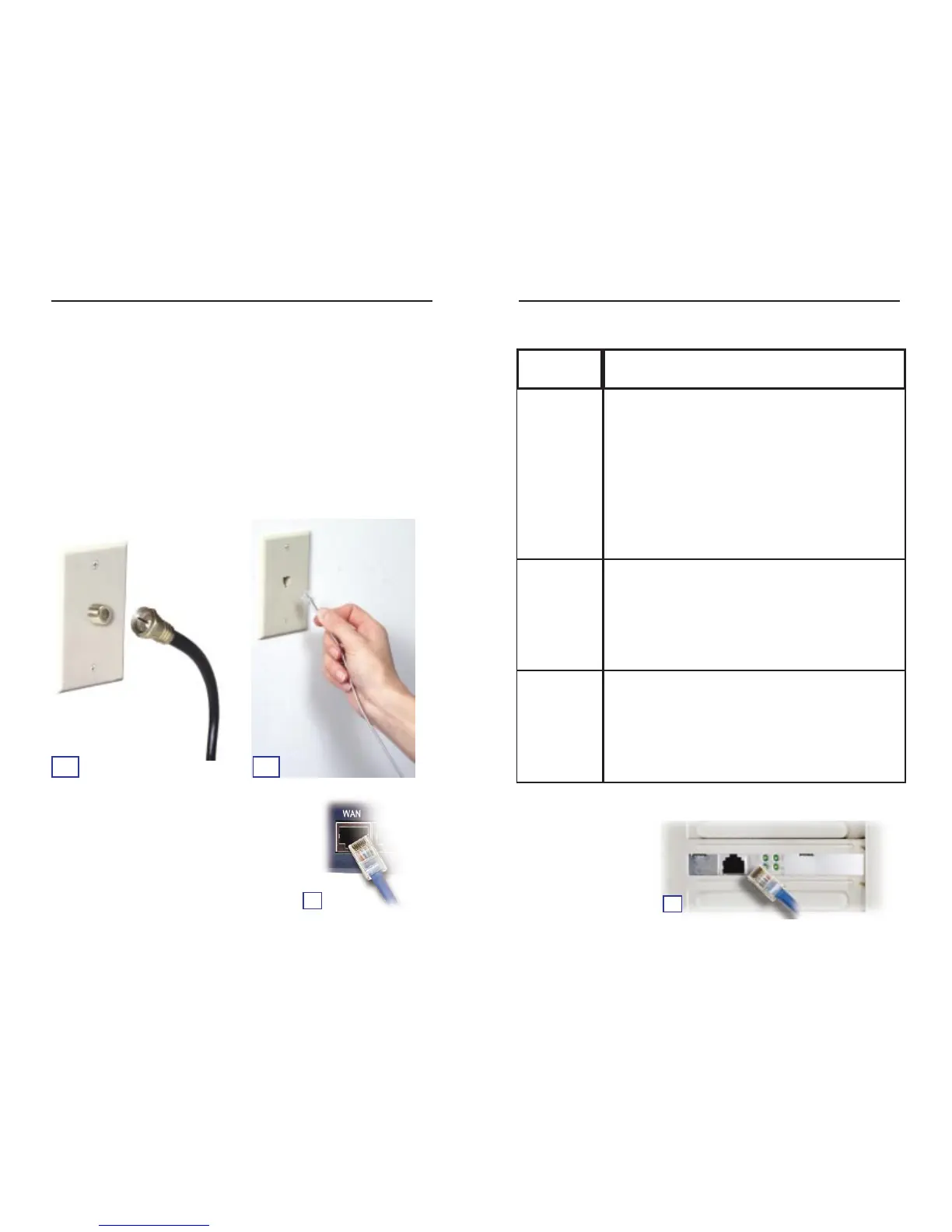

A. Se non è già stato fatto, collegare correttamente il modem cable o DSL,
ovvero utilizzando il jack coassiale—con il modem cable (Figura A1) o il
jack telefonico con il modem DSL (Figura A2). Seguire le istruzioni fornite
nella documentazione del modem cable o DSL.
B. Con il cavo Ethernet utilizzato per collegare il
modem cable o DSL al PC, collegare il modem
cable o DSL alla porta WAN del router.
A1 A2
B
BEFSR11
• Se si deve collegare il router a 1 porta a un solo PC, collegare
un cavo Ethernet alla porta LAN del router e all’adattatore
Ethernet del PC. Portare l'interruttore di crossover sulla posizione
corrispondente alla modalità straight-through (II).
• Se si deve collegare il router a 1 porta a un hub o uno switch,
collegare un cavo Ethernet alla porta LAN del router e a una
porta standard dell'hub o dello switch. Portare l'interruttore di
crossover sulla posizione corrispondente alla modalità di
crossover (X).
Se l'hub o lo switch non ha più porte standard disponibili,
collegare la porta LAN del router alla porta Uplink e portare l'in-
terruttore di crossover sulla posizione corrispondente alla modal-
ità straight-through (II).*
Seguire i passaggi riportati di seguito:
BEFSX41 o
BEFSR81
• Collegare un cavo Ethernet all’adattatore Ethernet del PC.
Collegare l’altra estremità del cavo a una delle porte LAN numer-
ate da 1 a 4/DMZ o 1 a 8 sul retro del router. Ripetere questo
processo per ogni PC che si desidera collegare al router. per facil-
itare l’installazione, iniziare dalla porta LAN 1.
• Se si collegano più di quattro o otto PC al router, sarà anche
necessario collegare un hub o uno switch alle porte 1 a 4/DMZ o
1 a 8 del router.*
BEFSR41
• Collegare un cavo Ethernet all’adattatore Ethernet del PC.
Collegare l’altra estremità del cavo a una delle porte LAN numer-
ate da 1 a 4 sul retro del router. Ripetere questo processo per ogni
PC che si desidera collegare al router. per facilitare l’instal-
lazione, iniziare dalla porta LAN 4.
• Se si stanno collegando più di quattro PC al router, sarà nec-
essario collegare un hub o switch alla porta Uplink del router (se
si utilizza la porta Uplink, non è possibile utilizzare la Porta 1).*
Se avete questo
modello del
router:
C
