5

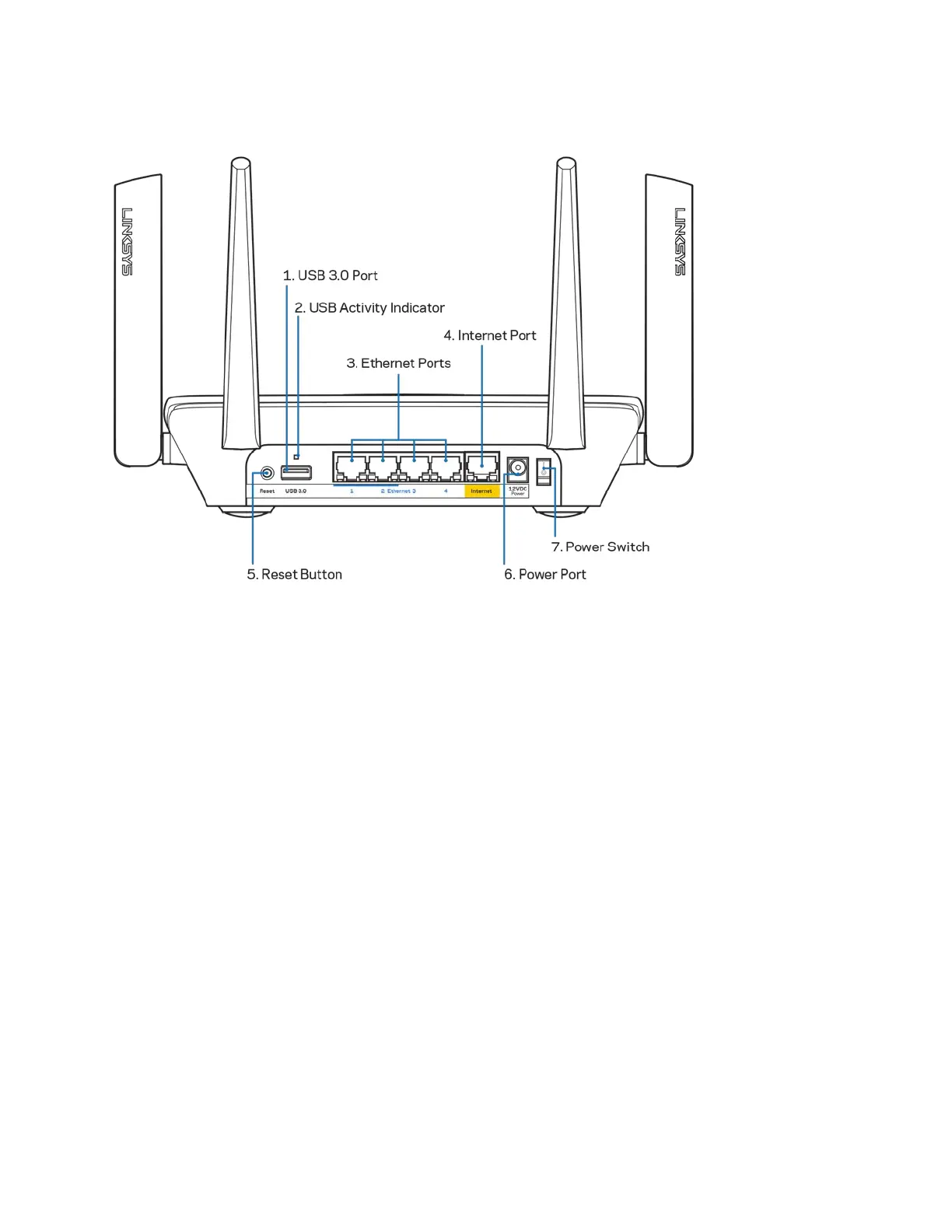

Widok z tyłu
Gniazdo USB 3.0 (1) — Tutaj można podłączyć napędy USB w celu udostępnienia ich w sieci domowej
lub w Internecie.
Uwaga – Ten port jest przeznaczony do wykorzystania w przyszłości i może wymagać
aktualizacji oprogramowania sprzętowego, gdy będzie dostępna.
Kontrolka aktywności portu USB (2) — Światła oznaczają przesyłanie danych do lub z urządzeń
zewnętrznych.
Gniazda Ethernet (3) — do tych niebieskich gniazd gigabitowych (10/100/1000) należy podłączyć
kable Ethernet prowadzące do urządzeń komunikujących się z siecią drogą przewodową.
Uwaga — W celu uzyskania najlepszej wydajności należy stosować kable z oznaczeniem
CAT5e lub wyższym.
Gniazdo Internet (4) — do tego żółtego gniazda gigabitowego (10/100/1000) należy podłączyć
kabel Ethernet prowadzący do szerokopasmowego modemu kablowego, DSL lub światłowodowego.
Uwaga — W celu uzyskania najlepszej wydajności do gniazda Internet należy podłączyć kabel
z oznaczeniem CAT5e lub wyższym.
Przycisk resetowania (5) — Aby przywrócić ustawienia fabryczne routera, naciśnij i przytrzymaj
przycisk, gdy kontrolka na górze routera miga na czerwono. Kontrolka zacznie świecić na czerwono
ciągle, a następnie zgaśnie.
Gniazdo zasilania (6) — Tutaj należy podłączyć znajdujący się w zestawie zasilacz.
Wyłącznik zasilania (7) — Naciśnięcie | (wł.) powoduje włączenie routera.
