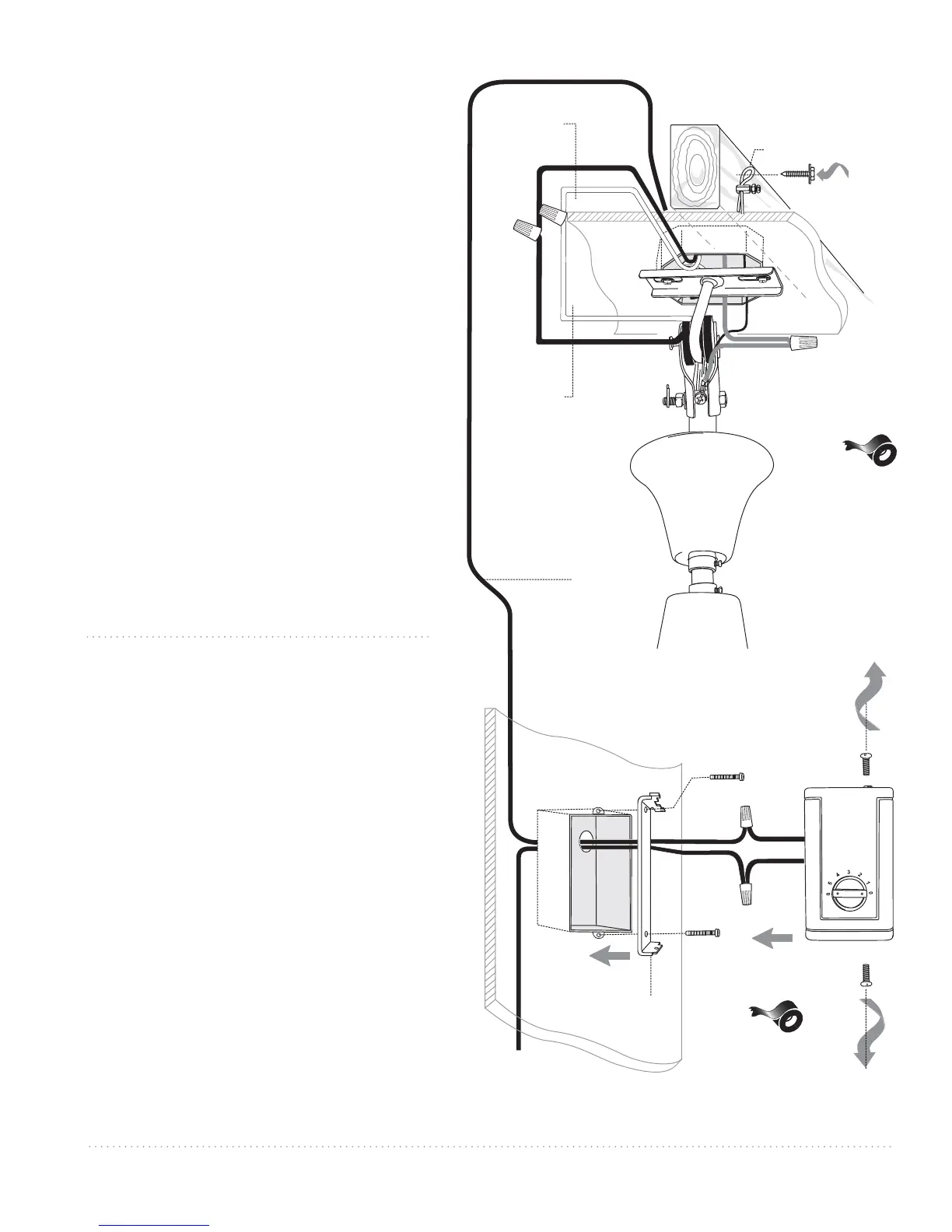

6. Instalación eléctrica.
control de
pared
placa trasera
del control
de pared
tornillo para la
placa trasera
tornillo para la
placa trasera
cable de seguridad
tornillo para
madera y
arandela
barra de suspensión
viga de madera
negro
blanco
negro
verde/tierra
pelado/tierra
del
ventilador
blanco
*
negro
negro
ENTRADA CA
(AC IN)
negro
ENTRADA CA
(AC IN)
negro
CA AL VENTILADOR
(AC TO FAN)
negro
CA AL VENTILADOR
(AC TO FAN)
negro
*
cable del
control de pared
del
techo
Importante: Asegurarse de que la caja de salida
esté conectada a tierra como es debido o que exista
un conductor a tierra (VERDE o pelado).
Asegurarse de que toda conexión eléctrica cumpla
con los Códigos y las Ordenanzas Locales o el
Código Nacional Eléctrico. Si usted no está
familiarizado con la instalación eléctrica o los cables
de la casa/el edificio son de colores diferentes a los
cuales se refieren a continuación, favor de consultar
a un electricista calificado.
Conectar el cable NEGRO del ventilador al cable
NEGRO que sale del techo. Conectar el cable
BLANCO del ventilador al cable BLANCO que sale
del techo. Conectar el cable VERDE del ventilador
al cable PELADO/VERDE que sale del techo. Usar
los conectores para cable provistos al hacer las
conexiones.
* Como una medida de seguridad adicional,
envolver cada conector para cable por separado
con cinta aisladora. Voltear los cables empalmados
(que tienen cinta aisladora) hacia arriba y
delicadamente meter dichos cables y los
conectores para cable dentro de la caja de salida.
7. Instalación eléctrica -
control de pared.
Quitar el interruptor de pared actual. Quitar la placa
trasera del control de pared quitando los 2 tornillos
del control de pared--uno en la parte de arriba y el
otro en la parte de abajo. Sujetar la placa trasera del
control de pared a la pared (o la estructura) con los
tornillos del interruptor de pared actual.
Conectar el cable NEGRO del control de pared al
cable NEGRO (CA AL VENTILADOR o "AC TO FAN" en
inglés) de la pared. Conectar el cable NEGRO del
control de pared al cable NEGRO (ENTRADA CA o
"AC IN" en inglés) de la pared. Usar los conectores
para cable provistos al hacer las conexiones.
* Como una medida de seguridad adicional, envolver
cada conector para cable por separado con cinta
aisladora. Voltear los cables empalmados (que tienen
cinta aisladora) hacia arriba y delicadamente meter
dichos cables y los conectores para cable dentro de
la placa trasera.
Volver a sujetar el control de pared a la placa trasera
con los 2 tornillos que se quitaron anteriormente.
pared
