För installationen med 400V, följande procedur:
1. Lossa båda klämmorna och öppna terminalboxens lock. Ta bort ledningen som spisen strömsatts med.

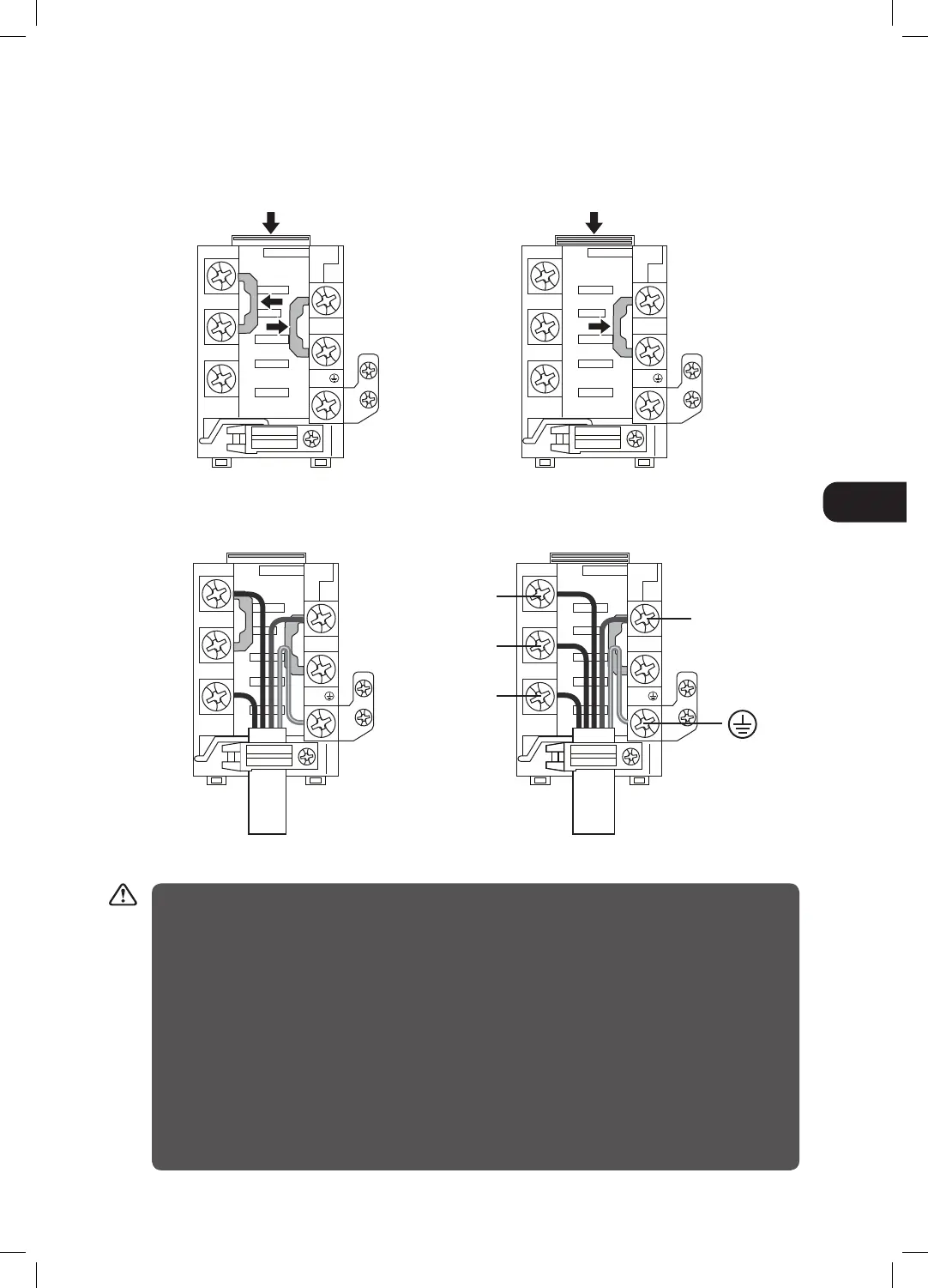

2. Sätt i länkarna som bilden visar.
400 V 2N~50 Hz
400 V 2N~50 Hz
400 V 3N~50 Hz
400 V 3N~50 Hz
Förvara
reservlänken här
Förvara
reservlänkarna här
3. Anslut ledningarna som på bilden, och kontrollera att skruvarna är riktigt åtdragna. Dra inte åt för hårt
eftersom det kan skada skruvgängorna.
L3
L2
L1
N
4. Fäst tillförselledningen i kabelklämman, dra åt kabelklämmans skruv och stäng locket.
• Den strömförande kabeln måste minst uppfylla dessa krav:
– Typ: H05VV-F (PVC-isolerad och överdragen flexibel kabel)
– Minst 230V 1N~ 50Hz trådar x 4 mm
2
.
– Minst 400V 2N~ 50Hz trådar x 2,5 mm
2
.
– Minst 400V 3N~ 50Hz trådar x 2,5 mm
2
.
• Den här apparaten måste jordas.
• Spisen måste anslutas till nätet med ett uttag med brytare (tvåpolig) som har fulllständig
frånslagning och är korrekt jordad, med en kapacitet som motsvarar uppgifterna på spisens
märkplåt, och inkorporeras i de fasta ledningarna i enlighet de senaste föreskrifterna för
ledningsdragning. Alla elektriska ledningar från konsumtionsenheten till spisen, via spisuttaget
med tvåpolig brytare, måste ha korrekt märkspänning.
• Försörjningskabeln får inte placeras i närheten av några heta delar på spisens baksida. Om
det inte går att göra måste ett annat sätt användas för att skydda försörjningskabeln från heta
delar, dvs, värmetåligt hölje eller högtemperaturkablar.
