Look R96 - Montaggio Delle Ruote

IT
1. Allentare leggermente (circa 3 mm)
le 6 viti FHCX senza rimuoverle
dall’assemblaggio.
2. Inserire una chiave a brugola da 5 mm
nel foro centrale dell’attacco manubrio,
sul lato destro (fig. 11).
3. Allentare la vite centrale M6x10mm fino
a quando una delle due spine si sgancia
dalla testa della forcella
4. Continuare ad allentare fino a quando
anche la seconda spina si sgancia dalla
testa della forcella facendo attenzione
però a non staccare i bracci compositi
dell’attacco manubrio.
5. Se le due spine sono estratte, è possibile
regolare l’angolazione dell’attacco
manubrio
6. Attenzione, non dimenticare di stringere
nuovamente la vite M6x10 nel cono
di sinistra prima di stringere l’attacco
manubrio sulla forcella.
REGOLAZIONE ANGOLARE /
SMONTAGGIO DELL’ATTACCO MANUBRIO
29
MONTAGGIO DELLE RUOTE
Seguire le indicazioni di montaggio del
fabbricante.
I nostri forcellini sono dotati di denti di
sicurezza.
Prima di utilizzare la bicicletta, assicurarsi
che le ruote siano ben bloccate mediante
meccanismo di bloccaggio rapido.

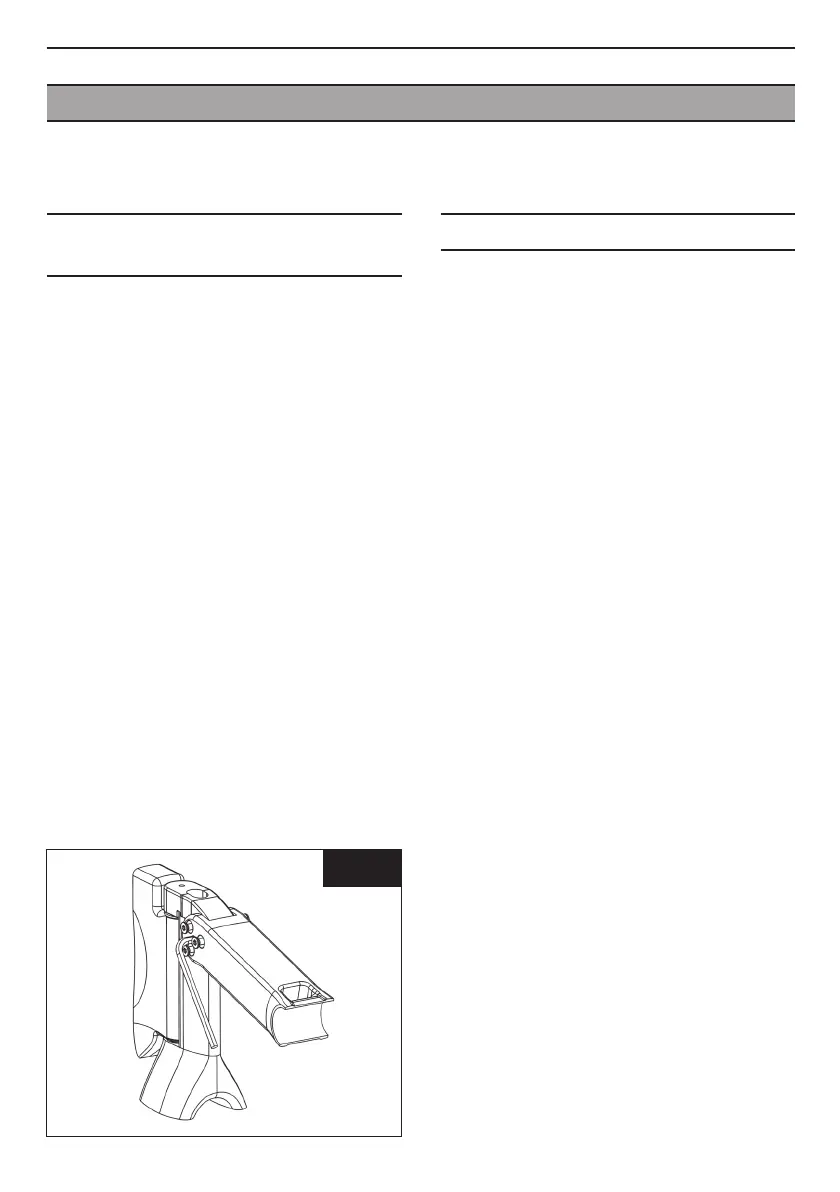

Fig. 11
