ES
MONTAJE Y AJUSTE DEL SILLÍN
MONTAJE DE LA POTENCIA EN LA
HORQUILLA
1. Coloque el sillín situando las guías entre
las 2 partes del carro.
2. Apriete ligeramente el tornillo de
apriete.
3. Ajuste la orientación del sillín, de la
siguiente forma:
- para volcar el sillín hacia la parte
delantera: desatornille el tornillo de
apriete y después apriete la tuerca de la
parte delantera con ayuda de una llave
plana de 8 mm.
- para volcar el sillín hacia la parte
trasera: desatornille la tuerca de la parte
delantera y después atornille el tornillo
de apriete.
4. Ajuste el retroceso del sillín.
5. Apriete el tornillo de la parte trasera de
la tija del sillín a 6 Nm.
ATENCIÓN: para garantizar una colocación
adecuada del freno del filete, es necesario
esperar 2 horas antes de utilizar el sistema.

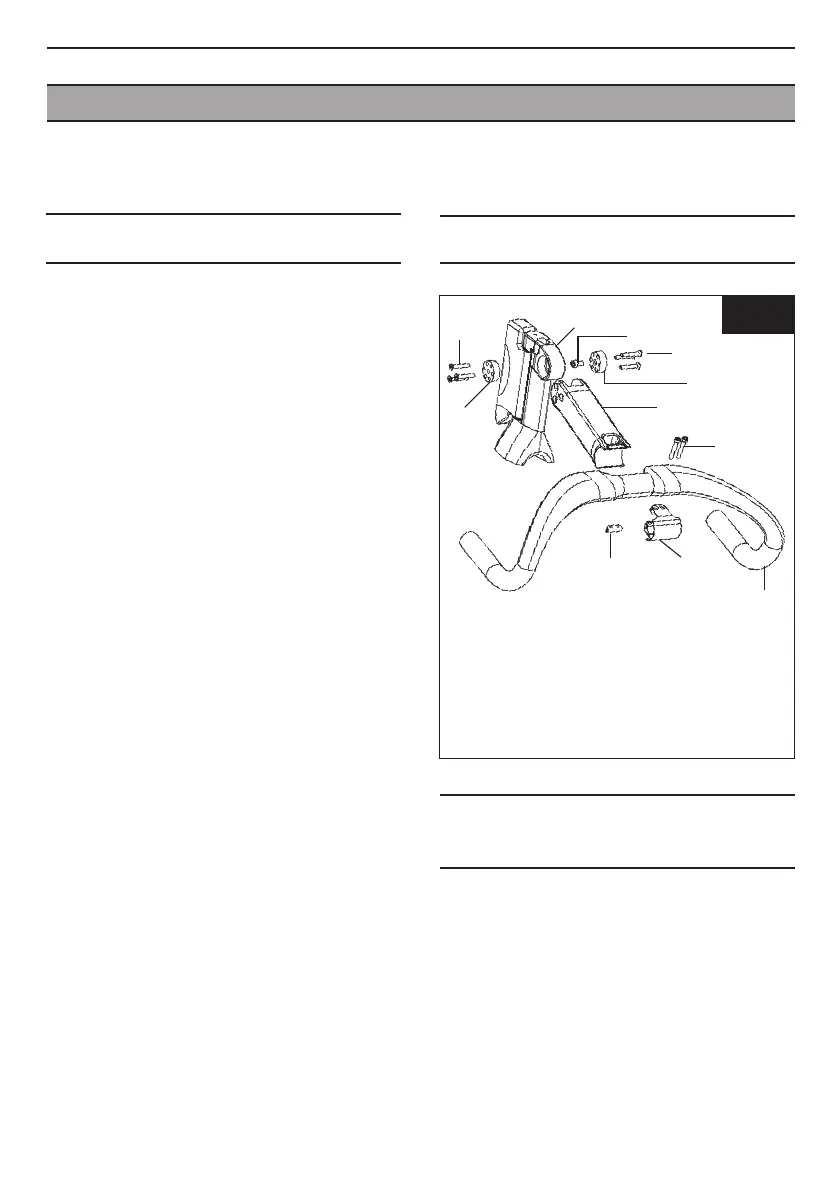

POTENCIA
1
2
3
4
5
6
7
8
9
11 10
1. Cono derecho
2. Tornillo FHCX M5 x
30 mm
3. Cabeza de la horquilla
4. Tornillo de extracción
de M6 x 10
5. Tornillo FHCX M5 x
30 mm
6. Cono izquierdo
7. Potencia
8. Tornillo FHC M5 x 30
mm
9. Manillar
10. Tapa de potencia
11. Tonel de tapa
1. Desengrase los conos (1&6), la cabeza
de la horquilla (3) y los brazos de la
potencia con un paño seco.
2. Engrase el tornillo M6 x 10 mm (4).
3. Atornille y apriete manualmente el
tornillo M6 x 10 mm en el cono izquierdo.
La cabeza del tornillo debe descansar
sobre el pequeño diámetro del cono
(Fig. 5).
Fig. 4
35
