MONTAJE DEL MANILLAR
EN LA POTENCIA
Diámetro de manillar autorizado: 31,8 mm
Apriete del manillar de longitud mín.: 45 mm
1. Desengrase la tapa (10), el manillar (9) y
la potencia (7).
2. Engrase los tornillos M5 x 30 (8) en el
enroscado y la cabeza.

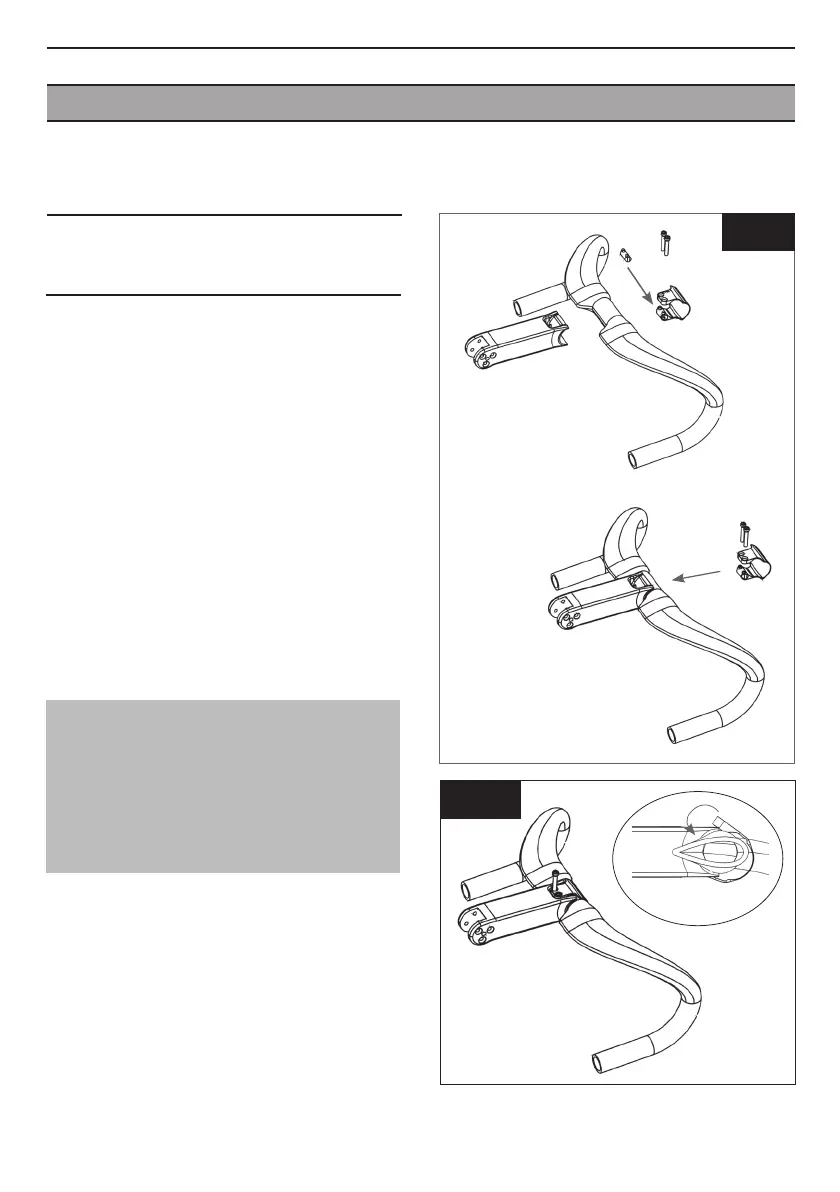

3. Coloque el tonel en la tapa. El tonel se
debe situar debajo de la potencia (Fig.
9).
4. Coloque previamente el manillar en la
potencia.
5. Coloque la parte inferior de la tapa,
siempre que el tonel esté en la potencia.
6. Cierre la parte superior en la potencia.
Fig. 9
Fig. 10
7. Inserte los tornillos de fijación de la tapa
(Fig. 10).
8. Apriete de forma homogénea los 2
tornillos de la tapa con un par de 8 Nm.
NOTA :
la tapa debe es lo suficientemente suave
para poder pasar por encima del diámetro
de 31,8 mm del manillar y por encima de
la potencia. Se permite una apertura
máxima de la tapa de 33 mm.
