DE
42

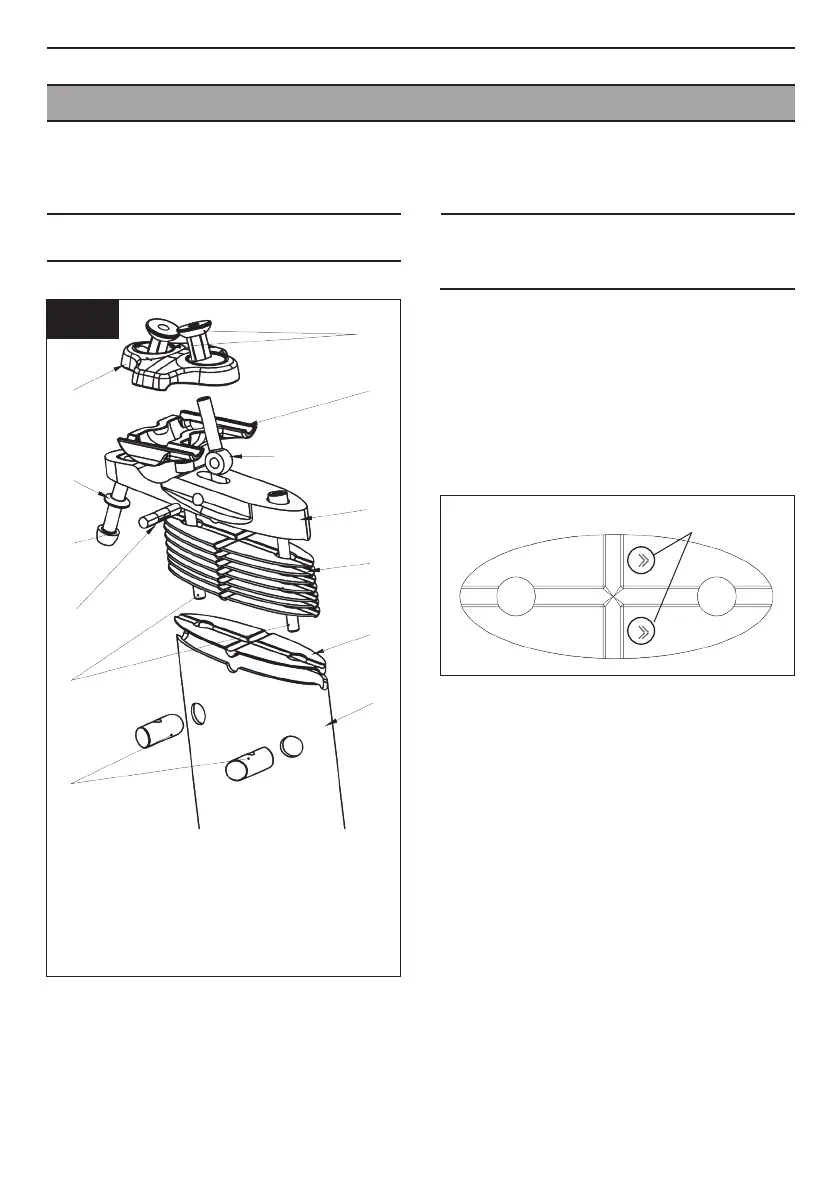

SATTELSTÜTZE MONTAGE DES
SATTELSTÜTZENKOPFS
1. Obere Sattelklemme
2. Unterlegscheibe
3. Spannschraube
4. Gerillter Stift
5. M5 x 60 Schraube
6. Trommel
7. Kugelkopfmutter
8. Untere Sattelklemme
9. Ösenschraube
10. Sattelstützenkopf
11. Zwischenstück
12. Sattelrohr-Kappe
13. Sattelrohr
1
2
3
4
5
6
7
8
9
10
11
12
13
1. Setzen Sie die Kappe (12) auf das
Sattelrohr.
2. Stapeln Sie die Zwischenstücke (11)
auf der Kappe auf und achten Sie dabei
auf die Richtung, in der sie angeordnet
werden müssen:
3. Setzen Sie die Trommeln (6) in die hierfür
vorgesehenen Löcher im Sattelrohr ein.
4. Setzen Sie den Sattelstützenkopf (10)
auf die Zwischenstücke.
5. Bringen Sie einen Gewindekleber vom
Typ Loctite 243 auf die Gewinde der
beiden M5 x 60 Schrauben (5) auf.
6. Setzen Sie die Schrauben in den
Kopf ein und schrauben Sie sie in die
Trommeln ein. Schrauben Sie alternativ
die Schraube vorne und die hinten
fest, bis Sie ein Drehmoment von 8 Nm
erreichen.
Pfeile in Richtung
Vorderseite des Bahnrads
Fig. 2
