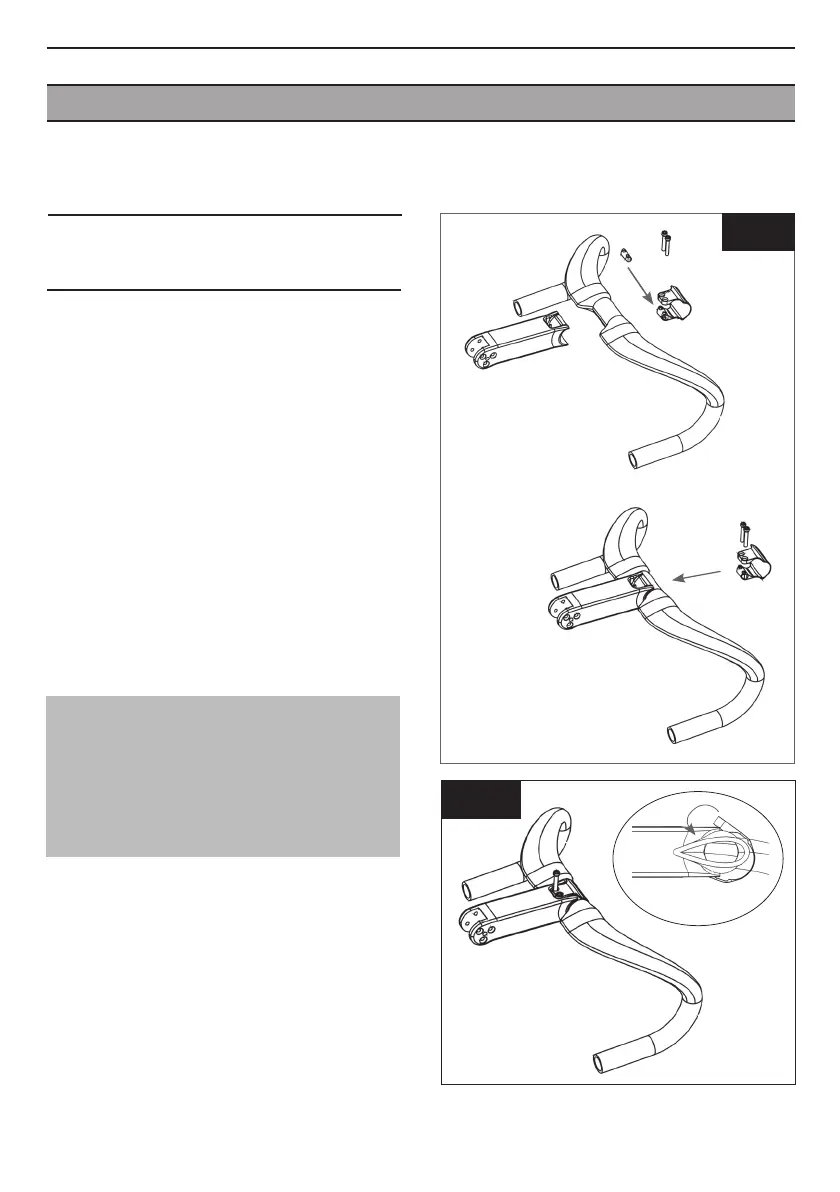

MONTAGE DES LENKERS
AM VORBAU
Zulässiger Lenkerdurchmesser: 31,8 mm
Mindestbreite des Lenkers: 45 mm
1. Entfernen Sie das Fett von der Kappe
(10), dem Lenker (9) und dem Vorbau (7).
2. Fetten Sie das Gewinde und den Kopf
der M5 x 30 Schrauben (8) ein.
3. Setzen Sie die Trommel in die Kappe ein.
Die Trommel muss sich unterhalb des
Vorbaus (Abb. 9) befinden.
4. Setzen Sie den Lenker am Vorbau an.
5. Setzen Sie den unteren Teil der Kappe
mit der Trommel in den Vorbau ein.
6. Klappen Sie den oberen Teil auf den
Vorbau um.
Fig. 9
Fig. 10
7. Führen Sie die Schrauben zur
Befestigung der Kappe (Abb. 10) ein.
8. Ziehen Sie die beiden Spannschrauben
mit einem Drehmoment von 8 Nm an.
HINWEIS:
Das Material der Kappe ist biegsam, so
dass sie problemlos über den 31,8 mm
Lenker und den Vorbau geht. Die Kappe
kann bis zu max. 33 mm geöffnet werden.
