Look R96 - Page 50

NL

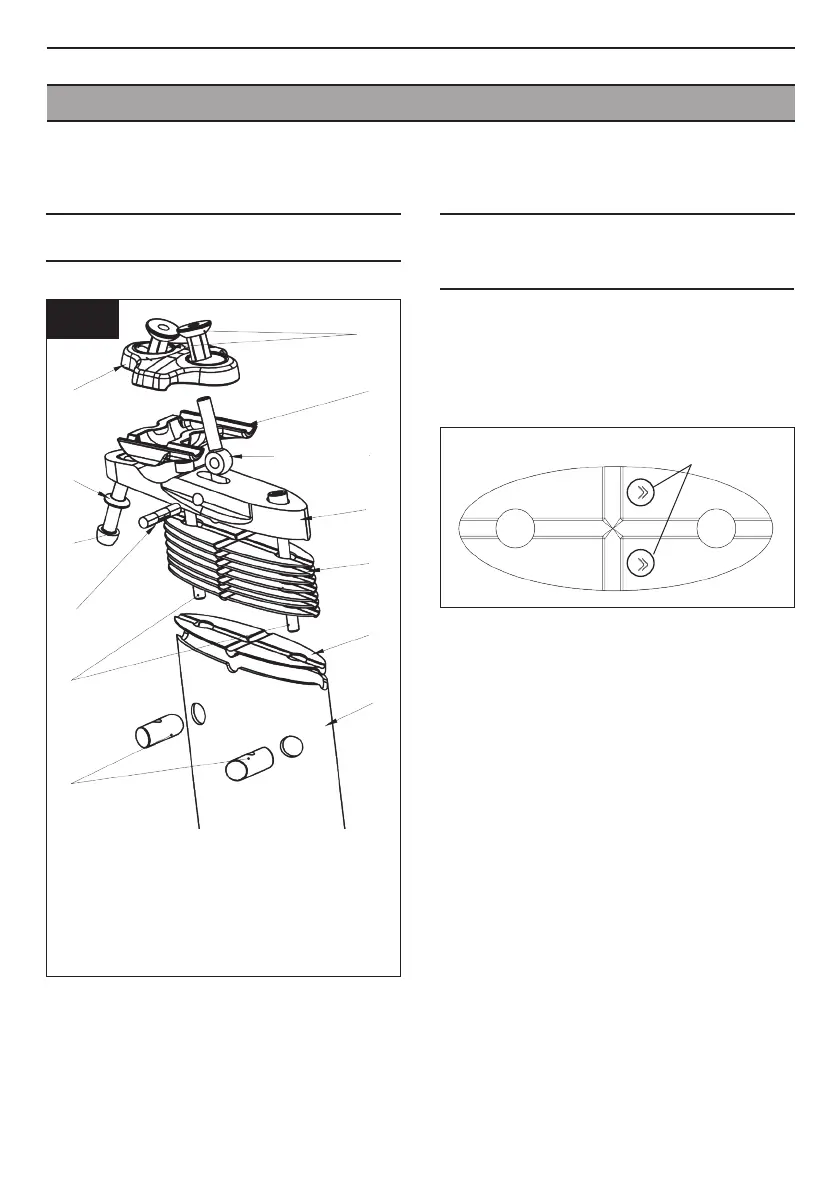

ZADELPEN MONTAGE VAN DE KOP
VAN DE ZADELPEN
1. Bovenlager
2. Bol rondsel
3. Aanspanningsschroef
4. Geribbelde fitting
5. Schroef M5 x 60
6. Ton
7. Shroef met bolle kop
8. Onderlager
9. Schroef met oogje
10. Kop van de zadelpen
11. Afstandbus
12. Kap zadelpen
13. Zadelpen
1
2
3
4
5
6
7
8
9
10
11
12
13
1. Plaats de kap (12) op de zadelpen.
2. Stapel de afstandbussen (11) op de kap
en let op de richting van de opstapeling:
3. Breng de tonnen (6) in de daarvoor
voorziene gaten in de zadelpen.
4. Plaats de kop van de zadelpen (10) op
mde afstandbussen.
5. Breng LOCTITE 243 - type remafdichting
aan op de draad van de 2 schroeven M5
x 60 (5).
6. Plaats deze schroeven in de kop en
schroef ze in de tonnen. Schroef
afwisselend de voorste schroef en de
achterste tot u een aanspanning van 8
Nm bereikt.
Pijlen gericht naar de
voorkant van de fiets
Fig. 2
