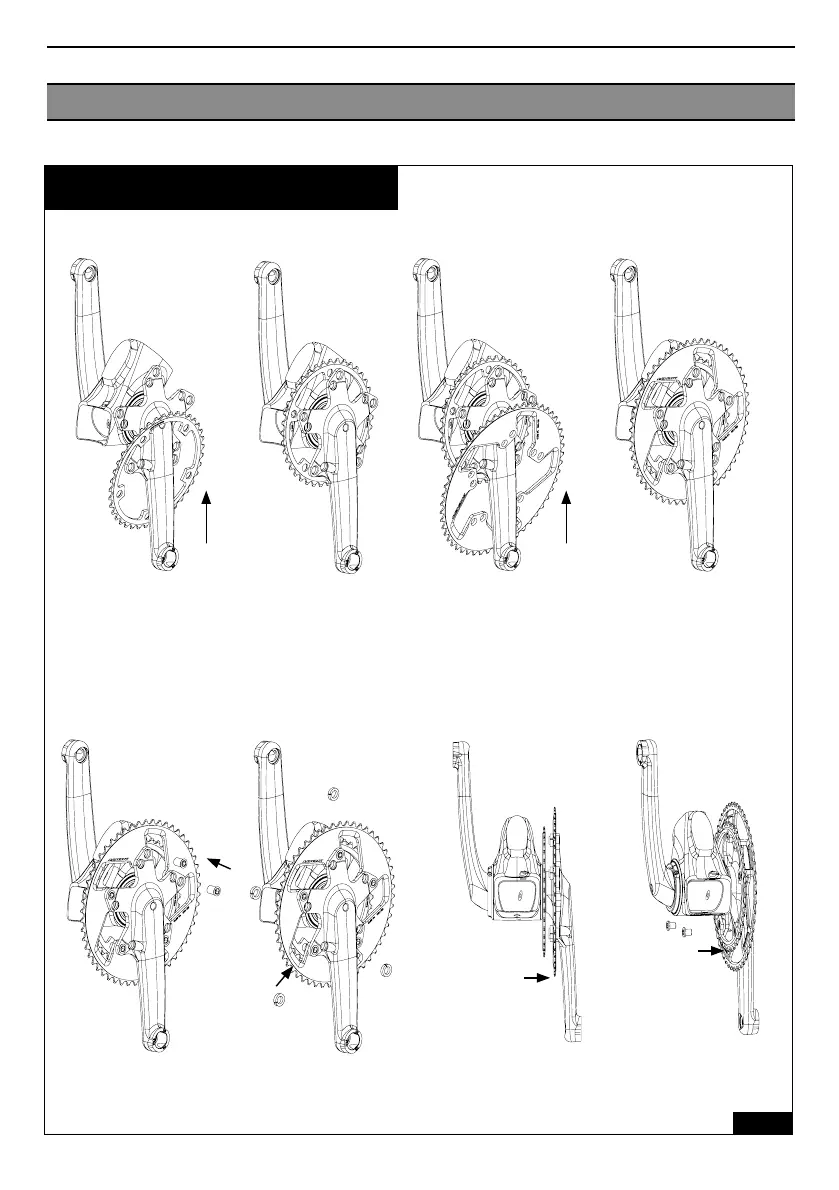

MONTAGGIO DELLE MOLTIPLICHE
Fig 4
Fare passare la moltiplica
interna sulla pedivella destra
Lasciare la moltiplica interna
in attesa all’altezza dell’asse
Fare passare la moltiplica
esterna sulla pedivella destra
Lasciare la moltiplica esterna
in attesa all’altezza dell’asse
Mettere in posizione i
5 condotti di fissaggio
delle moltipliche
Mettere in posizione
i 5 distanziatori tra le
moltipliche
Appoggiare la moltiplica
interna contro il sottoinsieme
della pedivella
Terminare il montaggio
stringendo le 5 viti di fissaggio
delle moltipliche
