30
IT

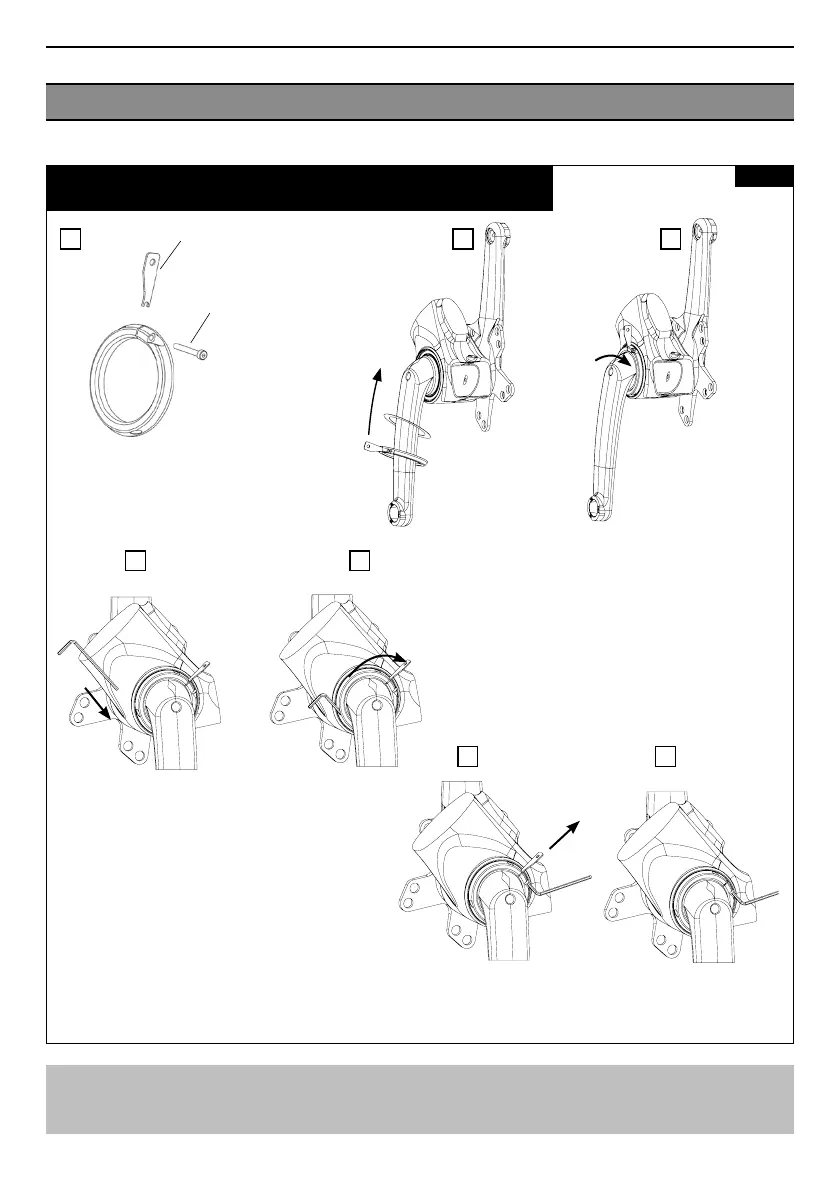

SMONTAGGIO E MONTAGGIO DELLA PEDALIERA 2/2
Fig 7
Smontaggio della pedaliera dal telaio:
Per smontare la pedaliera dal telaio, procedere nell’ordine inverso delle figure 6 e 7.
A B C
D E
F G
Dopo avere recuperato tutti i giochi nella scatola durante il serraggio del dado,
svitare la vite M3, togliere l’attrezzo di montaggio, quindi riavvitare la vite M3 con
la coppia raccomandata di 2 Nm per bloccare la filettatura del dado.
Preparare il dado di fissaggio stringendo l’attrezzo di
montaggio nella fessura da 1 mm aiutandosi con la
vite M3x20 mm Coppia: 2 Nm
Avvitare manualmente il
dado di serraggio all’inizio
della filettatura della
pedaliera.
NON FORZARE: si
rischierebbero danni
irreparabili.
Guarnizione piatta
Gruppo dado
+ attrezzo
+ vite M3x20
Vite M3x20 Coppia: 2 Nm
Inserire la chiave a brugola esagonale da 2,5 nel
foro opposto alla vite M3 per disporre di un mezzo
supplementare di rotazione del dado.
Attrezzo per il montaggio
dei dadi
