32
IT

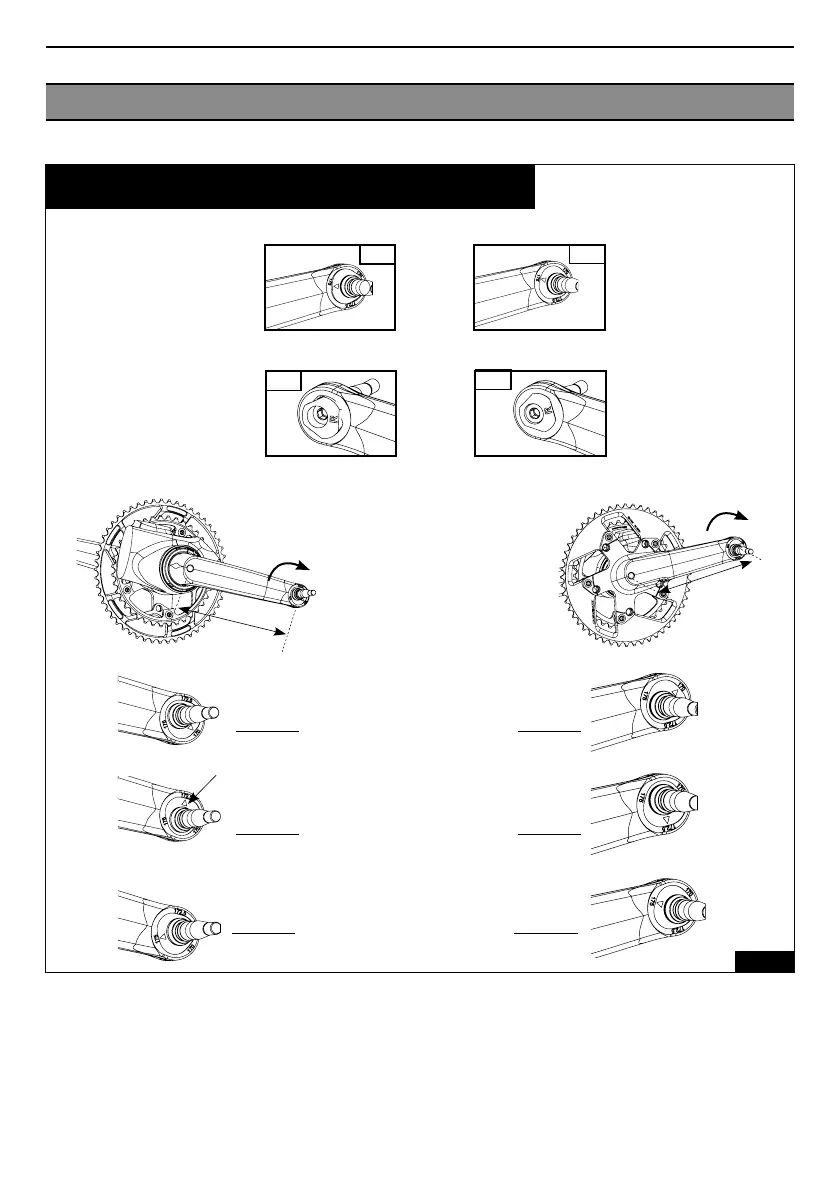

SCELTA DELLA LUNGHEZZA DELLA PEDIVELLA
Fig 9
NO !
NO !
OK !
OK !
Fare ruotare la rondella d’appoggio
prima di introdurla nella pedivella
per fare sì che il contrassegno
dell’asse si trovi di fronte alla
lunghezza di pedivella scelta.
Posizione della rondella per
una lunghezza di pedivella
pari a 170 mm
Posizione della rondella per
una lunghezza di pedivella
pari a 172,5 mm
Posizione della rondella per
una lunghezza di pedivella
pari a 175 mm
La rondella d’appoggio non deve fuoriuscire dalla propria sede.
Il dado deve penetrare nel fondo della sede e non fuoriuscire più dopo il serraggio
Pedivella
sinistra
Pedivella
destra
Riferimento
dell’asse
