PRESENTACIÓN GENERAL DEL PEDALIER
Particularidad del pedalier ZED 2:
El nuevo pedalier Look “ZED 2” es el primer pedalier monobloque de carbono. Las bielas y
la estrella de apoyo de los platos están unidas al eje del pedalier para obtener una rigidez
sin precedentes hasta la fecha.
Totalmente realizados de fibra de carbono de alta resistencia, combina ligereza con extrema
rigidez. El ZED 2 es el fruto de numerosos años de investigación y desarrollo e integra dos
tecnologías patentadas por Look.
1. La variación de la longitud de las bielas mediante la tecnología “Trilobe”. De esta forma,
con un pedalier de tamaño único, puede elegir circular con una longitud de biela de 170mm,
172,5mm o 175mm simplemente girando un tercio de vuelta la tuerca trilobulada.
Este cambio es rápido y no necesita de herramientas especiales.
2. La posibilidad de montar platos dobles de 130 mm de entre eje, o compactos de 110 mm de
entre eje. Las ramas de la estrella presentan una serie de fijaciones que permiten albergar
en el lado interior las 2 series principales de platos.

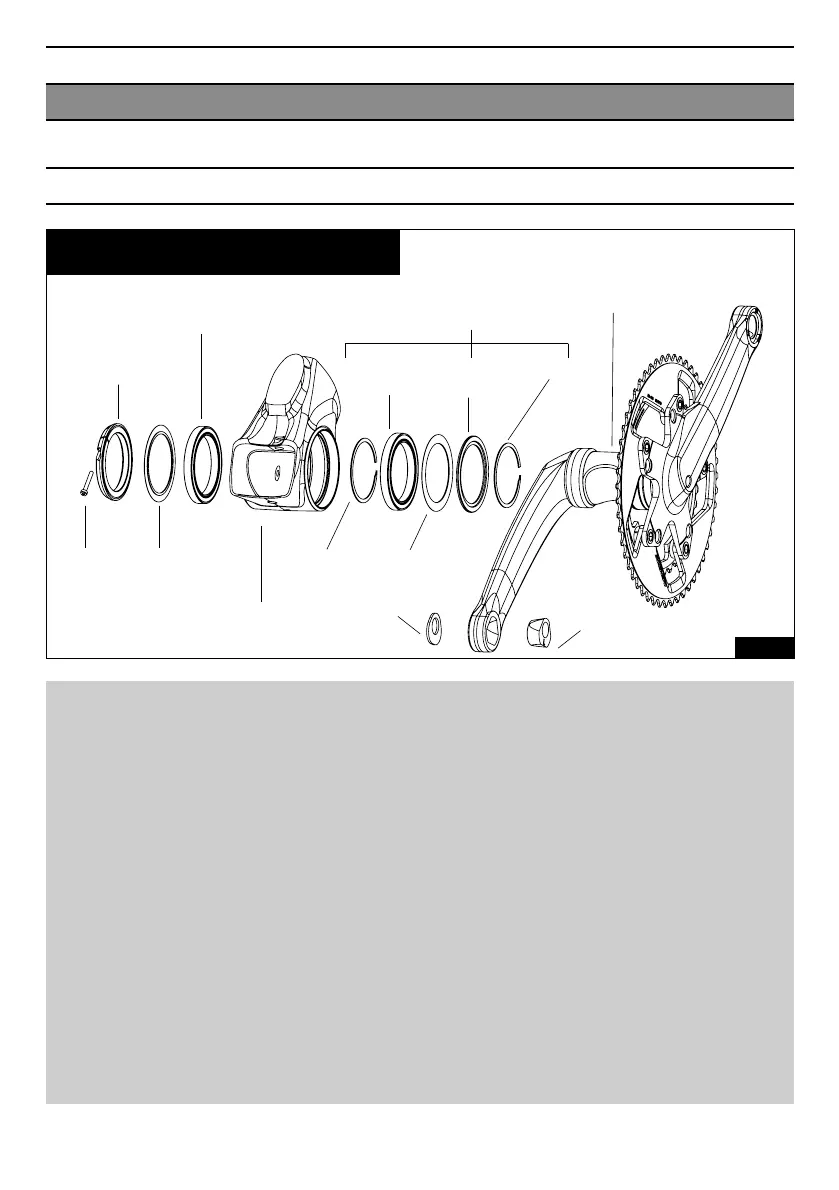

EXPLODED VIEW
Tuerca de
apriete
Fig 1
Tornillo
M3 x 20
Junta plana
Rodamiento 6810 premontado
ajustado en el cuadro
Cuadro que permite
alojar un BDP ZED 2
Segmento
Junta plana
Arandela
Trilobulada
Tuerca
Trilobulada
Pedalier ZED 2 con
sus platos
Rodamiento
6810
Arandela
de asiento
Segmento
Conjunto premontado
en el pedalier
