38
ES

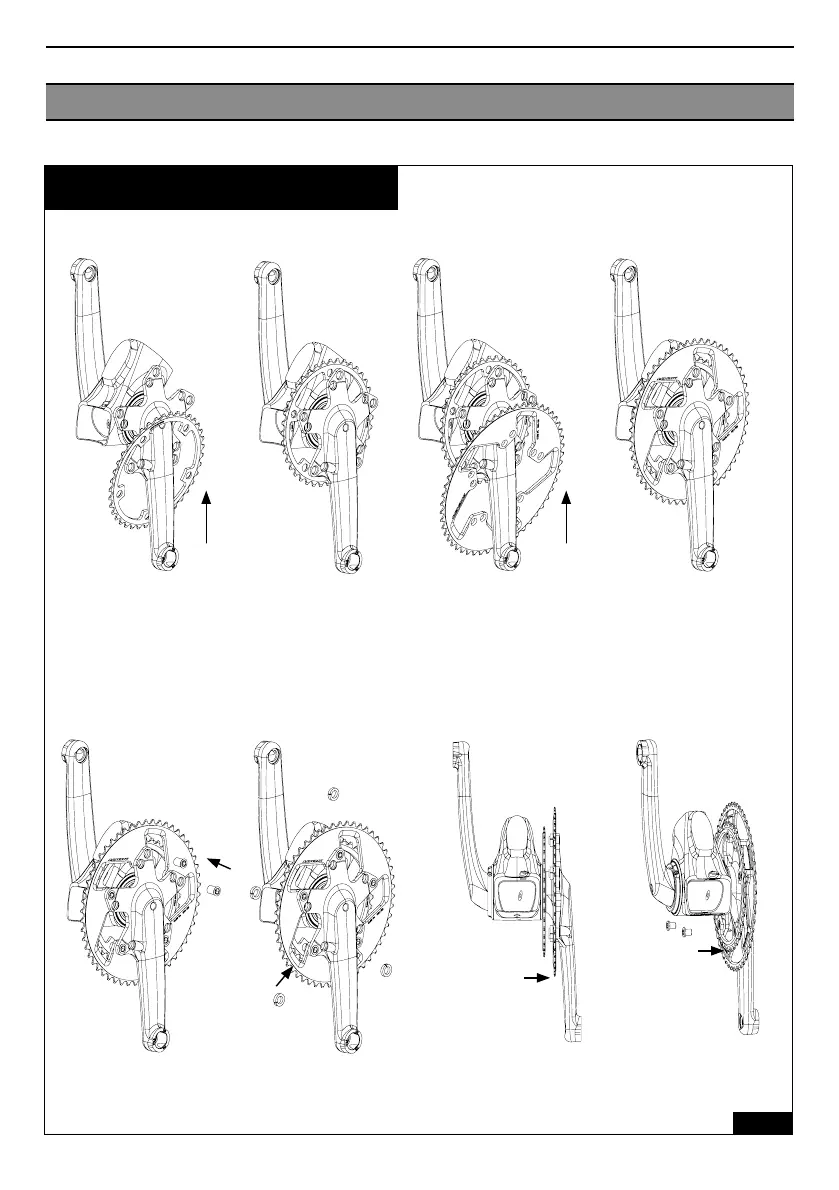

MONTAJE DE LOS PLATOS
Fig 4
Pasar el plato interior
por la biela derecha
Dejar el plato interior a la
espera a la altura del eje
Pasar el plato exterior
por la biela derecha
Dejar el plato exterior a la espera
a la altura del eje
Situar los 5 casquillos
de fijación de los platos
Situar los 5 separados
entre los platos
Colocar el plato interior
contra el subconjunto
de biela
Terminar de montar apretando
los 5 tornillos de fijación de
los platos
