MONTAGE DES PLATEAUX SUR LE PEDALIER
Montage des plateaux sur le pédalier :
Il y a deux possibilités de monter les plateaux sur le pédalier ZED 2 :
1.soit par la manivelle gauche lorsque le pédalier n’est pas assemblé sur le cadre comme
le montre la figure 2.
2. soit par la manivelle droite lorsque le pédalier est assemblé sur le cadre comme le
montre la figure 4.

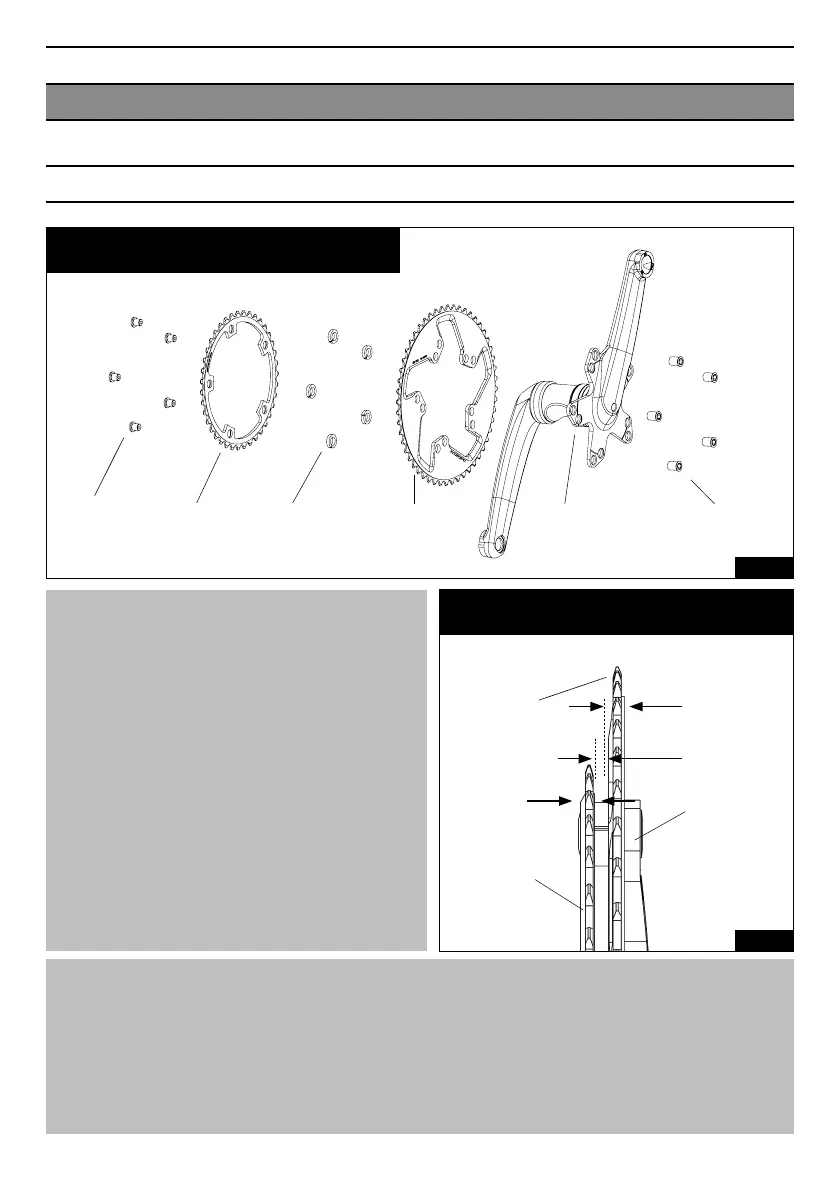

MONTAGE PLATEAUX
Fig 2
Compatibilité des plateaux :
Les plateaux double ou compact qui respectent
les contraintes décrites ci dessous peuvent
équiper le pédalier ZED 2 :
- comporter 5 trous de fixations
- avoir un entraxe 110 mm ou 130 mm
- avoir une épaisseur effective au niveau du
serrage de 4 mm pour le plateau extérieur
- avoir une épaisseur effective au niveau du
serrage de 3.5 mm pour le plateau intérieur
-
accepter le positionnement des entretoises inter
plateaux spécifiques Look d’épaisseur 3.5 mm
-accepter l’utilisation des cheminées fixation
plateau spécifiques Look
La majorité des plateaux existant respectent
ces contraintes.
Vis fixation
plateau (x5)
Plateau
intérieur
Entretoise inter
plateau (x5)
Plateau
extérieur
Pédalier
ZED 2
Cheminées fixation
plateaux (x5)
Fig 3
COMPATIBILITE PLATEAUX
ZED 2
Plateau
extérieur
Côté
cadre
3.5mm
Plateau
intérieur
Cheminées fixation
plateaux (x5)
4 mm
3.5 mm
Etoile du
pédalier ZED 2
Fig 3
