58
D
ALLGEMEINE DARSTELLUNG DES TRETLAGERS
Besonderheit des ZED 2-Tretlagers:
Das neue „ZED 2“-Tretlager ist das erste Carbon Monobloc Tretlager. Um eine bis heute
nicht erreichte Steifigkeit zu erzielen, sind die Kurbeln und der Befestigungsstern für die
Kettenblätter fest mit der Achse des Tretlagers verbunden.
Das komplett aus hochfester Carbonfaser hergestellte Tretlager ist zugleich leicht und extrem
steif. Das ZED 2-Tretlager ist das Ergebnis jahrelanger Forschungs- und Entwicklungsarbeit
und vereint zwei Technologien in sich, dessen Patentinhaber Look ist:
1. Die Änderung der Kurbellänge durch die „Trilobe“-Technologie. Sie können so ein Tretlager
mit einer einzigen Größe mit Kurbeln in unterschiedlichen Längen von 170 mm, 172,5 mm oder
175 mm fahren, Sie brauchen hierzu lediglich die Tri-Lobe Mutter um ein Drittel zu drehen.
Dieser Wechsel kann schnell und ohne Spezialwerkzeug vorgenommen werden.
2. Die Möglichkeit der Montage von Doppelkettenblättern mit einem Lochkreis von 130 mm
oder von Kompakt-Kettenblättern mit einem Lochkreis von 110 mm. Die Arme der Sterne
sind mit einer doppelten Befestigungsreihe versehen, wodurch an der Innenseite die 2
wichtigsten Standard-Kettenblätter befestigt werden können.

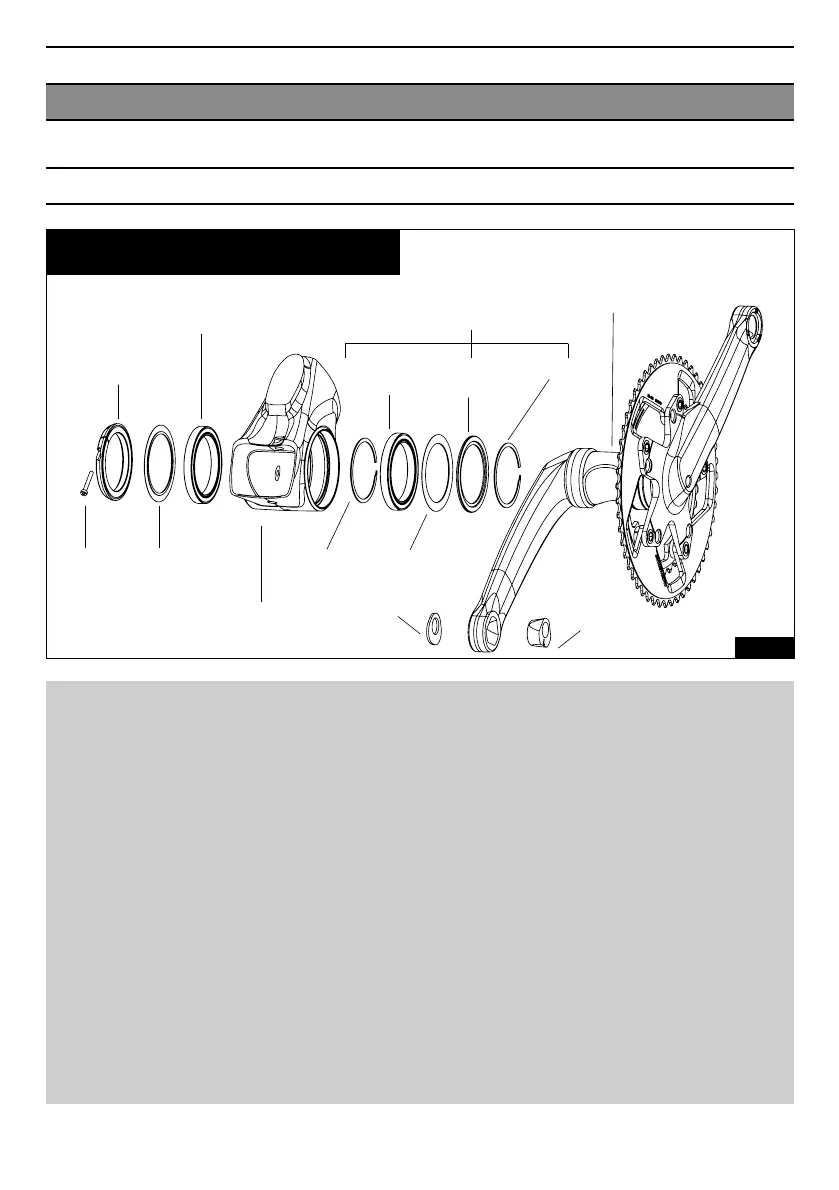

EXPLOSIONSZEICHNUNG
Spannmutter
Abb. 1
Schraube
M3 x 20
Flachdichtung
Lager 6810, vormontiert
und auf den Rahmen montiert
Rahmen mit Aufnahme für
ZED 2-Tretlagergehäuse
Segment
Flachdichtung
Tri-Lobe
Zwischenscheibe
Tri-Lobe
Mutter
ZED 2-Tretlager
mit Kettenblättern
Lager
6810
Aufnahme-
flansch
Segment
Auf dem Tretlager
vormontierte Einheit
