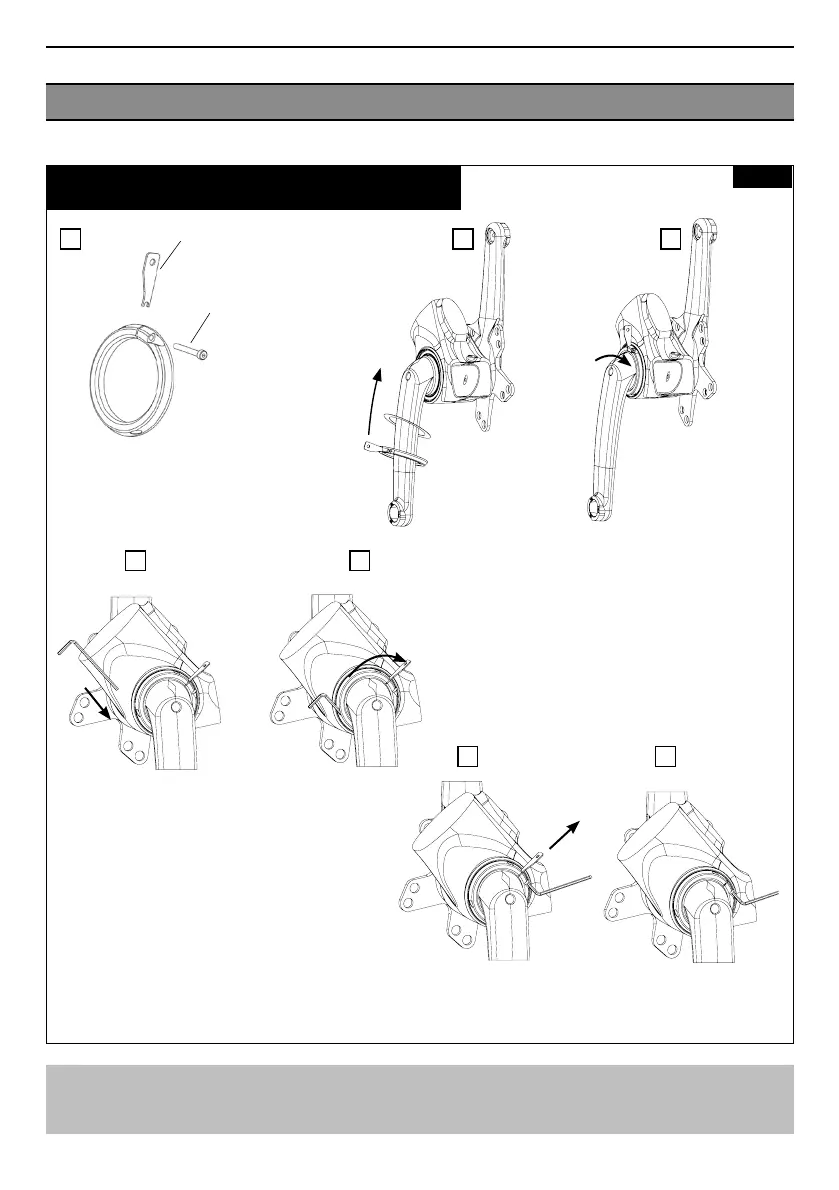

DEPOSE ET MONTAGE DU PEDALIER 2/2
Fig 7
Dépose du pédalier du cadre :
Pour la dépose du pédalier du cadre, procéder dans l’ordre inverse des figures 6 et 7.
A B C
D E
F G
Après avoir rattrapé tous les jeux dans le boîtier lors du serrage de
l’écrou, dévisser la vis M3, retirer l’outil de montage puis revisser la vis
M3 au couple préconisé de 2 Nm. pour bloquer les filets de l’écrou.
Préparer l’écrou de serrage en venant serrer l’outil
de montage dans la fente de 1mm à l’aide de la vis
M3x20mm Couple : 2 Nm
Visser manuellement l’écrou
de serrage sur les premier
filet du pédalier.
NE PAS FORCER sous peine
de causer des dommages
irréparables.
Joint plat
Ensemble écrou
+ outil
+ vis M3x20
Vis M3x20 Couple : 2 Nm
Engager la clé 6 pans de 2.5 dans le trou opposé à
la vis M3 afin d’avoir un moyen supplémentaire de
rotation de l’écrou.
Outil de montage écrou
