LOUD Technologies XR624 User Manual

Quick Start Guide
7
Quick Start Guide

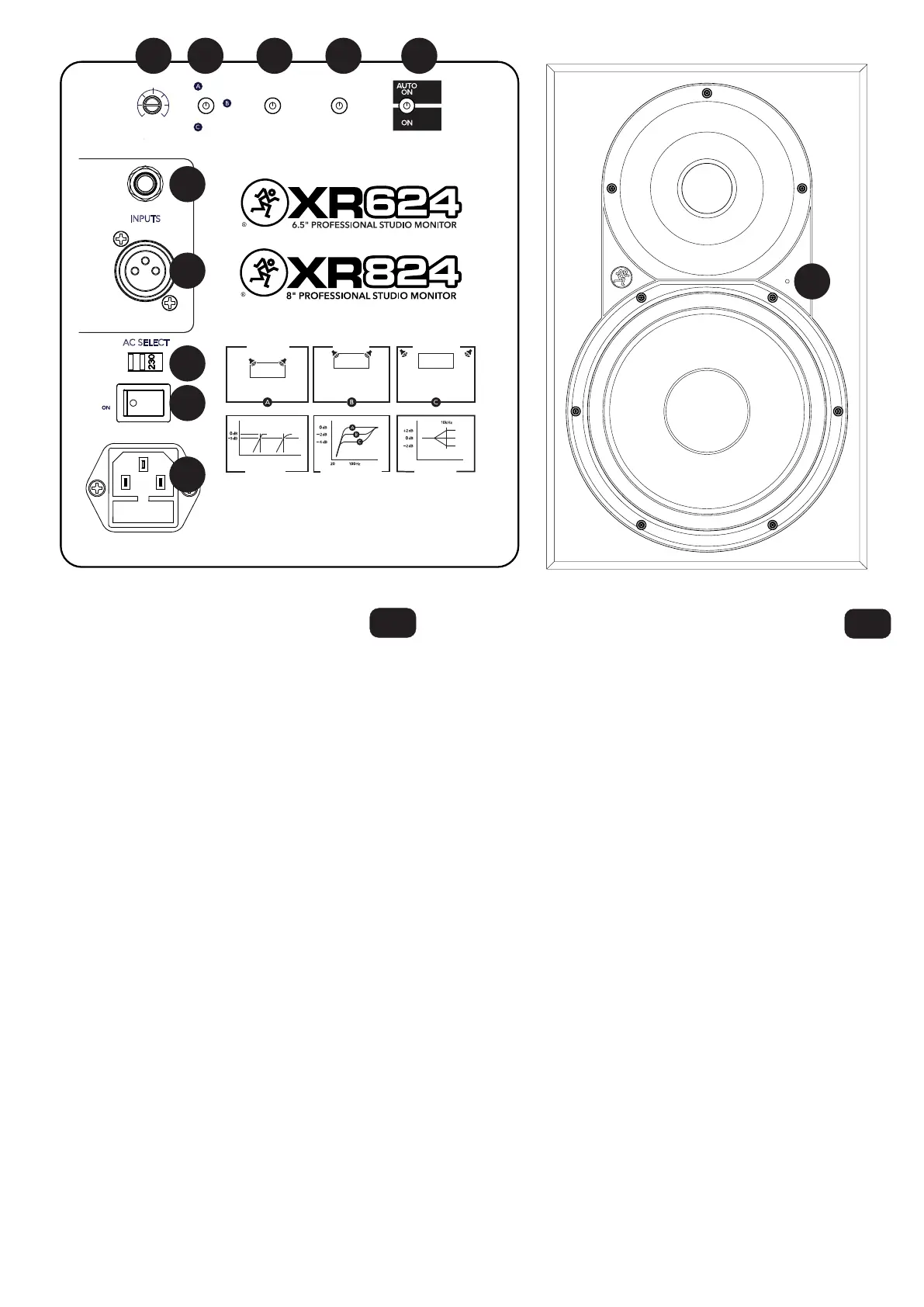

Rear Panel Descriptions –
EN ES FR DE
1. Power Connector Connect the supplied
AC power cord to this IEC jack.
2. Power Switch Turns the monitor on and off.
The Power LED will illuminate when powered.
3. AC Select Switches the unit between 100-120V
and 220-240V power for worldwide use.
4. Inputs Connect a line-level signal from a mixer
or other signal source.
5. Input Sensitivity Adjusts the overall signal level
of the input.
6. Acoustic Space Adjusts the low-frequency
response to compensate for room placement.
7. Low Freq Filter Inserts a low-frequency rolloff
into the response curve at 36 Hz [XR824], 45 Hz
[XR624] or 80 Hz.
8. High Freq Filter Boosts or cuts HF output by 2 dB.
9. Power Mode When “auto on” is engaged, unit
goes into standby when no signal is present and
comes out of standby when signal is present.
1. Toma de corriente Conecte en esta toma
IEC el cable de alimentación incluido.
2. Interruptor de encendido Le permite encender
y apagar este monitor. El piloto Power se iluminará
cuando la unidad esté encendida.
3. AC Select Le permite conmutar la unidad
entre alimentación a 100-120 y 220-240 V para
que la pueda usar en cualquier lugar del Mundo.
4. Entrada Conecte una señal de nivel de línea
procedente de un mezclador u otra fuente de señal.
5. Input Sensitivity Este mando ajusta el nivel
de señal global de la entrada.
6. Acoustic Space Esto le permite ajustar la
respuesta de bajas frecuencias para compensar los
posibles efectos de la sala en la que ubique la unidad.
7. Filtro Low Freq Esto aplica una supresión de graves
en la curva de respuesta a 36 [XR824], 45 [XR624]
ó 80 Hz.
8. Filtro High Freq Realza o corta la salida HF
en 2 dB.
9. Power Mode Cuando coloque este interruptor
en “auto on”, la unidad pasará al modo standby cuando
no reciba ninguna señal y volverá a encenderse
en cuanto detecte una señal.
Descripción del panel trasero –
EN
ES
FR DE
-2dB
0
(NORMAL)
+2dB
HIGH FRE Q
INPUT
SENSITIVITY
NORMAL
-10dB
OFF
(BALANCED)
XLR
(BAL / UNBAL)
TRS
INPUTS
AC SELECT
LOW FREQ
36Hz
(NORMAL)
80Hz
ACOUSTIC SPACE
QUARTER
HALF
WHOLE
(NORMAL)
POWER
LOW FREQ
LOW CUT
ACOUSTIC SPACE HIGH FREQ
36Hz 80Hz
SPEAKERS IN CORNERS
CONSOLE
WHOLE SPACE HALF SPACE
ACOUSTIC SPACE APPLICATIONS
QUARTER SPACE
CONSOLE
SPEAKERS AGAINST WALL
CONSOLE
SPEAKERS AWAY
FROM WALLS
POWER MODE
4
4
1
5 6
3
2
2
7 8 9
