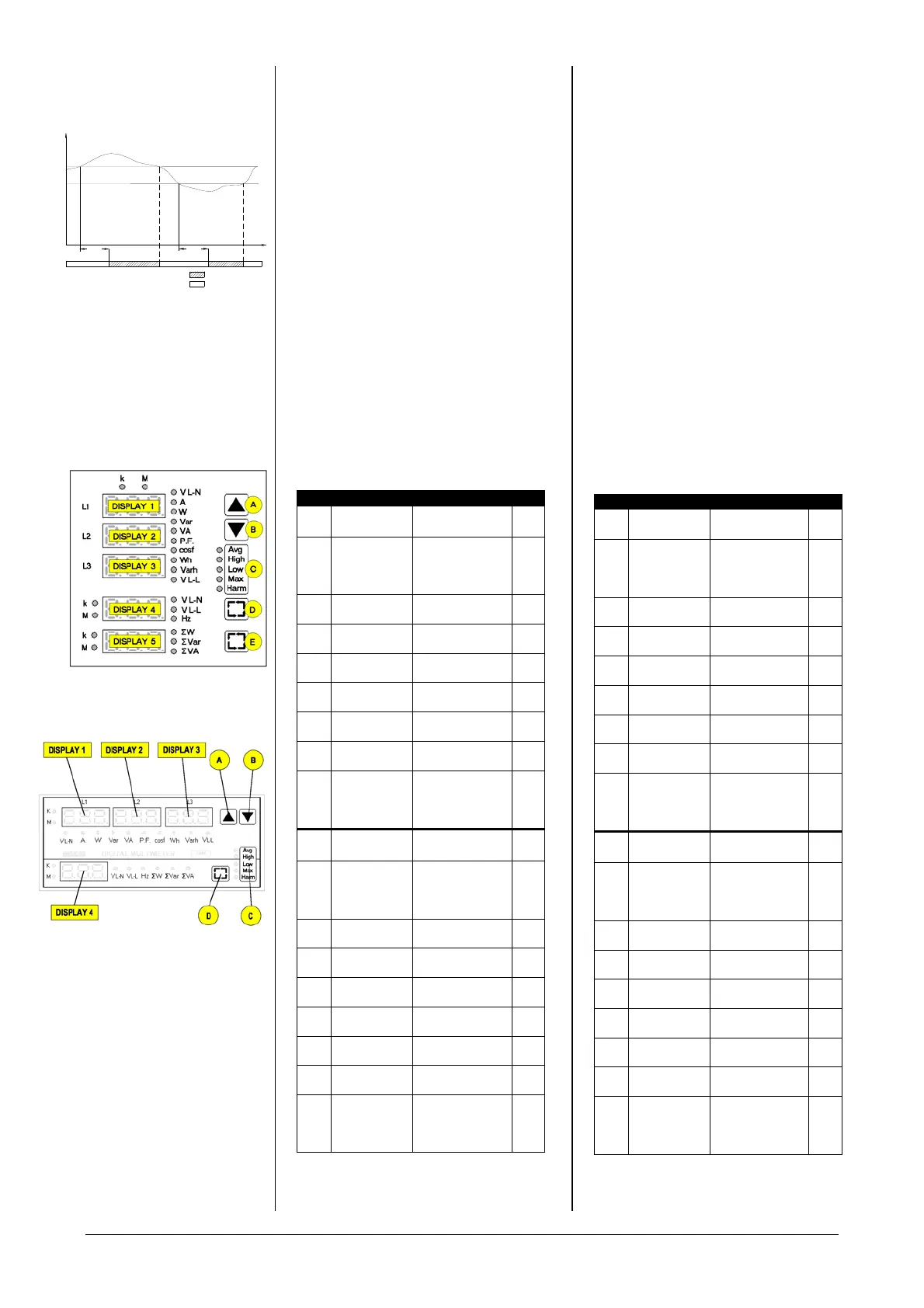

Dokument Protokoły ModBus do DMK31..32..61..62 Str. 2 / 22
Przek. wzb.
Przek. nie wzb.
(P.11-P.21)
t = P.18-P.28 t = P.17-P.27
HIGH
LOW
K*
(zob. P.11 do P.18 – P.21 do P.28)
t
FUNKCJA MAKSIMUM-MINIMUM
W funkcji minimum-maksimum oba progi określają punkty
wzbudzenia. Kiedy wartość pomiaru jest niższa niż Low lub
wyższa niż High wtedy po upływie odpowiedniego czasu
opóźnienia wyjście zostaje wzbudzone. Kiedy wartości
pomiaru powrócą do określonego zakresu wtedy stan wyjścia
zostanie natychmiast skasowany. Jeżeli aktywna jest
blokada stanu wyjścia to kasowanie można wykonać tylko
ręcznie. Naciśnięcie przycisków A i B jednocześnie
spowoduje pokazanie na wyświetlaczach 1 i 2 stanu
wzbudzenia wyjść 1 i 2. W tym momencie blokady wyjść
mogą być resetowane przez naciśnięcie przycisku A przez 2
sekundy. Aby dojść do poprzedniego menu należy nacisnąć
przycisk B. wzbudzenie wyjścia oznacza albo energetyzację
lub deenergetyzację przekaźnika zależnie od ustawienia
„stanu niezadziałania przekaźnika.
FUNKCJA POMIARU ENERGII
Wraz z ustawieniem „pomiaru wyjścia” („output measure”)
korespondującego z jednym z czterech mierników energii,
wyjście zaczyna wysyłać impulsy. Czas trwania cyklu wynosi
około 50 ms. Ustawienie “Wyjścia zliczania energii jednostki
bazowej” („Energy output count base”) ( w przypadku mocy
czynnej) generuje odpowiednio jeden impuls na każde
100Wh, 1kWh, 10kWh lub 100kWh.
USTAWIANIE PARAMETRÓW
Należy nacisnąć przycisk C i D razem przez 5 sekund.
Wyświetlacz 1 pokaże parametr P.01. Należy nacisnąć
przycisk D aby przejść do parametru P.11 pokazanego
w poniższej tabeli.
TABELA PARAMETRÓW WYJŚCIA CYFROWEGO
PAR FUNKCJA
ZAKRES
W.D
P.11
Wyjście pomia.
(SSR)
1
251
1
P.12
Funkcja
wyjścia 1
0
Min
1 – Max
2 – Min / Max
3 – Licznik energii
0
P.13
Status wyjścia
1
0
nie wzbudzony
1 – wbudzony
0
P.14
Ustawienia
Low wyj. 1
0.1 4e07
1.00
P.15
Ustawienia
High wyj.1
0.1 4e07
1.00
P.16 Blokada wyj. 1
Off
On
Off
P.17
Opóźnienie
Low wyj. 1
0 240 sek
0
P.18
Opóźnienie
High wyj. 1
0 240 sek
0
P.19
Baza
pomiarowa wyj.
1
(Wh lub varh)
100
1k
10k
100k
100
P.21
Wyjście pomia.
2 (przekaźnik)
1
251
1
P.22
Funkcja
wyjścia 2
0
Min
1 – Max
2 – Min / Max
3 – Licznik energii
0
P.23
Status wyjścia
2
0
nie wzbudzony
1 – wbudzony
0
P.24
Ustawienia
Low wyj. 2
0.1 4e07
1.00
P.25
Ustawienia
High wyj. 2
0.1 4e07
1.00
P.26 Blokada wyj. 2
Off
On
Off
P.27
Opóźnienie
Low wyj. 2
0 240 sek
0
P.28
Opóźnienie
High wyj. 2
0 240 sek
0
P.29
Baza
pomiarowa wyj.
2
(Wh lub varh)
100
1k
10k
100k
100
Numer pomiaru można odnaleźć w kolumnie No.
W tabeli 1 (zobacz na następnej stronie).
MAXIMUM-MINIMUM FUNCTION
With the maximum-minimum function, both thresholds are
for tripping. When the measure value is less than Low or
more than High, then, after the respective delays, the
output will trip. When the measure value returns within the
limits, the output status will be immediately resetted. If the
output latch is enabled, the reset can be done only
manually. Pressing keys A and B together , displays 2 and
3 will show the trip status of outputs 1 and 2. At this point,
the output latches can be resetted by pressing key A again
for 2 sec. To go back to the previous menu, press key B.
Output trip denotes either energizing or de-energizing of the
relay, depending on ‘Idle relay status’ setting.
ENERGY METER FUNCTION
With the “Output measure” setting, corresponding to one of
the four energy meters, the output becomes impulsive. The
pulse duration is of about 50ms. The setting of “Energy
output count base” (in case of active power), generates
respectively one pulse every 100Wh, 1kWh, 10 kWh or
100kWh.
PARAMETER SETTING
Press keys C and D together for 5 seconds. Display 1 will
show parameter P.01. Press D key to move to parameter
P.11, shown in the following table.
PARAMETER TABLE OF DIGITAL OUTPUTS
PAR
Function Range
De
P.11
Output 1 (SSR)
measure
1 - 251
1
P.12
Output 1
function
0
Min
1 – Max
2 – Min / Max
3 – Energy meter
0
P.13
Output 1 idle
status
0
De-energized
1 – Energized
0
P.14
Output 1 Low
setting
0.1 - 4e07 1.00
P.15
Output 1 High
setting
0.1 - 4e07 1.00
P.16 Output 1 Latch
Off
On
Off
P.17
Output 1
Low delay
0 - 240 sec 0
P.18
Output 1
High delay
0 - 240 sec 0
P.19
Energy output
1 count base
(Wh or varh)
100
1k
10k
100k
100
P.21
Output 2 (relay)
measure
1 - 251
1
P.22
Output 2
function
0
Min
1 – Max
2 – Min / Max
3 – Energy meter
0
P.23
Output 2 idle
status
0
De-energized
1 – Energized
0
P.24
Output 2 Low
setting
0.1 - 4e07 1.00
P.25
Output 2 High
setting
0.1 - 4e07 1.00
P.26 Output 2 Latch
Off
On
Off
P.27
Output 2
Low delay
0 - 240 sec 0
P.28
Output 2
High delay
0 - 240 sec 0
P.29
Energy output
2 count base
(Wh or varh)
100
1k
10k
100k
100
The measure number can be found in the No.
Column of Table 1 (see the next page).
