I604 GB I 09 19 31100442
8
I
NTRODUZIONE
I
multimetri DMG5... sono stati progettati per unire la massima semplicità di utilizzo con una ampia scelta di funzioni avanzate. In esecuzione per montaggio a pannello con dimensioni standard 96x96mm, uniscono il
moderno design del frontale alla praticità di montaggio.
I
l display retroilluminato LCD consente una interfaccia utente chiara ed intuitiva. DMG510 è inoltre dotato di una interfaccia di comunicazione RS485 isolata con protocollo Modbus per consentirne la supervisione.
F
UNZIONE DEI TASTI FRONTALI
Tasto MENU – Serve per entrare o uscire dai vari menu sia di visualizzazione che di impostazione.
Tasti
s
e
t
– Servono per lo scorrimento fra le pagine video, per la selezione fra le possibili scelte presentate a display e per la modifica di impostazioni (incremento/decremento).
T
asto - Serve per lo scorrimento delle sotto-pagine, per confermare una scelta effettuata e per passare da una modalità all’ altra di visualizzazione.
I
NDICAZIONE ANALISI ARMONICA
–
Nel DMG510 è disponibile l’analisi armonica fino al 15.mo ordine delle seguenti misure:
• tensioni concatenate.
• tensioni di fase.
• correnti.
–
Per attivare l’analisi armonica, impostare P02.12 = THD+HAR.
–
Con P02.12 = THD viene visualizzato solo il THD delle misure.

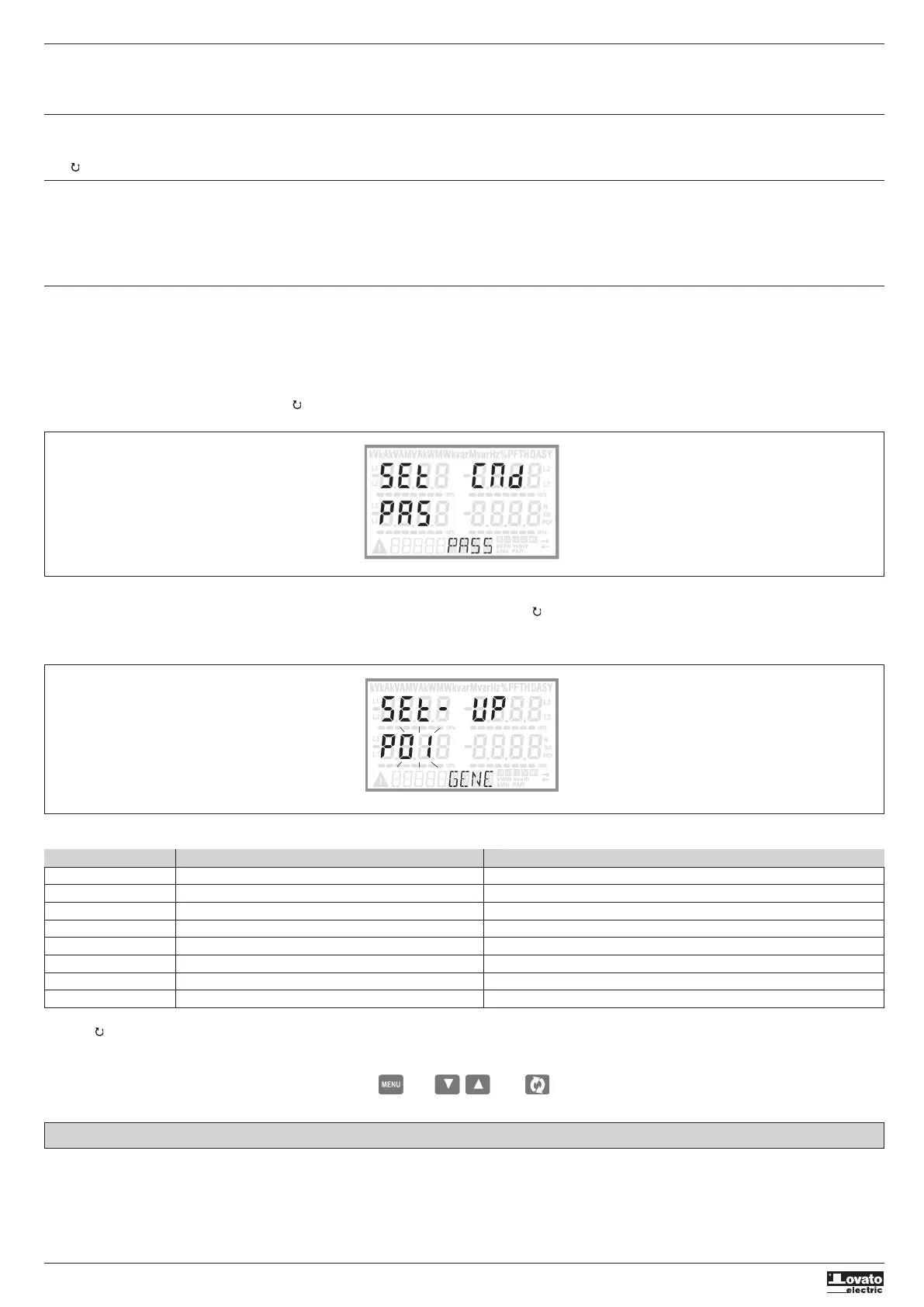

MENU PRINCIPALE
Per accedere al menu principale:
– Premere il tasto MENU. Viene visualizzato il menu principale (vedi figura) con le possibili scelte:
• SET – Accesso al menu impostazioni Setup.
• CMD – Accesso al menu comandi.
• PAS – Inserimento della password.
– La scelta selezionata lampeggia. Nel display alfanumerico scorre una scritta descrittiva della scelta effettuata.
–
Se è necessario impostare la password, il menu si apre con la voce PAS già selezionata.
–
Premere
s
t
p
er selezionare la voce volute e poi premere per confermare la scelta.
– Se si vuole tornare alla visualizzazione misure premere di nuovo MENU.
IMPOSTAZIONE DEI PARAMETRI (SETUP) DAL PANNELLO FRONTALE
– Dalla normale visualizzazione misure, premere MENU per richiamare il menu principale, quindi selezionare SET e premere per accedere al menu impostazioni.
– Il display indica il primo livello di menu P.01 nel display in basso a sinistra, con la selezione 01 lampeggiante.
– Selezionare il menu desiderato (P.01, P.02, P.03…) tramite i tasti
st
. Mentre si seleziona, il display alfanumerico riporta una breve descrizione scorrevole del menu attualmente selezionato.
– Se si vuole uscire e tornare alla visualizzazione misure, premere MENU.
Cod MENU DESCRIZIONE
P01 GENERALE Dati caratteristici dell’impianto
P02 UTILITA’ Lingua, luminosità, display ecc.
P03 PASSWORD Abilitazione protezione accesso
P04 INTEGRAZIONE Tempi di integrazione misure
P05 CONTAORE Abilitazione contaore
P07 (solo per DMG510) COMUNICAZIONE (COMn) Porte di comunicazione
P08 SOGLIE LIMITE (LIMn) Soglie sulle misure
P09 ALLARMI (ALAn) Messaggi di allarme
– Nella seguente tabella sono elencati i menu disponibili :
– Premere per accedere al menu selezionato.
– A questo punto è possibile selezionare il sottomenu (se presente) e poi il numero sequenziale del parametro, sempre con la funzione dei tasti come segue:
Indietro Incrementa/decrementa Avanti
Impostazione: selezione menu
NOTE: Per i successivi menù vedi manuale completo scaricabile dal sito.
