Lovato DMG500 - Test DI Collegamento; Installazione

I604 GB I 09 19 31100442
9
T
EST DI COLLEGAMENTO
–
Il test di collegamento consente di verificare se l’installazione del multimetro è stata effettuata correttamente.
–
Per poter eseguire il test, il multimetro deve essere inserito in un impianto attivo con le seguenti condizioni:
• sistema trifase con presenza di tutte le fasi (V > 50VAC L-N)
• corrente minima circolante su ciascuna fase> 1% del fondo scala del TA impostato
• verso positivo delle energie (cioè in un comune impianto dove il carico induttivo assorbe energia dalla fornitura)
–
Per lanciare l’esecuzione del test, entrare nel menu comandi e selezionare il comando C.16 secondo le istruzioni del capitolo Menu comandi.
–
Il test consente di verificare i seguenti punti:
• lettura delle tre tensioni.
• sequenza delle fasi.
• sbilanciamento delle tensioni.
• inversione della polarità di uno o più TA.
• scambio delle fasi fra tensioni/correnti.
–
Se il test non viene superato, il display visualizza la ragione dell’errore.
INSTALLAZIONE
– DMG5... è destinato al montaggio da incasso. Con il corretto montaggio garantisce una protezione frontale IP40.
–

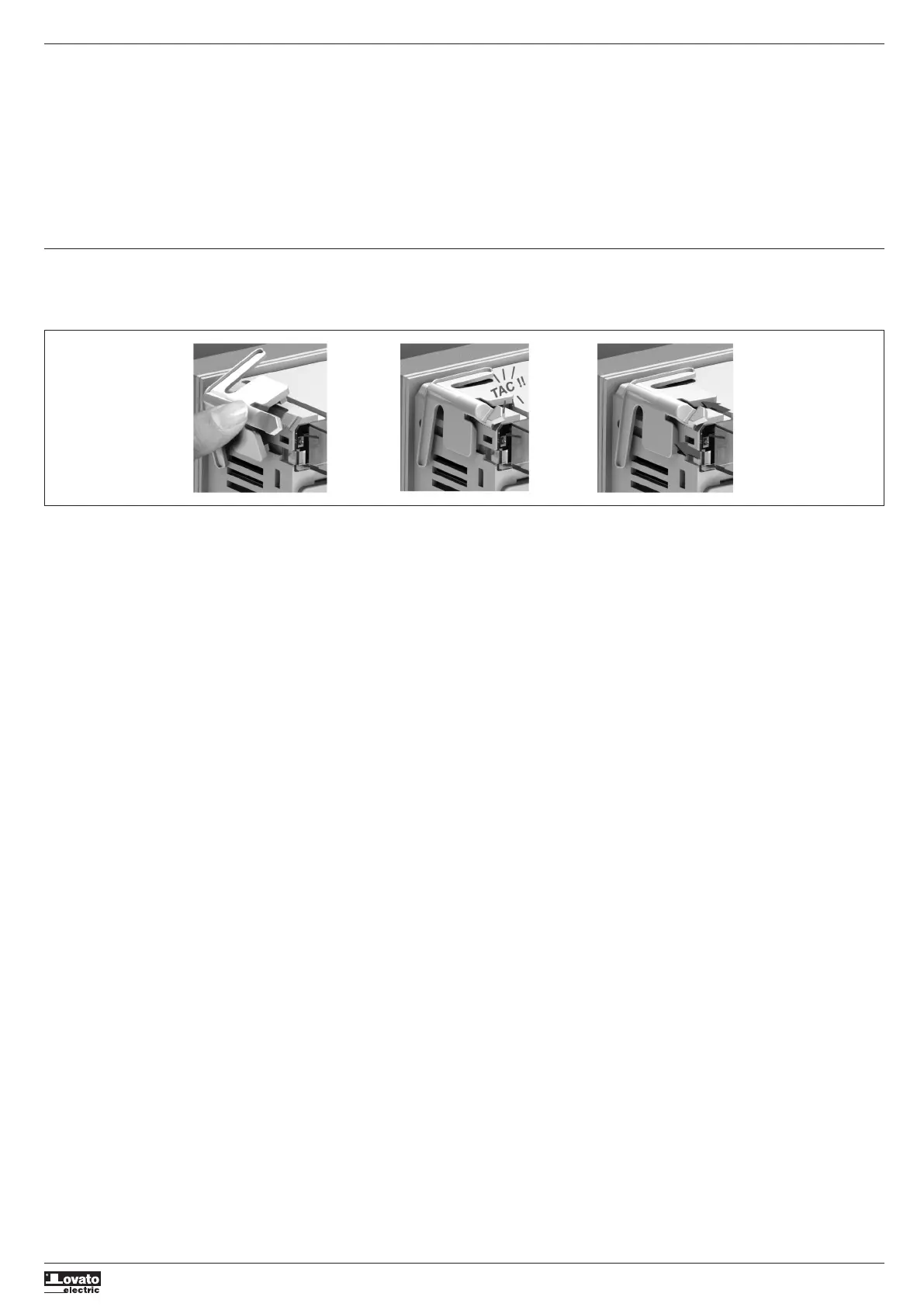

Dall’interno del quadro, per ciascuna delle quattro clips di fissaggio, posizionare la clip in una delle due guide laterali, premendo successivamente sullo spigolo della clip in modo da agganciare a scatto anche la
s
econda guida.
–
Spingere la clip in avanti facendo pressione sulle sue pareti laterali e facendole scorrere sulle guide fino che le apposite alette deformabili premono al massimo possibile contro la superficie interna del pannello.
–
Per i collegamenti elettrici fare riferimento agli schemi di connessione riportati nell’apposito capitolo e alle prescrizioni riportate nella tabella delle caratteristiche tecniche.
