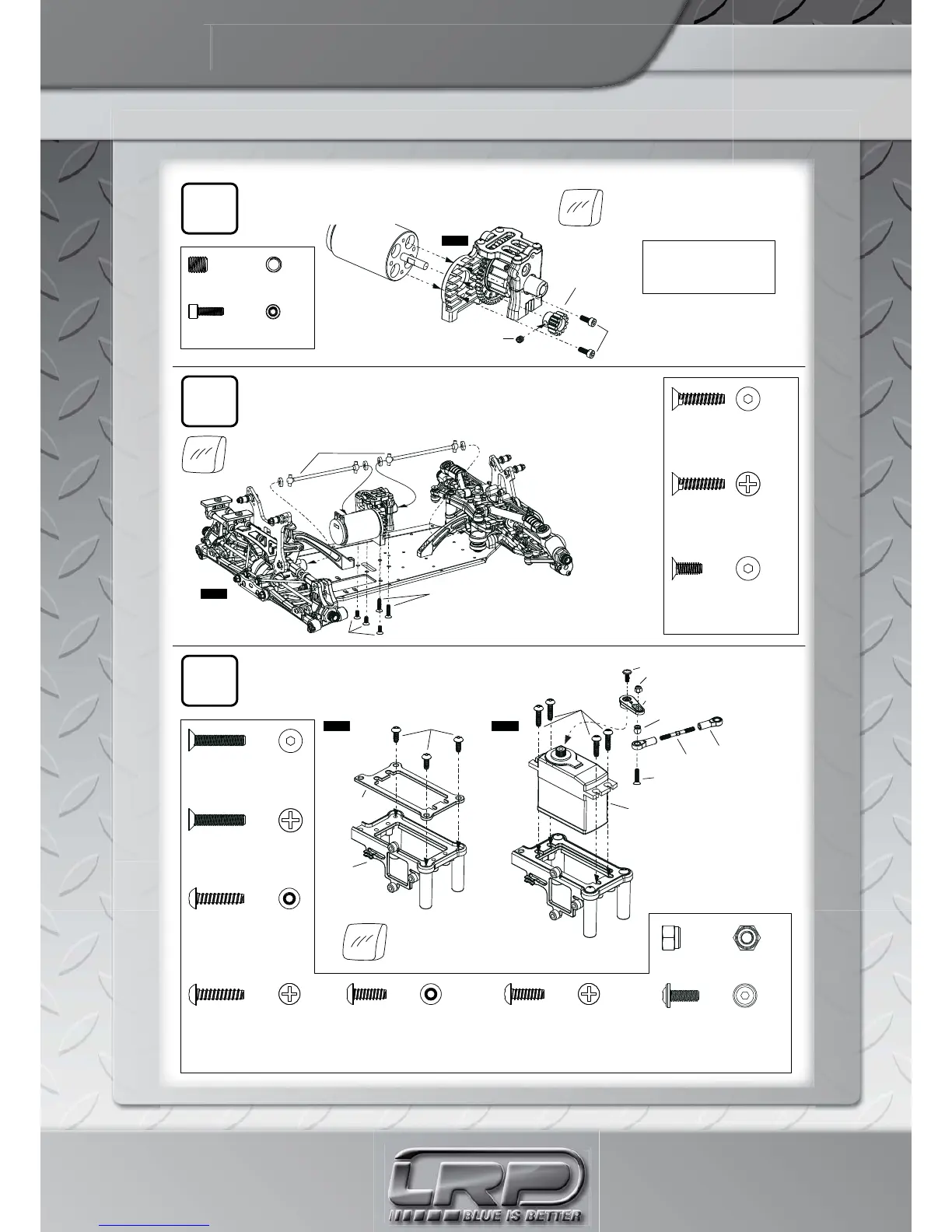

LRP S8 BXe - Page 15

ASSEMBLY OF THE MOTOR MOUNT
ZUSAMMENBAU DER MOTORHALTERUNG
Bag 5
Tüte 5
M4x4mm Set Screw x1
Madenschraube
M3x8
3mm
M3x14
132701
132304
132004
M3x14
M3x8
Team: 132252
RTR: 132024
Servo
132004
F=Futaba; J=Sanwa/KO/JR
132008
M4x4
132461 11T
M3x8
Step 2
Bag 5
Tüte 5
Step 3
ASSEMBLY OF THE CENTER DIFF AND THE MOTOR MOUNT
EINBAU VON MITTELDIFF UND MOTORTRÄGER
Bag 6
Tüte 6
ASSEMBLY OF THE SERVO MOUNT
ZUSAMMENBAU DER SERVOHALTERUNG
Step 1
Step 2
Team:
M4x15mm Countersunk x2
TP Screw
Senkkopf-
schneidschraube
M4x10mm Countersunk x3
TP Screw
Senkkopf-
schneidschraube
30
M3x8mm Screw x2
Schraube
31
32
M4x15
M4x10
RTR: 132457
Attention when mounting the screws,
not to injure the motor winding.
Beim Einbau darauf achten dass die
Motorbefestigungsschrauben nicht
die Wicklung beschädigen.
RTR:
M4x15mm Countersunk x2
TP Screw
Senkkopf-
schneidschraube
Team:
M3x8mm Button Head x3
TP Screw
Linsenkopf-
schneidschraube
Team:
M3x14mm Button Head x4
TP Screw
Linsenkopf-
schneidschraube
Team:
M3x14mm Countersunk x1
Screw
Senkkopfschraube
RTR:
M3x14mm Countersunk x1
Screw
Senkkopfschraube
M3x8mm Flanked Screw x1
Schraube mit Flansch
3mm Lock Nut x1
Stoppmutter
RTR:
M3x14mm Button Head x4
TP Screw
Linsenkopf-
schneidschraube
RTR:
M3x8mm Button Head x3
TP Screw
Linsenkopf-
schneidschraube
S. 15
S. 15
