LRP S8 BXe - Page 5

CVD Center Front Drive Shaft x1
CVD Mittelkardan vorne
Team:
M3x10mm Countersunk x6
TP Screw
Senkkopf-
schneidschraube
M3x25mm Screw x2
Schraube
M4x4mm Set Screw x1
Madenschraube
M3.5x20mm Countersunk x2
TP Screw
Senkkopf-
schneidschraube
Bag 2
Tüte 2
M3.5x20
132283
132455
M4x4
5

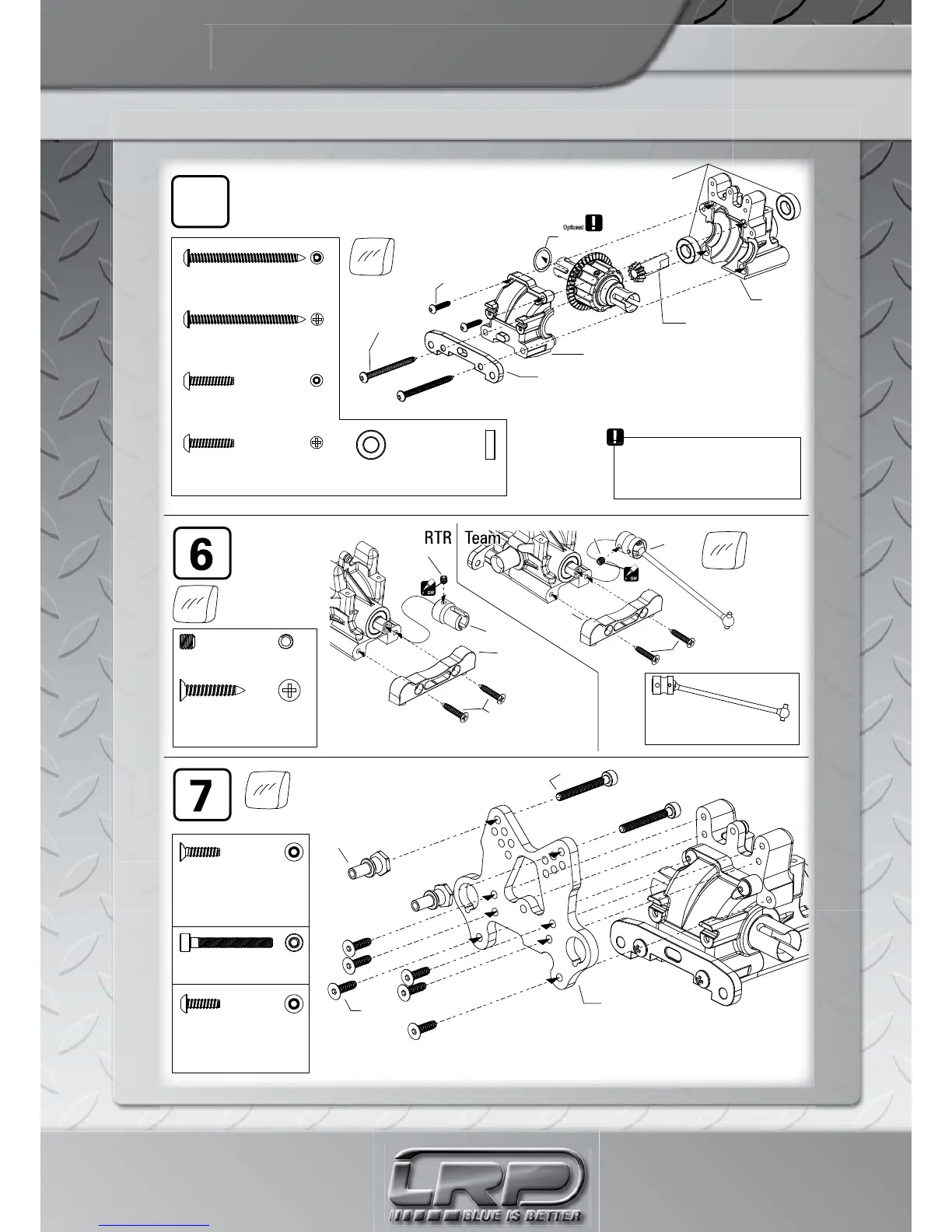

ASSEMBLY OF THE FRONT GEAR BOX
ZUSAMMENBAU DES VORDEREN GETRIEBES
Bag 2
Tüte 2
Bag 2
Tüte 2
Bag 2
Tüte 2
Use this M8x16mm washer to set the play
of the differential gear if needed.
Verwenden Sie diese M8x16mm Unterleg-
scheibe um das Spiel des Differential-
Zahnrades optimal einzustellen.
M3.5x20
M3x25
M3x10
Team: 132250
RTR: 132022
M4x4
132066
132005
132040
8x16mm Ball Bearing x2
Kugellager
M3x14mm
M3.5x45mm
Team: 132251
RTR: 132023
132060
132089
132013
132013
M8x16mm
Washer
Optional
Team:
M3.5x45mm TP Screw x2
Schneidschraube
Team:
M3x14mm TP Screw x2
Schneidschraube
RTR:
M3x14mm TP Screw x2
Schneidschraube
RTR:
M3.5x45mm TP Screw x2
Schneidschraube
RTR:
M3x12mm Button Head x6
TP Screw
Linsenkopf-
schneidschraube
