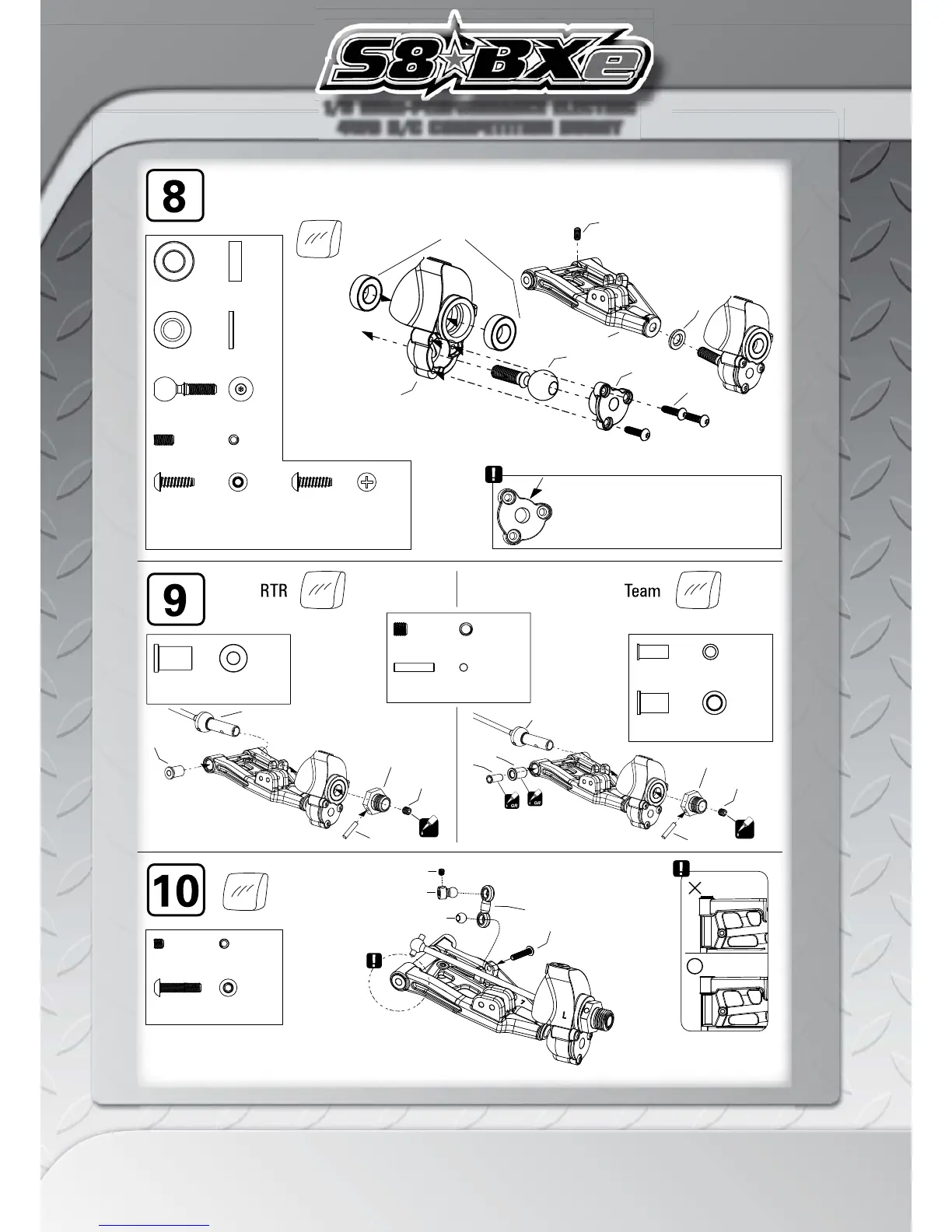

ASSEMBLY OF THE STEERING KNUCKLE AND THE FRONT SUSPENSION ARM
ZUSAMMENBAU DES LENKHEBELS UND VORDEREN QUERLENKERS
Bag 2
Tüte 2
Bag 2
Tüte 2
Bag 2
Tüte 2
Bag 2
Tüte 2
8x16mm Ball Bearing x4
Kugellager
Team:
M3x10mm Button Head x6
TP Screw
Linsenkopf-
schneidschraube
14mm Pivot Ball Washer x2
Pivotballunterlegscheibe
Pivot Ball x2
Pivotball
M4x8mm Set Screw x2
Madenschraube
Steel bushing x2
Stahlbuchse
Rubber bushing x2
Gummibuchse
M3x3mm Set Screw x2
Madenschraube
M3x14mm
Button Head Screw
x2
Linsenkopfschraube
Pivot ball has to move smoothly
after tightening the screws.
Der Pivotball muss sich nach
dem Anziehen derSchrauben noch
leicht bewegen lassen.
Indentation has to
face upwards the
steering knuckle.
Einkerbung mus am
Lenkhebel nach
oben zeigen.
M3x10
132009
132009
132011
M4x8
132089
Team: 132280
RTR: 132079
132016
132070
132054
132054
M5x4
M3x14
132291
132269
132070
132276
132276
M5x4
Team: 132282
RTR: 132081
132004
M3x3
132277
132072
nur Team
M5x4mm Set Screw x2
Madenschraube
3x14.6mm Pin x2
Stift
Plastic bushing x2
Plastikbuchse
RTR:
M3x10mm Button Head x6
TP Screw
Linsenkopf-
schneidschraube
