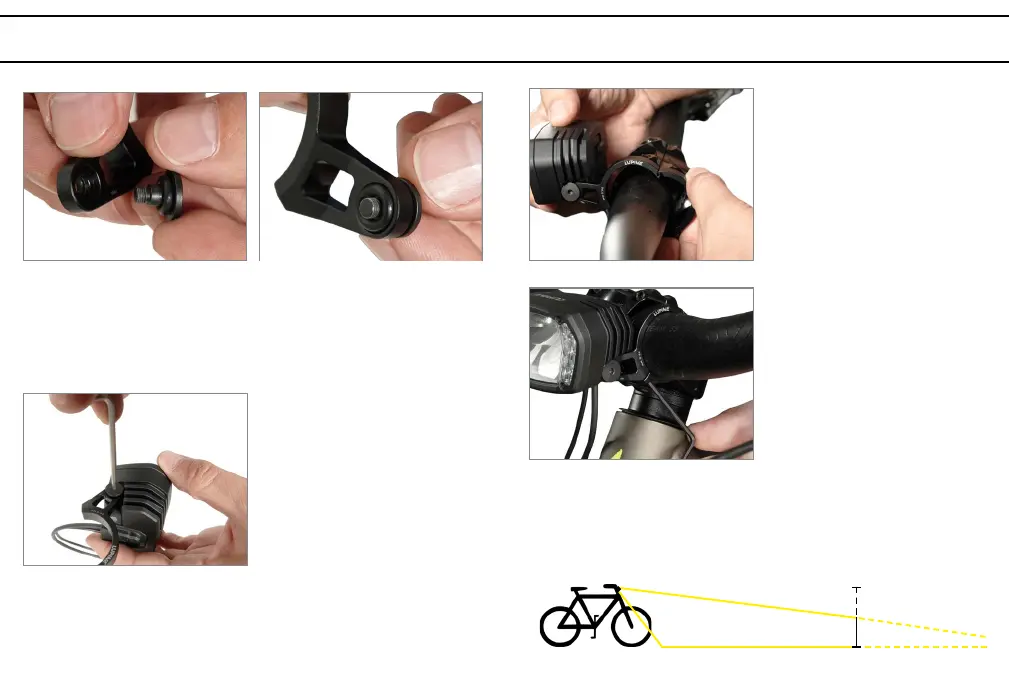

Montage
3. Positioniere die Lampe und
die obere Halterschelle auf der
gewünschten Seite des
Vorbaus. Führe dann die zwei
Hälften des Halters zusammen.
4. Richte die Lampe mit Halter
vorsichtig aus und schraube sie
mit dem beiliegenden 2,5er Inbus
mit maximal 1Nm fest.
Hinweis: Der Halter sollte möglichst nah am Vorbau anliegen. Die Nuten der
Verbindungsstelle müssen bündig ineinandergreifen. Der Lampenkopf sollte
möglichst zentriert und nah vor dem Vorbau befestigt sein.
3.
4.
Montage
1. Führe die M4 Bolzenschraube durch das entsprechende Loch der oberen
Halterschelle. Beachte dabei die Reihenfolge:
Schraube / O-Ring / Halter / O-Ring
2. Befestige die obere Halterschelle
mit Hilfe des beiligenden 3er
Inbus am Lampenkopf. (2Nm)
Hinweis: Die Schraube sollte sich
möglichst leichtgängig einschrauben
lassen. Ist das nicht der Fall, bitte
erneut gerade ansetzen, sonst kann
das Gewinde beschädigt werden.
2.
1.
Ausrichtung der Lampe am Bike:
Höhe des Lichtkegels nach 5m:
Halbe Höhe wie bei Austritt
Anbauhöhe 400-1200mm
5m:
1/2
