A
Pressione e solte o botão “Cal.” do sensor
de luz natural.
B
Ligue as luzes do ambiente usando o botão
de alternância do relé no módulo de relé
PowPak ou em um Pico associado.
C
Pressione e mantenha o botão “Cal.” por 6segundos.
D
Saia do ambiente por 5 minutos para concluir a calibração.
Nota: Quando a calibração estiver concluída, todas as luzes
piscarão e começarão a responder à luz natural.
vive.lutron.com
X
Programação com o Vive hub
2
A
Use um dispositivo com
sistema iOS
® ou Android®.
C
Abra o aplicativo e siga as
instruções.
Nota: Para obter outras informações
sobre configuração, programação
e resolução de problemas com um
sistema Vive, consulte as instruções
de instalação incluídas no Vive hub ou
visite o site www.lutron.com/vive
Nota: Para programar o módulo de
relé PowPak sem o Vive hub, veja
abaixo.
X
Vive
B
Faça o download do
aplicativo Vive da Lutron.

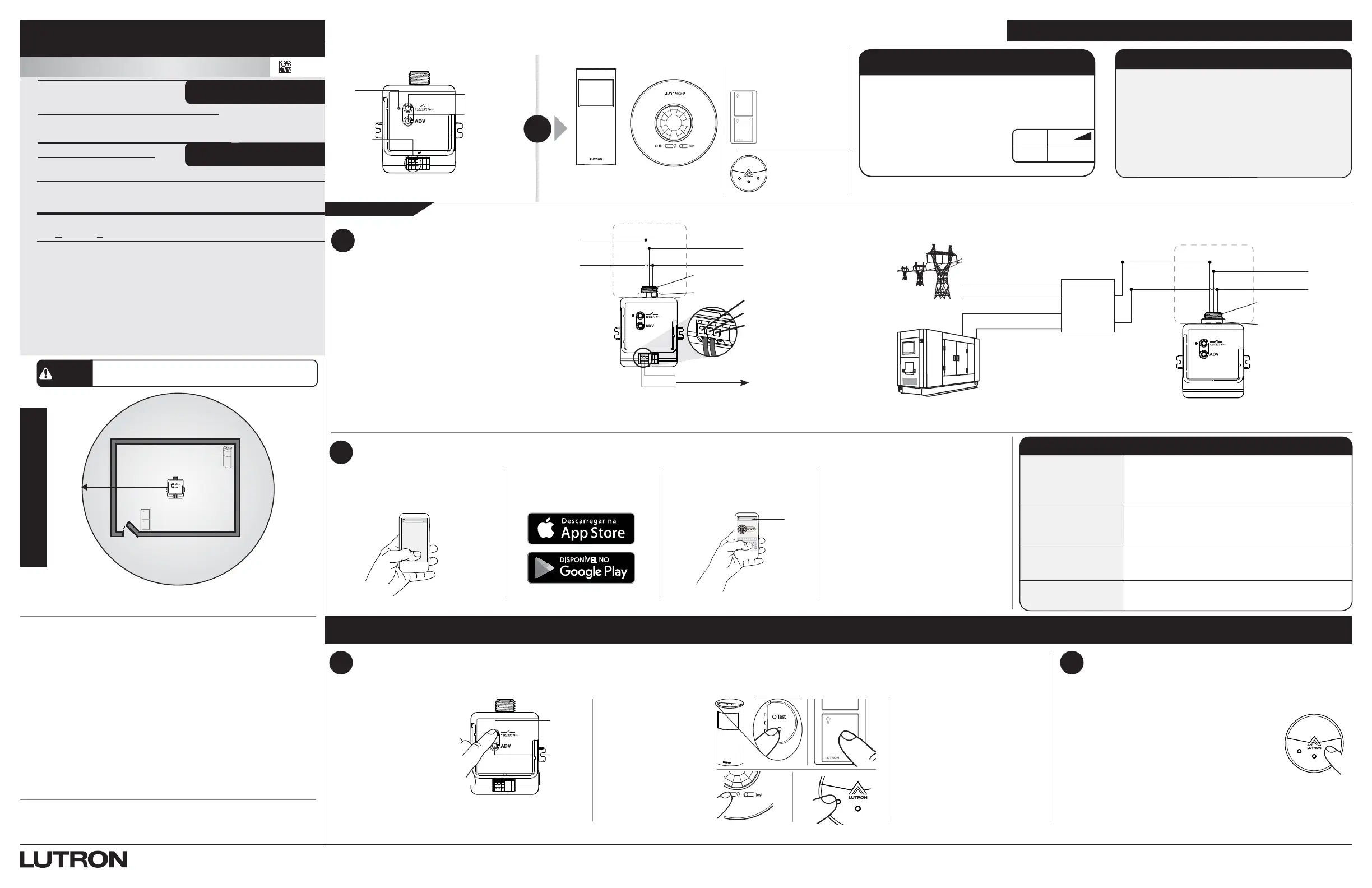

PowPak | Programação sem o Vive Hub
Comece aqui
1
A
O módulo de relé PowPak pode ser instalado numa caixa
de derivação ou numa caixa de ordenamento (marshalling)
usando o condutor de fios (fornecido) ou parafusos de
montagem (não fornecidos). Consultar todas as directivas
nacionais e locais quanto aos códigos que regem uma
instalação apropriada.
Se a unidade for instalada dentro de uma caixa de
derivação, queira ver a Nota de Aplicação no. 423
(P/N 048423) em www.lutron.com
B
Uma vez instalada, fornecer energia ao Módulo de relé
PowPak.
C
Usar o botão relé de alternância para alternar entre o nível
de intensidade máxima e DESLIGADO (OFF) para verificar o
circuito eléctrico.
Instale o módulo de relé PowPak
Local de instalação sugerido: Colocar no
centro do compartimento para assegurar que
a área tem uma cobertura de RF apropriada.
Parte da família Vive
PowPak | Instalação
Módulo de relé
Português
041647
Rev. A
03/2018
RMJS-16R-DV-B | URMJS-16R-DVB |
RMJS-16R-DV-B-EM
Com Softswitch
RMJS-16RCCO1DV-B | URMJS-16RCCO1DVB
Com Softswitch e status de ocupação CCO
120 / 277 V~ 50 / 60 Hz 16 A
1/2 HP a 120 V~ 1
1
⁄2 HP a 277 V~
Todos os transmissores sem fio devem ser instalados
dentro de 9 m (30 pés) do módulo de relé PowPak.
Sensor de
ocupação Radio
Powr Savr
9 m (30 pés)
Máximo
12 m (40 pés)
9 m (30 pés)
Módulo de
relé PowPak
Instale no centro do ambiente para
maximizar a cobertura RF.
Controle
remoto
Pico
Nota sobre substituição:
RMJS e URMJS - o modelo “S” pode substituir o modelo que não é “S”
Notas importantes: Leia antes de instalar.
• Para ser instalado por eletricista qualificado, de acordo com os códigos elétricos
locais e nacionais (inclusive testes e manutenção periódicos dos sistemas de
emergência).
• Nota: Use somente condutores de cobre.
• Verifique se o tipo de dispositivo e de classificação é adequado para a aplicação.
• NÃO instale se o produto tiver algum dano visível.
• Se a umidade ou condensação forem evidentes, deixe o produto secar
completamente antes da instalação.
• Opera entre 0 °C (32 °F) e 55 °C (131 °F).
• 0% a 90% de umidade, sem condensação.
• Somente para uso interno.
RMJS-5R-DV-B
RMJS-5RCCO1-DV-B
Com status de ocupação CCO
120 / 277 V~ 50 / 60 Hz 5 A
1/6 HP a 120 V~ 1/3 HP a 277 V~
Módulo de relé PowPak
Plenum listado UL 2043
Listado UL 924 (RMJS-16R-DV-B-EM)
Tes t
Link
Cal.
Para cada sistema, assegure-se que você tenha:
Ao menos um módulo de relé PowPak Pelo menos um transmissor sem fio.
Componentes necessários
Sensor de ocupação
Radio Powr Savr (10 no máximo)
Módulo de relé PowPak
LED
indicador
do estado
da carga
Relé de
alternância
Operações
avançadas
Saída do
fechamento
por contato
(CCO)
(Classe 2)
(Opção CCO status ocupação mostrado)
Módulo de relé
sem status
de ocupação
CCO também
disponível.
Sensor de luz
natural
Radio Powr Savr
(1 no máximo)
Controle
remoto Pico
(10 no máximo)
Atendimento ao cliente www.lutron.com/support
+
Associe transmissores sem fio ao módulo de relé PowPak
Antes de iniciar esta etapa, assegure-se que não existem outros módulos PowPak sendo configurados dentro do mesmo prédio. É possível que os
transmissores sem fio de outros sistemas sejam associados incorretamente a este sistema.
1
A Mantenha o botão
de alternância do relé
no módulo de relé
PowPak apertado
por 6 segundos para
entrar no modo de
associação.
B
Mantenha o botão indicado
num transmissor sem fio
apertado por 6 segundos
para associar o dispositivo.*
Repita o procedimento para
qualquer transmissor sem
fio adicional.
C Mantenha o botão de alternância
do relé no módulo de relé PowPak
apertado por 6 segundos para
salvar a(s) associação(ões).
* Se não houver o botão
g, segure o botão “Lights
Off” (luzes apagadas).
Nota: A carga vai
piscar uma vez
após cada etapa
para confirmar uma
conclusão bem-
sucedida.
Tes t
Link
Cal.
Calibre o sensor de luz natural
Radio Powr Savr
O sensor de luz natural controlará igualmente todas as
luminárias com fio.
2
D
Instale permanentemente os
transmissores sem fio
(Consulte os guias de instalação dos
componentes individuais para obter
informações.)
Test
Link
Relé de
alternância
Operações
avançadas
Lutron, Pico, PowPak, Softswitch, e Vive são marcas comerciais da Lutron Electronics Co., Inc., registradas nos EUA e em outros países. Radio Powr Savr é uma marca comercial da Lutron Electronics Co., Inc. Safari é uma marca comercial da Apple Inc., registrada nos EUA e em outros países. O sistema iOS é uma marca
comercial registrada da Cisco nos EUA e em outros países, sendo usado sob licença. Google é uma marca comercial registrada, e Android e Chrome são marcas comerciais da Google Inc. NEC é uma marca comercial do National Fire Protection Association, Quincy, Massachusetts. ©2013 – 2018 Lutron Electronics Co., Inc.
Lutron Electronics Co., Inc. | 7200 Suter Road
Coopersburg, PA 18036-1299, EUA
Atendimento ao client | 1.844.LUTRON1 EUA., Canada, e as Caraíbas | +44.(0)20.7680.4481 Europa | +1.610.282.3800 Outras | www.lutron.com/support
Garantia limitada:
www.lutron.com/TechnicalDocumentLibrary/369-119_Wallbox_Warranty.pdf
Para obter informações sobre FCC/IC: Visite o site: www.lutron.com/fcc-ic
Solução de problemas www.lutron.com/support
A carga não responde ao(s)
transmissor(es) sem fio
• Certifique-se de que o disjuntor do módulo de relé PowPak está ligado.
• Certifique-se de que a carga foi conectada corretamente ao módulo de relé
PowPak.
• Certifique-se de que o transmissor sem fio foi corretamente associado ao módulo
de relé PowPak.
• Certifique-se de que a bateria do transmissor sem fio foi instalada corretamente.
Transmissor(es) sem fio não
podem ser associados ao
módulo de relé PowPak
• O número máximo de transmissores sem fio foi associado ao módulo de relé
PowPak. Para remover um transmissor sem fio instalado anteriormente, toque três
vezes o botão usado para a associação no transmissor sem fio, e, no terceiro toque,
mantenha o botão apertado por três segundos e em seguida toque mais três vezes.
O PowPak está em modo de
emergência (somente o
RMJS-16R-DV-B-EM)
• Em sistemas com Vive hub: entre em contato com o atendimento ao cliente
da Lutron para obter mais detalhes.
• Em sistemas sem Vive hub: espere 90 minutos para que o PowPak volte ao
funcionamento normal.
PowPak não entrará em modo
de emergência (somente o
RMJS-16R-DV-B-EM)
• Entre em contato com o atendimento ao cliente da Lutron para obter mais
detalhes.
MEDIDAS DE PROTEÇÃO IMPORTANTES
Ao usar equipamentos elétricos, devem ser seguidas sempre precauções básicas de
segurança, dentre elas:
LEIA E SIGA TODAS AS INSTRUÇÕES
DE SEGURANÇA.
• Não use em ambientes externos.
• Não monte equipamentos próximos de gás ou aquecedores elétricos.
• Os equipamentos devem ser montados em locais e em alturas onde não estejam
sujeitos a alterações feitas por pessoas não autorizadas.
• O uso de equipamentos acessórios não recomendados pelo fabricante pode
provocar situações de falta de segurança.
• Não use este equipamento para fins diferentes dos que lhe tiverem sido destinados.
GUARDE ESTAS INSTRUÇÕES
Perigo de choque. Pode resultar em ferimentos graves ou morte.
Desligue a energia no disjuntor antes de instalar a unidade.
AVISO
Restaurar padrões de fábrica
Nota: Em alguns casos pode ser necessário restaurar os
padrões de fábrica do módulo do relé PowPak.
A
Toque três vezes o botão de
operações avançadas (“ADV”)
no
módulo de relé e mantenha-o apertado até que o LED comece
a piscar lentamente.
B
Dentro de 3 segundos piscando, solte e toque três vezes o
botão novamente e o LED piscará rapidamente indicando que a
unidade foi restaurada aos padrões de fábrica.
Nota: Qualquer associação ou programação instalada ou con-
figurada anteriormente com a unidade será perdida e precisará
ser reprogramada.
Informações da CCO
• Alguns PowPak módulos de relés incluem uma saída de
fechamento por contato seco que proporciona o status de
ocupação para equipamentos de terceiros tais como sistemas
de gerenciamento de edifícios, controladores HVAC e VAV.
• O CCO oferece tanto saídas do tipo mantidas normalmente
abertas (NO) quanto as do tipo normalmente fechadas (NC).
• CCO avaliado para comutar cargas
resistivas em tensões até 24 V apenas.
Para controlar adequadamente cargas
indutivas como relês, solenóides, ou
motores, consulte a Nota de aplicação # 434.
Tensão
alternada
0-24 V-
0-24 V~
Carga
restiva
1,0 A
0,5 A
R
Perfuração para Ligação de 21 mm (1/2 pol)
Conector de Fios
Nota: Ao conectar o modelo CCO a sistemas
de terceiros, use fio sólido ou torcido de
0,5 mm
2
a 1,5 mm
2
(20 AWG a 16 AWG).
Para equipamentos de terceiros
NO (Normalmente aberto)
NC (Normalmente fechado)
COM (Comum)
A operação do CCO só é afetada por
sensores de ocupação ou vazio associados.
Ambiente ocupad: NO = Fecha NC = Abre
Ambiente vazio: NO = Abre NC = Fecha
Linha/
quente
(Preto)
Neutro
Linha/quente
comutada (Vermelha)
Para a carga
Neutro (Branco)
Caixa de derivação
Para cargas de
emergência
Gerador de
emergência backup
Interruptor de
transferência
automática
Energia
elétrica regular
Neutro
Alimentação normal
120 / 277 V~
Neutro
Alimentação de emergência
120/277V~
Nota: Para a manutenção e os testes periódicos
dos sistemas de emergência, use o botão
de alternação do RMJS-16R-DV-B-EM para
garantir a operação adequada. Os botões do
PowPak devem permanecer acessíveis.
Nota: Interrupções momentâneas de energia podem
provocar o modo de emergência no controlador
da luminária. Veja mais detalhes na seção de
Solução de problemas.
Somente o RMJS-16R-DV-B-EM
Linha/quente
(Preto)
Neutro
Linha/quente
comutada (Vermelha)
Neutro (Branco)
Caixa de derivação
Perfuração para Ligação
de 21 mm (1/2 pol)
Conector de Fios
