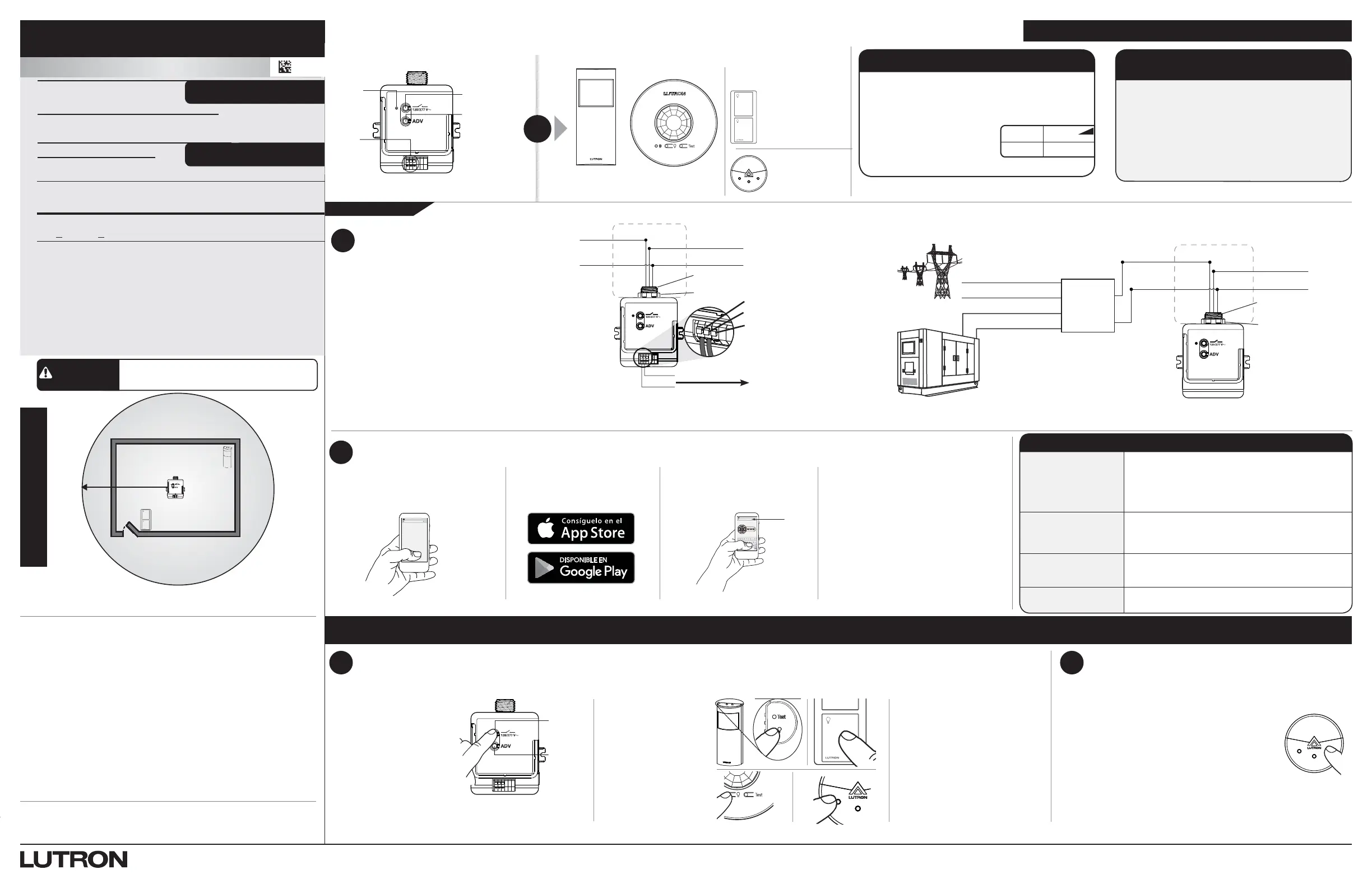

A
Pulse y suelte el botón “Cal.” del sensor
de luz diurna.
B
Encienda las luces de la habitación utilizando el
botón de conmutación del relé del módulo relé
PowPak o un Pico asociado.
C
Pulse y mantenga pulsado el botón “Cal.”
durante 6 segundos.
D
Salga de la habitación durante 5 minutos para completar la
calibración.
Nota: Cuando la calibración se haya completado, todas las luces
destellarán y comenzarán a responder a la luz diurna.
vive.lutron.com
X
Programación con un hub Vive
2
A
Utilice un dispositivo
compatible con iOS
® o
Android
®.
C
Abra la aplicación y siga
las instrucciones.
Nota: Para obtener información
adicional sobre la configuración,
programación y resolución de
problemas con un sistema Vive,
consulte las instrucciones de
instalación incluidas con el hub Vive
o visite www.lutron.com/vive
Nota: Para programar el
módulo de
relé PowPak sin un hub Vive, consulte
más abajo.
X
Vive
B
Descargue la aplicación
Vive de Lutron.
PowPak | Programación sin un hub Vive
Comience aquí
1
A
Un módulo de relé PowPak puede ser instalado en una
caja de conexiones o una caja organizadora utilizando la
tuerca del conducto (incluida) o con tornillos de montaje (no
incluidos). Para obtener una instalación adecuada consulte las
normativas eléctricas locales y nacionales.
Cuando instale un equipo dentro de una caja de conexiones,
consulte la nota de aplicación Nº 423 (N/P 048423) a
www.lutron.com
B
Una vez instalado, energice el módulo relé PowPak.
C
Utilice el Botón conmutador del relé para alternar entre el
extremo alto y APAGADO para verificar el cableado.
Instale el módulo relé PowPak
Ubicación de instalación sugerida: Centro de
la habitación para asegurar una cobertura
adecuada de RF del área.
Parte de la familia de productos Vive
PowPak | Instalación
Módulo de relé
Español
041647
Rev. A
03/2018
RMJS-16R-DV-B | URMJS-16R-DVB |
RMJS-16R-DV-B-EM
Con Softswitch
RMJS-16RCCO1DV-B | URMJS-16RCCO1DVB
Con Softswitch y estado de presencia CCO
120 / 277 V~ 50 / 60 Hz 16 A
1/2 HP a 120 V~ 1
1
⁄2 HP a 277 V~
Todos los transmisores inalámbricos deben instalarse
dentro de 9 m (30 pies) de un módulo relé PowPak.
Sensor
de presencia
Radio Powr Savr
9 m (30 pies)
Máximo
12 m (40 pies)
9 m (30 pies)
Módulo
relé PowPak
Instale en el centro de la habitación
para aumentar la cobertura de RF.
Control
remoto
Pico
Nota para el reemplazo:
RMJS y URMJS - el modelo “S” puede reemplazar al modelo no “S”
Notas importantes: Lea antes de la instalación.
• Para ser instalado por un electricista calificado de acuerdo con todas las
normativas eléctricas locales y nacionales (incluidos la verificación y el
mantenimiento periódicos de los sistemas de emergencia).
• Nota: Utilice solamente conductores de cobre.
• Verifique que el tipo y la clasificación del dispositivo sean adecuados para la
aplicación.
• NO realice la instalación si el producto presenta algún daño visible.
• Si hay señales de humedad o condensación, deje secar completamente el
productoantes de la instalación.
• Opere entre 0 °C (32 °F) y 55 °C (131 °F).
• 0% a 90% de humedad, sin condensación.
• Para uso en interiores únicamente.
RMJS-5R-DV-B
RMJS-5RCCO1-DV-B
With Occupancy-Status CCO
120 / 277 V~ 50 / 60 Hz 5 A
1/6 HP a 120 V~ 1/3 HP a 277 V~
Módulo de relé PowPak
Homologado UL 2043 para plenum
Listado en UL 924 (RMJS-16R-DV-B-EM)
Tes t
Link
Cal.
Para cada sistema, asegúrese de tener:
Al menos un módulo relé PowPak Al menos un transmisor inalámbrico
Componentes requeridos
Sensor de presencia
Radio Powr Savr (Máximo de 10)
Módulo relé PowPak
LED
indicador
de estado
de carga
Botón
conmutador
del relé
Operaciones
avanzadas
Salida
de contacto
seco (CCO)
(Clase 2)
(Se muestra el módulo con estado de presencia CCO)
Tambien se
encuentra
disponible el
módulo
sin estado de
presencia CCO.
Sensor de luz
diurna
Radio Powr Savr
(Máximo de 1)
Control
remoto Pico
(Máximo de 10)
Asistencia al cliente www.lutron.com/support
+
Asocie los transmisores inalámbricos al módulo relé PowPak
Antes de comenzar con este paso, asegúrese de que no se estén instalando otros módulos PowPak en el mismo edificio. Es posible que se
asocien por error transmisores inalámbricos de otros sistemas a este sistema.
1
A Mantenga
presionado el botón
conmutador del relé
en el módulo relé
PowPak durante
6 segundos para
ingresar al modo de
asociación.
B
Mantenga el botón
indicado del transmisor
inalámbrico durante
6 segundos para asociar
el dispositivo
.*
Repita esta acción para
asociar otros transmisores
inalámbricos
.
C
Mantenga presionado el botón
conmutador del relé del módulo relé
PowPak durante 6 segundos para
guardar las asociaciones.
* Si no hay un botón g,
mantenga presionado
el botón “Lights Off”
(Apagar Luces).
Nota: La carga
parpadeará una vez
después de cada
paso para confirmar
que fue completada
con éxito.
Tes t
Link
Cal.
Calibre el sensor de luz diurna
Radio Powr Savr
El sensor de luz diurna va a controlar todos los
artefactos conectados por igual.
2
D Instale transmisores inalámbricos de
forma permanente.
(Consulte las guías de instalación de
los componentes para obtener más
información).
Test
Link
Botón
conmutador
del relé
Operaciones
avanzadas
Lutron, Pico, PowPak, Softswitch, y Vive son marcas comerciales de Lutron Electronics Co., Inc., registradas en E.U.A. y en otros países. Radio Powr Savr es una marca comercial de Lutron Electronics Co., Inc. Safari es una marca comercial de Apple Inc., registrada en E.U.A. y en otros países. iOS es una marca comercial
registrada de Cisco en E.U.A. y en otros países y se utiliza bajo licencia. Google es una marca comercial registrada y Android y Chrome son marcas comerciales de Google Inc. NEC es una marca comercial de el National Fire Protection Association, Quincy, Massachusetts. ©2013 – 2018 Lutron Electronics Co., Inc.
Lutron Electronics Co., Inc. 7200 Suter Road
Coopersburg, PA 18036-1299 E.U.A.
Assistencia al cliente | 1.844.LUTRON1 E.U.A., Canadá, y el Caribe | +44.(0)20.7680.4481 Europa | +1.610.282.3800 Otros | www.lutron.com/support
La carga no responde a los
transmisores inalámbricos
• Asegúrese de que el interruptor del módulo de relé PowPak esté activado.
• Asegúrese de que la carga haya sido conectada adecuadamente al
módulo de relé PowPak.
• Asegúrese de que el transmisor inalámbrico esté correctamente asociado
al módulo de relé PowPak.
• Asegúrese de que la batería del transmisor inalámbrico esté instalada
correctamente.
Los transmisores inalámbricos
no pueden ser asociados al
módulo de relés PowPak
• Ha sido asociado al módulo de relél PowPak el número máximo de
transmisores inalámbricos. Para eliminar un transmisor inalámbrico
previamente configurado, pulse tres veces el botón utilizado para la
asociación en el transmisor inalámbrico; la tercera vez manténgalo
pulsado durante tres segundos y luego púlselo tres veces más.
PowPak está en el modo de
emergencia (sólo
RMJS-16R-DV-B-EM)
• En sistemas con un hub Vive: Para obtener detalles adicionales
póngase en contacto con la Asistencia al cliente de Lutron.
• En sistemas sin un hub Vive: Espere 90 minutos para que el
PowPak retorne a su operación normal.
PowPak no pasará al modo
de emergencia (sólo
RMJS-16R-DV-B-EM)
• Para obtener detalles adicionales póngase en contacto con la
Asistencia al cliente de Lutron.
Solución de problemas www.lutron.com/support
PRECAUCIONES IMPORTANTES
Cuando se utilicen equipos eléctricos se deberá adoptar siempre precauciones
básicas de seguridad, entre ellas las siguientes:
LEA Y SIGA TODAS LAS
INSTRUCCIONES DE SEGURIDAD.
• No utilizar al aire libre.
• No montar cerca de calefactores eléctricos o de gas.
• El equipo deberá montarse en lugares y alturas donde no resulte accesible a la
manipulación por personal no autorizado.
• El empleo de equipos accesorios no recomendados por el fabricante podría
ocasionar una condición insegura.
• No utilice este equipo para otro uso que el concebido.
GUARDE ESTAS INSTRUCCIONES
Peligro de electrocución. Podría dar como resultado lesiones
graves o la muerte. Antes de instalar la unidad, apague la
alimentación en el cortacircuitos.
ADVERTENCIA
Restablezca los valores
predeterminados de fábrica
Nota: En algunos casos puede ser necesario restablecer el módulo
de relé PowPak a la configuración predeterminada de fábrica.
A
Pulse tres veces el
botón de
operaciones avanzadas (“ADV”) en el
módulo de relé y manténgalo pulsado hasta que el LED comience
a destellar lentamente.
B
Dentro de los tres segundos del destello, suelte y pulse tres veces
de nuevo el botón y el LED destellará rápidamente, indicando que
el equipo ha sido restablecido a los valores predeterminados de
fábrica.
Nota: Toda asociación o programación establecida con
anterioridad para el equipo se perderá y tendrá que ser
reprogramada.
Información relacionada con la CCO
• Algunos PowPak
módulos de relés
incluyen una salida de
contacto seco que proporciona estado de presencia a
equipos de terceros como sistemas de manejo de edificios,
HVAC, y controladores VAV.
• CCO brinda salidas de tipo sostenido normalmente abiertas
(NO) y normalmente cerradas (NC).
• CCO clasificado para conmutar cargas
de resistencia a voltajes superiores
a 24V únicamente. Para controlar
cargas inductivas tales como relés,
solenoides o motores refierase a la nota de aplicación #434.
Voltaje de
conmutación
0-24 V-
0-24 V~
Carga de
resistencia
1,0 A
0,5 A
R
Nota: Cuando conecte un módulo con CCO a otros
sistemas de terceros, use un cable solido o trenzado
de 0,5 mm
2
a 1,5 mm
2
(20 AWG a 16 AWG).
Equipos de terceros
NO (Normalmente abierta)
NC (Normalmente cerrada)
COM (Commun)
La operación de la salida de contacto seco
sólo se ve afectada por sensores de presencia
o vacancia asociados.
Habitacion ocupada: NO = Cerrado NC = Abierto
Habitacion desocupada: NO = Abierto NC = Cerrado
Linea/Vivo
(Negro)
Neutro
Linea/Vivo
conmutado (Rojo)
Para la carga
Neutro (Blanco)
Abertura con tapa ciega de 21 mm (1/2 pulg)
Tuerca del conducto
Caja de conexiones
A las
cargas de
emergencia
Generador de
respaldo de
emergencia
Automatic
Transfer
Switch
Suministro
eléctrico
normal da la red
Neutro
Alimentación normal 120 / 277 V~
Neutro
Alimentación de emergencia
de 120/277 V~
Nota: Para la verificación y el mantenimiento periódicos
de los sistemas de emergencia, utilice el botón de
alternancia del RMJS-16R-DV-B-EM para asegurar
una operación adecuada. Asegúrese de que los
botones de PowPak permanezcan accesibles.
Nota: Las interrupciones momentáneas de la
alimentación eléctrica pueden invocar el modo
de emergencia en el controlador de dispositivos.
Para obtener más detalles consulte la sección de
Solución de problemas.
Sólo RMJS-16R-DV-B-EM
Linea/Vivo
(Negro)
Neutro
Linea/Vivo
conmutado (Rojo)
Neutro (Blanco)
Caja de conexiones
Garantía limitada:
www.lutron.com/TechnicalDocumentLibrary/369-119_Wallbox_Warranty.pdf
Para obtener información de FCC/IC: Visite: www.lutron.com/fcc-ic
Abertura con tapa ciega
de 21 mm (1/2 pulg)
Tuerca del conducto
