Lutron Electronics Sivoia QED SV-100SF-PI User Manual

Lea por favor
Instrucciones para la instalación
Deje una copia para el ocupante
SV-100SF-PI
Transformador de enchufar de 24 V~
E
ntrada: 120 V~ 50/60 Hz 0,93 A Salida: 24 V~ 50/60 Hz 3,59 A 95 VA Clase 2 (PELV)
Por favor leer antes de instalar.
Descripción
El SV-100SF-PI, vea la Figura 1, es un transformador de
enchufar de 24 V~, Clase 2 (PELV), que se utiliza con
las persianas automáticas
Sivoia o Sivoia QED . El transfor-
mador suministra la potencia suficiente para una Unidad de
Drive Electrónico
Sivoia o Sivoia QED para operar una
persiana de 9,29 metros cuadrados (100 pies cuadrados)
(20,90 metros cuadrados (225 pies cuadrados) para una
Unidad de Drive Motorizado de alto torque). El transfor-
mador está diseñado para ser enchufado en un receptáculo
estándar de 120 V~. El transformador tiene un fusible del
lado del secundario para proteger el dispositivo en caso de
un cableado incorrecto.
Cuidado - Todo el cableado se debe realizar de
acuerdo con los códigos eléctricos nacionales y
locales.
Cuidado - No coloque los terminales de CA en
cortocircuito.
Cuidado - Asegúrese de que la tierra está
conectada a la Unidad de Drive Electrónico
Sivoia o Sivoia QED .
Instalación
Nota: Cada transformador puede alimentar solamente
una Unidad de Drive Electrónico Sivoia o Sivoia QED.
1.Tienda el cableado de la Unidad de Drive
Electrónico hasta el transformador. Tienda el
cableado de alimentación de bajo voltaje y de tierra
desde la Unidad de Drive Electrónico hasta los
terminales de tornillo en el lado del secundario del
transformador. Vea la Figura 2.
2.
V
erifique que los terminales de salida de CA no
están en cortocircuito.
3.Enchufe el transformador en un receptáculo de
120 V~. Nota: Si la Unidad QED no tiene alimentación
de energía luego de conectar el transformador, presione
el botón de reiniciar del interruptor ubicado en el transfor-
mador.
Tipos de Cableado de Alimentación de
Energía y Longitudes Máximas
T
ipo Longitud Máxima
________________________________________________
3 conductores #16 AWG 60 metros (200 pies).
3 conductores #18 AWG 45 metros (150 pies).
3 conductores #20 AWG 30 metros (100 pies).
3 conductores #22
A
WG
18 metros (60 pies).

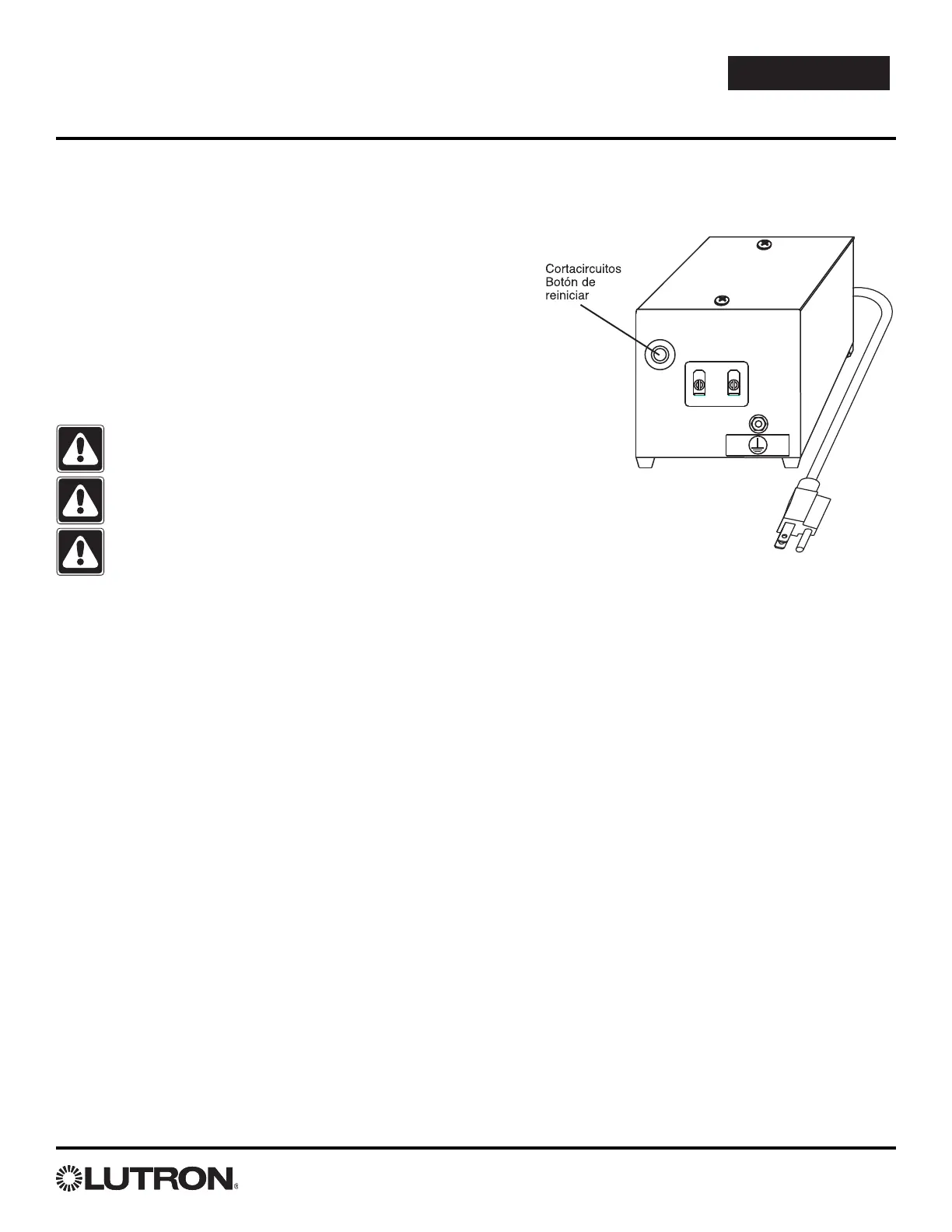

Figura 1
Sivoia QEDTM
Español
