D
irectives d’installation
S.V.P. laissez à l’occupant
SV-100SF-PI
Transformateur enfichable 24 V~
E
ntrée: 120 V~ 50/60 Hz 0,93 A Sortie: 24 V~ 50/60 Hz 3,59 A 95 VA Classe 2 (PELV)
Veuillez lire avant de procéder à l’installation.
Description
L
e SV-100SF-PI, Voir figure 1, est un transformateur
e
nfichable 24 V~, Classe 2 (PELV) qui est utilisé avec un
store motorisé
Sivoia ou Sivoia QED . Le transformateur
procure suffisamment de puissance pour une Unité de
Conduite Électronique Sivoia QED. L’Unité de Conduite
Électronique gère 9,29 m
2
(100 pieds carrés) d’ombrage
(20,9 m
2
(225 pied carrés) pour une unite de conduite à
couple élevé). Le transformateur a été conçu pour être
enfichable à un réceptacle standard de 120 V~. Le trans-
formateur contient un fusible du côté secondaire pour pro-
téger l’unité advenant un mauvais raccordement.
Mise en garde – Tout câblage doit être conforme
aux codes d’électricité locaux et nationaux..
Mise en garde – Ne pas court-circuiter la sortie
des terminaux CA.
Mise en garde – S’assurer que la mise à terre est
branché au Sivoia ou Sivoia QED Unité de
Conduite Électronique.
Installation
Note: Chaque transformateur ne peut alimenter qu’un seul
Sivoia ou Unité de Conduite Électronique Sivoia QED.
1.Amener le câblage de l’Unité de Conduite
Électronique au transformateur. Amener le câblage
de basse tension et mise à la terre de l’Unité de
Conduite Électronique aux bornes à vis du côté
secondaire du transformateur. Voir figure 2.
2.S’assurer que les sorties des terminaux CA
ne soient
pas court-circuitées.
3.Brancher le transformateur dans une prise de
courant de 120 V~. Note: Si l’Unité de Conduite
Électronique n’est pas alimenté après sa connexion
au transformateur, appuyez sur le bouton disjoncteur
localisé sur le transformateur
.
Types de filage d’alimentation et
longueurs maximales
Type Longueur maximale
________________________________________________
3 conducteurs #16
A
WG
60 m (200 pi.)
3 conducteurs #18 AWG 45 m (150 pi.)
3 conducteurs #20 AWG 30 m (100 pi.)
3 conducteurs #22 AWG 18 m (60 pi.)

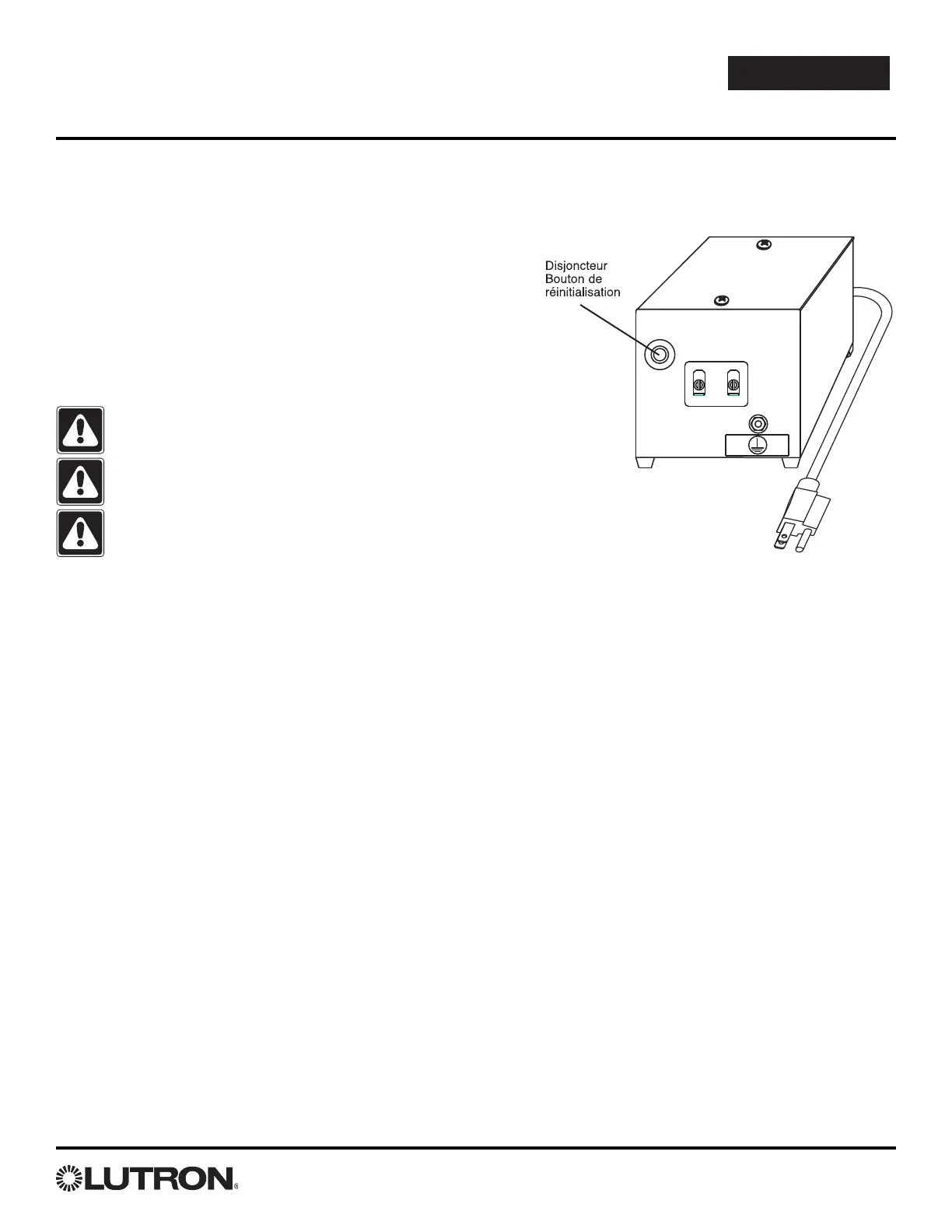

Figure 1
Sivoia QEDTM
Français
