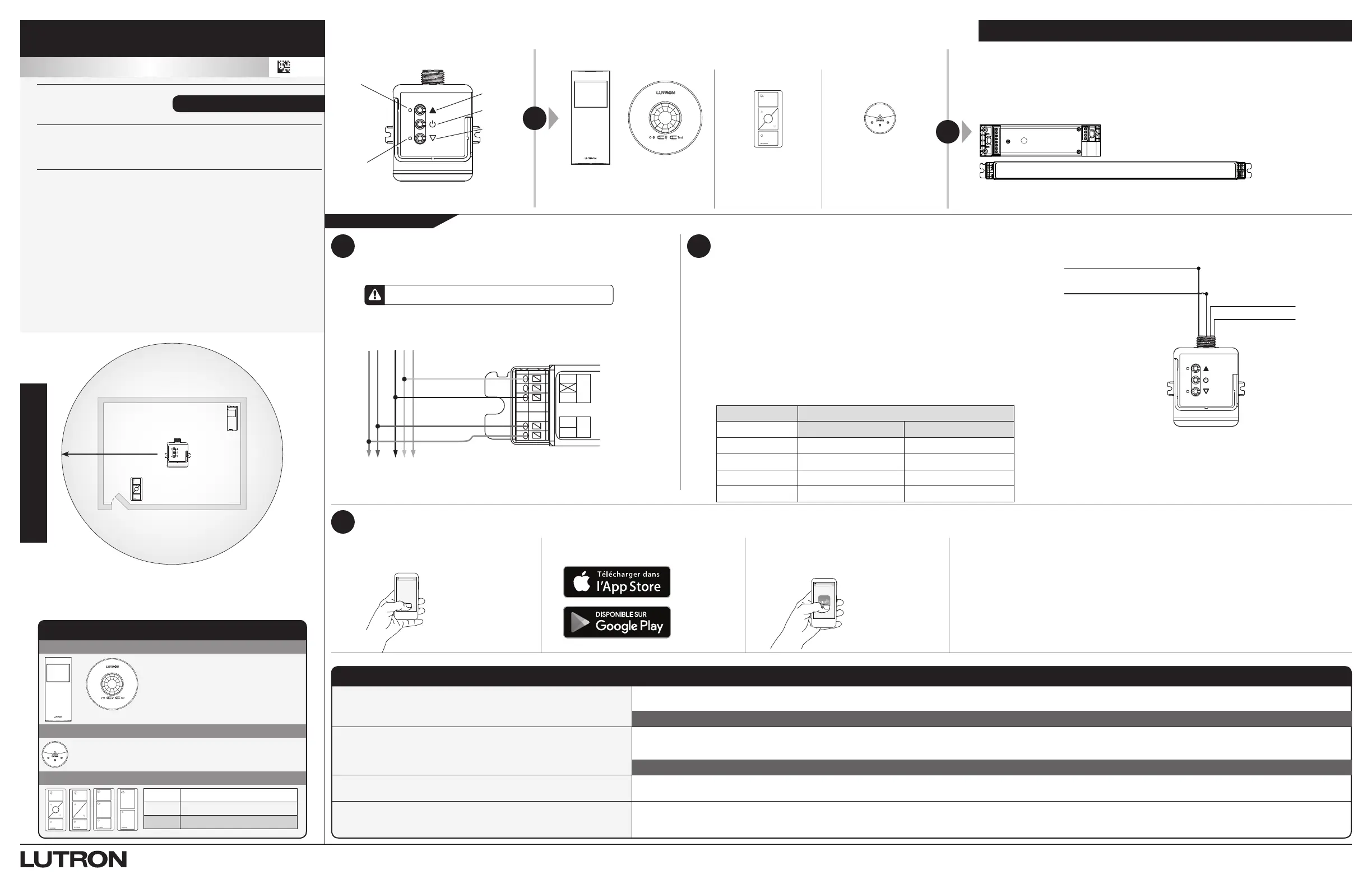

Lutron Electronics Vive Series Installation

041588
Rév. A
04/2019
PowPak | Installation
Module de commande avec EcoSystem
Test
Link
Cal.
+
Pour chaque système, assurez-vous d’avoir:
Un module de commande PowPak Au moins un transmetteur sans fil
Au moins un pilote de DEL EcoSystem ou un ballast fluorescent
Composants requis
Détecteur d’occupation/inoccupation
Radio Powr Savr
(10 maximum)
Détecteur de lumière du
jour Radio Powr Savr
(1 maximum)
Télécommande Pico
(10 maximum)
64 mA garanti pour les lignes de commande. Peut être préinstallé dans un luminaire
Remarque: Tous les pilotes et ballasts utilisés avec les commande Vive sans fil doivent être conformes
aux limites d’un appareil de Classe A en vertu de la partie 15 des règles de la FCC.
Monter
Alterner
Baisser
DEL supérieure
Cet appareil peut être installé dans un boîtier de raccordement ou un boîtier de regroupement avec l’écrou de conduit
ou des vis de montage et doit être installé loin d’un luminaire/plafonnier L’appareil ne doit PAS être monté à l’intérieur
ou sur un luminaire/plafonnier ou autre boîtier métallique. Une installation incorrecte peut entraîner une dégradation
des communications sans fil, des défaillances de communication intermittentes ou continues et ne sera pas couverte
par la garantie.
Concernant les applications pour lesquels le code exige l’installation de la commande de luminaire PowPak à
l’intérieur d’un boîtier de raccordement supplémentaire (p. ex. aux États-Unis), veuillez consulter la note d’application
nº423 de Lutron (nº de pièce048423) sur www.lutron.com.
+
Détecteurs d'occupation
Détecteur de lumière du jour
Commandes sans fil
Occupé : Toutes les lumières à 100 %.
Inoccupé : Toutes les lumières éteintes
Test
Link
Cal.
Les lumières se tamisent en réaction à la lumière du jour.
Activé Toutes les lumières à 100 %
Favori Toutes les lumières à 50%
Éteinte Toutes les lumières éteintes
Fonctionnalité par défaut
2
A Le module de commande PowPak peut être installé dans un boîtier de
raccordement ou un boîtier de regroupement avec l’écrou de conduit (fourni)
ou des vis de montage (fourni) et doit être installé loin d’un luminaire/plafonnier.
L’appareil ne doit PAS être monté à l’intérieur ou sur un luminaire/plafonnier ou
autre boîtier métallique. Veuillez consulter les codes électriques en vigueur pour
une installation correcte.
B Une fois installé, mettez le module de commande PowPak sous tension.
C Utilisez les boutons de Alterner «u», Monter «
▲
» et Baisser «
Δ
» pour
vérifier le câblage des commandes.
Français
Tous les transmetteurs sans fil doivent être installés
à moins de 9m (30 pi) du module de commande
PowPak avec la technologie EcoSystem.
Commande EcoSystem / DALI : 18 V-
Courant d’alimentation garanti : 64 mA
Courant d’alimentation maximal : 250 mA
120 – 277 V~ 50 / 60 Hz 80 mA
RMJS-ECO32-SZ
A Raccordez le câblage du secteur (conducteur, neutre) sur chaque luminaire.
B Connectez la commande EcoSystem à chaque luminaire.
1
E1
E2
NEU
HOT
EcoSystem
MAINS
Vers des luminaires EcoSystem supplémentaires
Neutre
Ligne/Sous tension
E1 / DA+
E2 / DA-
+
–
AVERTISSEMENT! Risque d’électrocution. Peut causer des blessures graves ou la mort.
Coupez l’alimentation au niveau du disjoncteur avant d’installer l’unité.
Exemple de
pilote de DEL
représenté
Remarques importantes: Veuillez lire avant l’installation.
À faire installer par un électricien qualifié conformément à tous codes
électriques en vigueur.
• N’utilisez que des conducteurs en cuivre.
• Veillez à ce que le type d’appareil et sa caractéristique nominale
conviennent à l’application.
• Ne l’installez PAS si le produit présente des dommages visibles.
• Si de l’humidité ou de la condensation est apparente, laissez le produit
sécher avant son installation.
• Fonctionne de 0°C à 40°C (32°F à 104°F), température ambiante.
• 0 à 90 % d’humidité, sans condensation.
• Utilisation à l’intérieur seulement.
Commencez ici
X
Vive
Programmation avec un hub Vive
3
Monter, câbler et installer les appareils et
luminaires EcoSystem
Consultez le guide d’installation des appareils tiers
Installer le module de commande PowPak
avec la technologie EcoSystem
Emplacement recommandé pour l’installation : Au centre de la
pièce pour assurer une bonne couverture RF de l’espace.
A Utilisez un appareil compatible avec iOS
ou Android.
B Téléchargez l’application Vive de Lutron. C Ouvrez l'application et suivez les instructions.
Remarque : Pour plus d’information sur la configuration, la programmation et le dépannage
avec un système Vive, veuillez vous reporter aux instructions d’installation fournies avec le hub
Vive ou consulter www.lutron.com/vive
Remarque: Pour programmer le module de commande PowPak avec la technologie
EcoSystem sans hub Vive, consultez le verso.
Assistance à la clientèle www.lutron.com/support
Dépannage www.lutron.com / vive
Les ballasts ne peuvent pas être commandés au niveau local
à partir du module de commande PowPak avec la technologie
EcoSystem.
• Vérifiez que les disjoncteurs du module de commande PowPak sont activés.
• Vérifiez que les lignes de commande EcoSystem sont raccordées aux luminaires.
Restaurer les réglages d'usine.
Les lumières ne répondent pas aux transmetteurs sans fil.
• Vérifiez que les disjoncteurs du module de commande PowPak et des ballasts sont activés.
• Vérifiez que les transmetteurs sans fil sont associés au module de commande PowPak.
• Vérifiez que les transmetteurs sans fil se trouve à moins de 9m (30pi) du module de commande PowPak.
Restaurer les réglages d'usine.
Les lumières sont instables au réglage du seuil bas ou clignotent/
scintillent à l’allumage et à l’extinction.
• Ajuster le réglage du seuil bas.
Les transmetteurs sans fil ne peuvent pas s’associer au module de
commande PowPak avec la technologie EcoSystem.
• Vérifiez que les transmetteurs sans fil se trouve à moins de 9m (30pi) du module de commande PowPak.
• Le nombre maximal de transmetteurs sans fil a été associé au module de commande PowPak. Pour supprimer un transmetteur sans fil réglé précédemment,
appuyez sur le bouton du transmetteur sans fil trois fois; la troisième fois, maintenez le bouton trois secondes puis appuyez de nouveau trois fois.
Appartient à famille Vive
vive.lutron.com
X
EcoSystem vers
les luminaires
E1 / DA+ (Violet)
E2 / DA- (Violet/Blanc)
Neutre (Blanc)
Ligne/Sous tension (Noir)
Lutron Electronics Co., Inc.
7200 Suter Road
Coopersburg, PA 18036
041695
Rév. A
04/2019
DEL
inférieure
9 m (30 pi)
maximum
Détecteur
d’occupation
Radio Powr Savr
Télécommande
Pico
Module de
commande PowPak
À installer au centre de la pièce pour
maximiser la couverture RF.
Module de
commande
PowPak
Diamètre des fils Longueur totale du câble de la liaison numérique
EcoSystem DALI
4,0 mm
2
(12 AWG) 671 m (2 200 pi) 300 m (984 pi)*
2,5 mm
2
(14 AWG) 427 m (1 400 pi) 300 m (984 pi)*
1,5 mm
2
(16 AWG) 275 m (900 pi) 275 m (900 pi)
1,0 mm
2
(18 AWG) 175 m (570 pi) 175 m (570 pi)
* Longueur maximale recommandée selon la norme IEC 62386-101 Ed. 2.0
