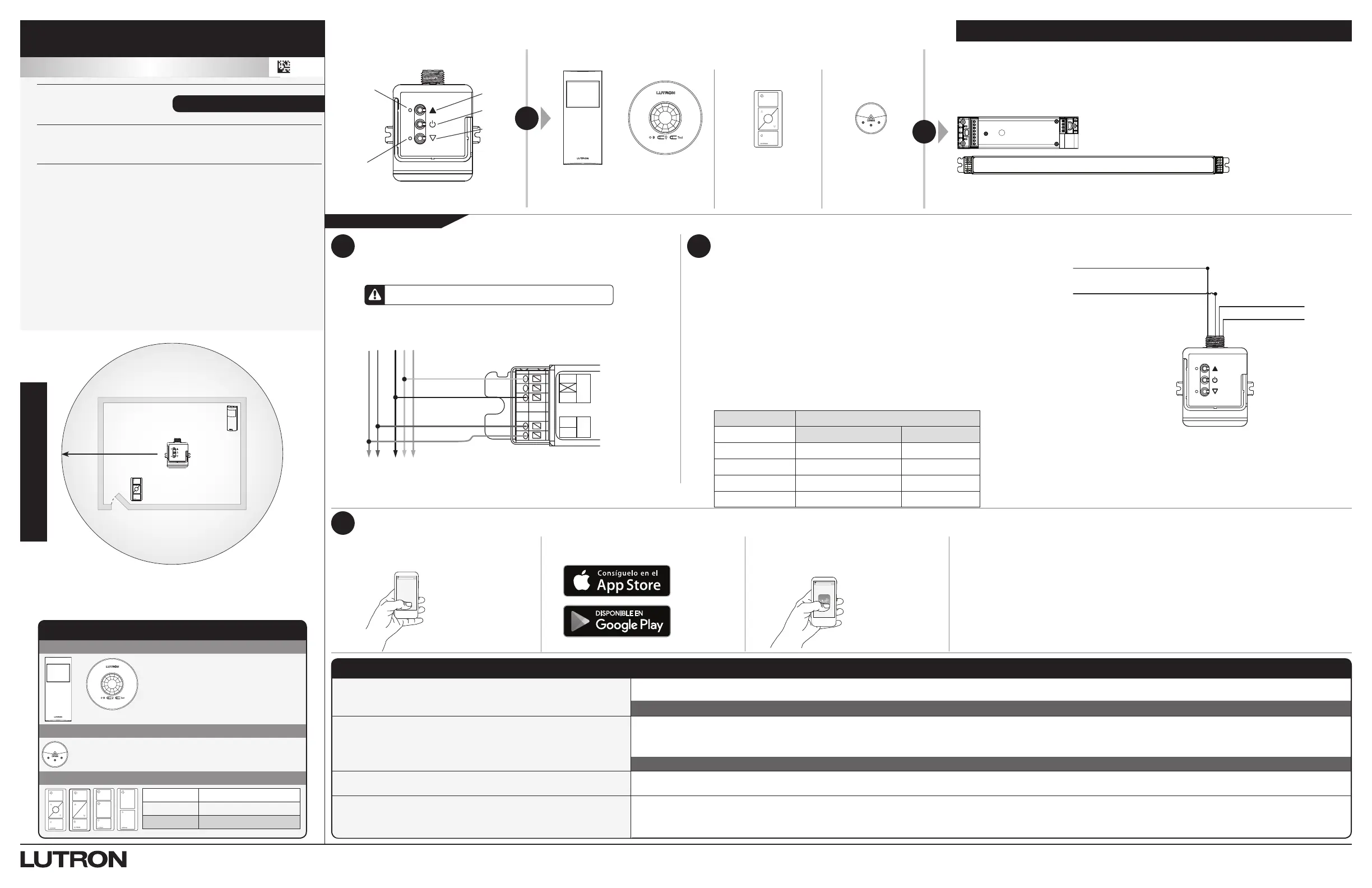

041588
Rev. A
04/2019
PowPak | Instalación
Módulo de atenuación con EcoSystem
Test
Link
Cal.
+
Para cada sistema, asegúrese de tener:
Un módulo de control PowPak Al menos un transmisor inalámbrico Al menos un controlador de LED EcoSystem o balasto fluorescente
Componentes requeridos
Sensor de ocupación/vacancia
Radio Powr Savr
(10 máximo)
Sensor de luz diurna
Radio Powr Savr
(1 máximo)
Control remoto Pico
(10 máximo)
64 mA garantizados para las líneas de control. Puede ser preinstalado en un artefacto de iluminación.
Nota: Todos los controladores y balastos utilizados con los controles inalámbricos Vive deben satisfacer
los límites para un dispositivo de clase A, de conformidad con la Parte 15 de las reglas de la FCC.
Subir
Alternar
Bajar
LED superior
Este dispositivo puede ser instalado en una caja de conexiones o caja organizadora utilizando la tuerca de conducto o con
tornillos de montaje, y debe instalarse alejado de un artefacto/luminaria. El dispositivo NO debe montarse dentro o sobre
un artefacto/luminaria u otro habitáculo metálico. Una instalación incorrecta puede dar como resultado comunicaciones
inalámbricas degradadas y fallas de comunicación intermitentes o continuas, y no estará cubierta por la garantía.
Para las aplicaciones donde la normativa requiera que el control del artefactos PowPak sea instalado dentro de una caja de
conexiones adicional (p. ej., en E.U.A.) consulte la Nota de aplicación Nº 423 (N/P 048423) de Lutron en www.lutron.com.
+
Sensores de ocupación
Sensor de luz diurna
Controles inalámbricos
Ocupado: Todas las luces al 100%.
Desocupado: Todas las luces apagadas.
Test
Link
Cal.
Todas las luces se atenúan en respuesta a la luz diurna.
Activado Todas las luces al 100%
Favorito Todas las luces al 50%
Desactivado Todas las luces apagadas
Funcionalidad predeterminada
2
A
El módulo de control PowPak puede ser instalado en una caja de conexiones
o caja organizadora utilizando la tuerca de conducto (suministrada) o con
tornillos de montaje (suministrada) y debe instalarse alejado de un artefacto/
luminaria. El dispositivo NO debe montarse dentro o sobre un artefacto/luminaria
u otro habitáculo metálico. Para obtener una instalación adecuada consulte las
normativas eléctricas locales y nacionales.
B
Una vez instalado, energice el módulo de control PowPak.
C
Utilice los botones Alternar “ u”, Subir “
▲
” y Bajar “
Δ
” para verificar el
cableado de control.
Español
Todos los transmisores inalámbricos deben ser
instalados a menos de 9 m (30 pies) del módulo de
control PowPak con EcoSystem.
Control EcoSystem / DALI: 18 V-
Corriente de suministro garantizada: 64 mA
Máxima corriente de suministro: 250 mA
120 – 277 V~ 50 / 60 Hz 80 mA
RMJS-ECO32-SZ
A
Conecte el cableado de la red eléctrica (vivo , neutro) a cada artefacto.
B
Conecte un control EcoSystem a cada artefacto.
1
E1
E2
NEU
HOT
EcoSystem
MAINS
A artefactos EcoSystem adicionales
Neutro
Línea/Vivo
E1 / DA+
E2 / DA-
+
–
¡ADVERTENCIA! Peligro de descarga eléctrica. Podría ocasionar lesiones graves o la
muerte. Antes de instalar el equipo desconecte el suministro eléctrico en el disyuntor.
Se exhibe
controlador de
LED de muestra
Notas importantes:Leer antes de instalar.
Para ser instalado por un electricista calificado de acuerdo con todas las
normativas eléctricas locales y nacionales.
• Sólo utilice conductores de cobre.
• Verifique que el tipo de dispositivo y la certificación sean adecuados
para la aplicación.
• NO instale este producto si tuviera algún daño visible.
• Si hubiera señales evidentes de humedad o condensación, permita que el
producto se seque por completo antes de la instalación.
• Opérelo entre 0 °C y 40 °C (32 °F y 104 °F) de temperatura ambiente.
• 0 a 90% de humedad, sin condensación.
• Sólo para uso bajo techo.
Comience aquí
X
Vive
Programación con un hub Vive
3
Monte, cablee e instale los dispositivos
EcoSystem y los artefactos de iluminación
Consulte la guía de instalación del dispositivo de terceros
Instale el módulo de control PowPak
con tecnología EcoSystem
Ubicación de instalación sugerida: Centro de la habitación
para asegurar una cobertura adecuada de RF del área.
A
Utilice un dispositivo compatible con iOS
o Android.
B
Descargue la aplicación Vive de Lutron.
C
Abra la aplicación y siga las instrucciones.
Nota: Para obtener información adicional sobre la configuración, programación y resolución
de problemas con un sistema Vive, consulte las instrucciones de instalación incluidas con el
hub Vive o visite www.lutron.com/vive
Nota: Para programar el módulo de control PowPak con tecnología EcoSystem sin un hub
Vive consulte el reverso.
Asistencia al cliente www.lutron.com/support
Solución de problemas www.lutron.com / vive
Los balastos no pueden ser controlados localmente desde el
módulo de control PowPak con tecnología EcoSystem.
• Asegúrese de que los disyuntores al módulo de control PowPak estén energizados.
• Asegúrese de que las líneas de control de EcoSystem estén conectadas a los artefactos de iluminación.
Restablezca los valores predeterminados de fábrica.
Las luces no responden a los transmisores inalámbricos.
• Asegúrese de que los disyuntores al módulo de control PowPak y los controladores/balastos estén energizados.
• Asegúrese de que los transmisores inalámbricos estén asociados al módulo de control PowPak.
• Asegúrese de que los transmisores inalámbricos estén a menos de 9 m (30 pies) del módulo de control PowPak.
Restablezca los valores predeterminados de fábrica.
Las luces son inestables en el extremo bajo o destellan/parpadean
durante el encendido o apagado.
• Ajuste el valor de la intensidad mínima.
Los transmisores inalámbricos no pueden asociarse al módulo de
control PowPak con tecnología EcoSystem.
• Asegúrese de que los transmisores inalámbricos estén a menos de 9 m (30 pies) del módulo de control PowPak.
• Ha sido asociado al módulo de control PowPak el número máximo de transmisores inalámbricos. Para eliminar un transmisor inalámbrico previamente configurado,
pulse tres veces un botón Transmisor inalámbrico; la tercera vez manténgalo pulsado durante tres segundos y luego púlselo tres veces más.
Parte de la familia Vive
vive.lutron.com
X
EcoSystem
a artefactos
E1 / DA+ (violeta)
E2 / DA- (violeta/blanco)
Neutro (blanco)
Línea/Vivo (negro)
Lutron Electronics Co., Inc.
7200 Suter Road
Coopersburg, PA 18036
LED inferior
9 m (30 pies)
como máximo
Sensor de
ocupación Radio
Powr Savr
Control
remoto
Pico
Módulo de
control PowPak
Instálelo en el centro de la habitación
para maximizar la cobertura de RF.
Módulo
de control
PowPak
041695
Rev. A
04/2019
Calibre del cable Longitud total del cable del enlace digital
EcoSystem DALI
4,0 mm
2
(12 AWG) 671 m (2 200 pi) 300 m (984 pi)*
2,5 mm
2
(14 AWG) 427 m (1 400 pi) 300 m (984 pi)*
1,5 mm
2
(16 AWG) 275 m (900 pi) 275 m (900 pi)
1,0 mm
2
(18 AWG) 175 m (570 pi) 175 m (570 pi)
* Longitud máxima recomendada según la norma IEC 62386-101 Ed. 2.0
