Benutzerhandbuch 4Fast Track Ultra 8R
5 Regler und Anschlüsse

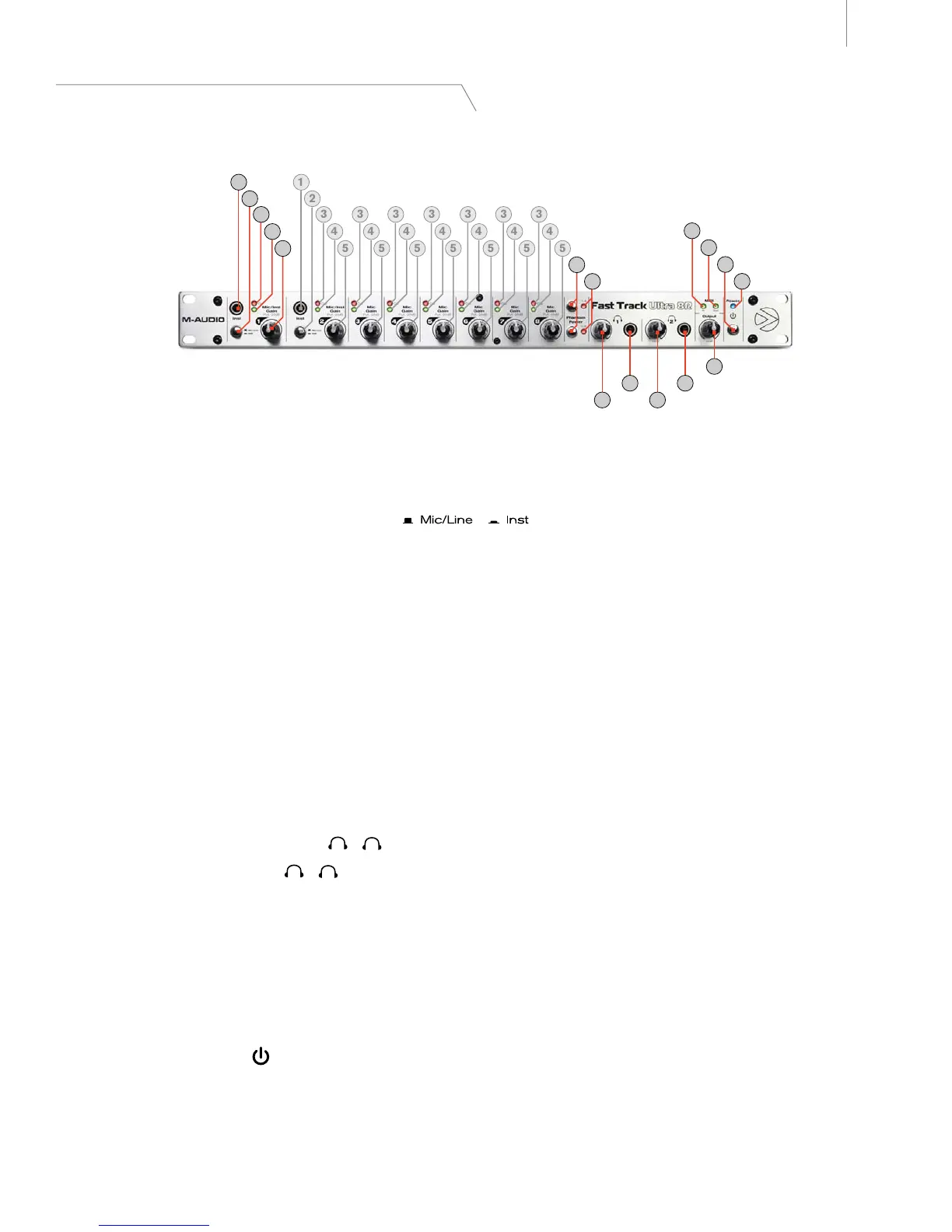

Vorderseite







































1. Instrumenten-Eingänge 1 und 2 (Inst): An diese Buchsen können Instrument-Geräte für Kanäle 1 und 2
angeschlossenwerden.Dieseunsymmetrischen6,3mm-KlinkenbuchsenfürInstrumenten-SignalehoherImpedanz
ausgelegt. Drücken Sie den Mic/Line - Instrument-Schalter, um den entsprechenden Eingang auf der Vorderseite zu
aktivieren.
2. Mic/Line - Instrument-Level-Schalter (
/ ):MitdiesenSchalternwählenSiedieEingangsquelle
der Kanäle 1/2 zwischen den Instrumenten-Eingängen auf der Vorderseite und den Mic/Line-Eingängen auf der Rückseite.
3. LED-Clipanzeige: Diese roten LEDs leuchten, wenn das Eingangssignal den Clipping-Pegel erreicht. Verringern Sie den
Eingangs-Gain des entsprechenden Kanals, wenn diese LED dauerhaft leuchtet.
4. LED-Pegelanzeige: Diese grünen LEDs leuchten, wenn am entsprechenden Kanal ein Eingangssignal von -40dBFS
anliegt.
5. Mic/Instrument Gain/Pad 1-8 (Mic/Inst Gain Pull -20dB): Mit diesen Reglern stellen Sie den Eingangs-Gain für die
Kanäle 1 - 8 ein. Ziehen Sie den Regler heraus, um den 20 dB-Dämpfer für den Mic-/Instrumenten-Eingang zu aktivieren.
Drücken Sie ihn hinein, um den Dämpfer zu deaktivieren. (Beachten Sie, dass die Pegelregler nur die XLR-Mikrofon-
Eingänge und die Instrumenten-Eingänge auf der Vorderseite beeinflussen, nicht aber die Line-Level-Eingänge.)
6. Phantom-Schalter (Phantomspeisung): Mit diesen Schaltern aktivieren Sie die Phantomspeisung der entsprechenden
vier Mikrofoneingänge (1-4 oder 5-8). Die LED leuchtet und die 48V-Phantomspeisung wird an die vier jeweiligen XLR-
Eingänge für den Anschluss von Kondensator-Mikrofonen gesendet.
7. Phantomspeisung-LED: Diese roten LEDs leuchten, wenn ein Phantom-Schalter gedrückt wurde eine Gruppe von vier
Mikrofoneingängen mit +48V-Strom versorgt werden.
8. Kopfhörer-Lautstärkeregler (
1
/
2
): Mit diesen beiden Reglern stellen Sie die Lautstärke der Kopfhörerausgänge ein.
9. Kopfhörerausgänge (
1
/
2
):DieLautstärkederbeiden6,3mm-Stereoausgängekannunabhängigvom
Hauptausgang über die Kopfhörer-Lautstärkeregler eingestellt werden. Über den ersten Kopfhörerausgang wird dasselbe
AudiosignalausgegebenwieüberdieAusgänge1/2,überdenzweitendasselbeAudiosignalwieüberdieAusgänge3/4
auf der Rückseite des Geräts.
10. Lautstärkeregler (Output): Mit diesem Regler stellen Sie Lautstärke der Hauptausgänge (1/2) ein.
11. MIDI-Eingang-LED (MIDI In): Diese grüne LED leuchtet, wenn am MIDI-Eingang MIDI-Daten empfangen werden.
12. MIDI-Ausgang-LED (MIDI Out): Diese grüne LED leuchtet, wenn über den MIDI-Ausgang MIDI-Daten ausgegeben
werden.
13. Power-Schalter (
): Mit diesem Schalter schalten Sie Fast Track Ultra 8R ein. Im eingeschalteten Zustand leuchtet die
Power-LED auf der Vorderseite des Geräts. Das Gerät muss über das externe Netzteil mit Strom versorgt werden.
14. Power-LED (Power): Diese blaue LED leuchtet, wenn der Power-Schalter gedrückt wurde und das Gerät über das
externe Netzteil mit Strom versorgt wird.
