Instalación
Los elementos que no se enumeran en Introducción > Contenido de la caja se venden por separado.

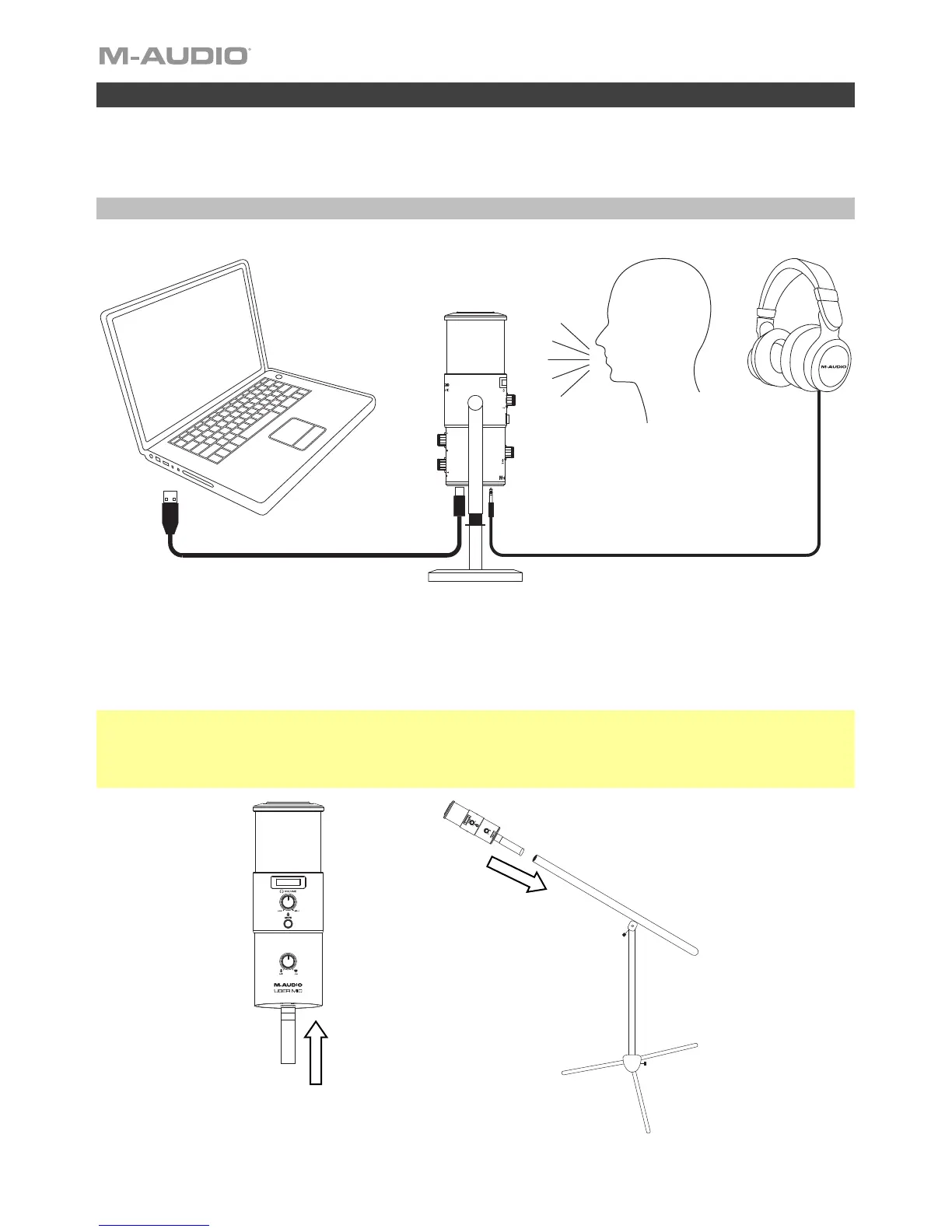

Diagramas de conexión
Instalación con un soporte de brazo giratorio: Conecte el alargador del soporte del micrófono
incluido al montaje roscado del panel inferior delUber Mic. Luego conecte el alargador del soporte
del micrófono al montaje del brazo giratorio.
Nota: Al conectar el brazo giratorio al Uber Mic, el puerto mini USB podría quedar obstruido. Utilice
el alargador del soporte del micrófono incluido a fin de crear un espacio adicional para conectar el
cable USB y el cable de los auriculares al Uber Mic. Además, retire las arandelas de estrella ya que
también obstruirán el puerto USB y el puerto de los auriculares.
Ordenador
Micrófono
Auriculares
A
largador del soporte del micrófono
(opcional)
(panel
trasero
)
(panel
delantero
)
Alargador del soporte
del micrófono
