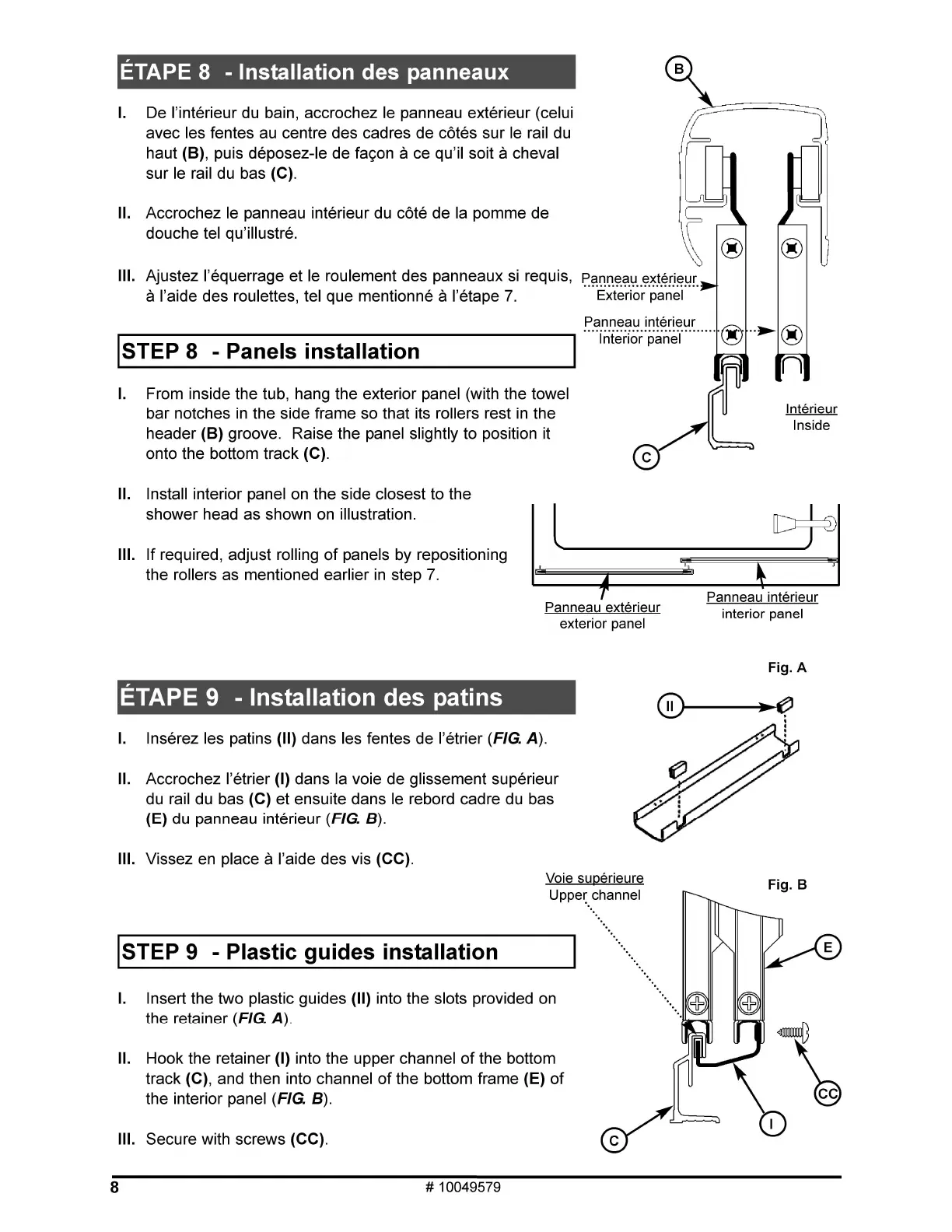

ÉTAPE 8 - Installation des panneaux
STEP 8 - Panels installation
I.
avec les fentes au centre des cadres de côtés sur le rail du
haut (B)
sur le rail du bas (C).
II. Accrochez le panneau intérieur du côté de la pomme de
III.
ÉTAPE 9 - Installation des patins
STEP 9 - Plastic guides installation
# 10049
8
I. From inside the tub, hang the exterior panel (with the towel
bar notches in the side frame so that its rollers rest in the
header (B) groove. Raise the panel slightly to position it
onto the bottom track (C).
II. Install interior panel on the side closest to the
shower head as shown on illustration.
III. If required, adjust rolling of panels by repositioning
the rollers as mentioned earlier in step 7.
I. Insert the two plastic guides (II) into the slots provided on
the retainer (FIG. A).
II. Hook the retainer (I) into the upper channel of the bottom
track (C), and then into channel of the bottom frame (E) of
the interior panel (FIG. B).
III. Secure with screws (CC).
I. Insérez les patins (II) FIG. A).
II. (I) dans la voie de glissement supérieur
du rail du bas (C) et ensuite dans le rebord cadre du bas
(E) du panneau intérieur (FIG. B).
III. (CC).
B
C
Panneau intérieur
Interior panel
Panneau extérieur
Exterior panel
Intérieur
Inside
I
E
II
CC
C
Voie supérieure
Upper channel
Fig. A
Fig. B
Panneau extérieur
exterior panel
Panneau intérieur
interior panel
