If they are covered, remove finished wall to expose
bottom of studs. Confirm that the studs are vertical
(plumb) within 3/8" and square.
The drain pipe should be 2" diameter (outside diameter
should be 2-3/8") and centered 12⅛" from the studs. The
top of the pipe should be smooth (free of burr or are)
and straight (not on an angle).
Si los montantes en madera esta cubiertos por el muro
cortarlo tal como sale ilustrado en la vista y vericar si
los montantes estan verticales con la ayuda de un nivel
(tolerancia 3/8").
El tubo de desagüe debe tener 2 pulgadas de diámetro
interior (diámetro exterior de 2 3/8") y estar centrado
a 12⅛" de los montantes o jambas murales. La
parte superior del tubo debe ser lisa (sin rebabas ni
ensanches) y recta (no angulosa).

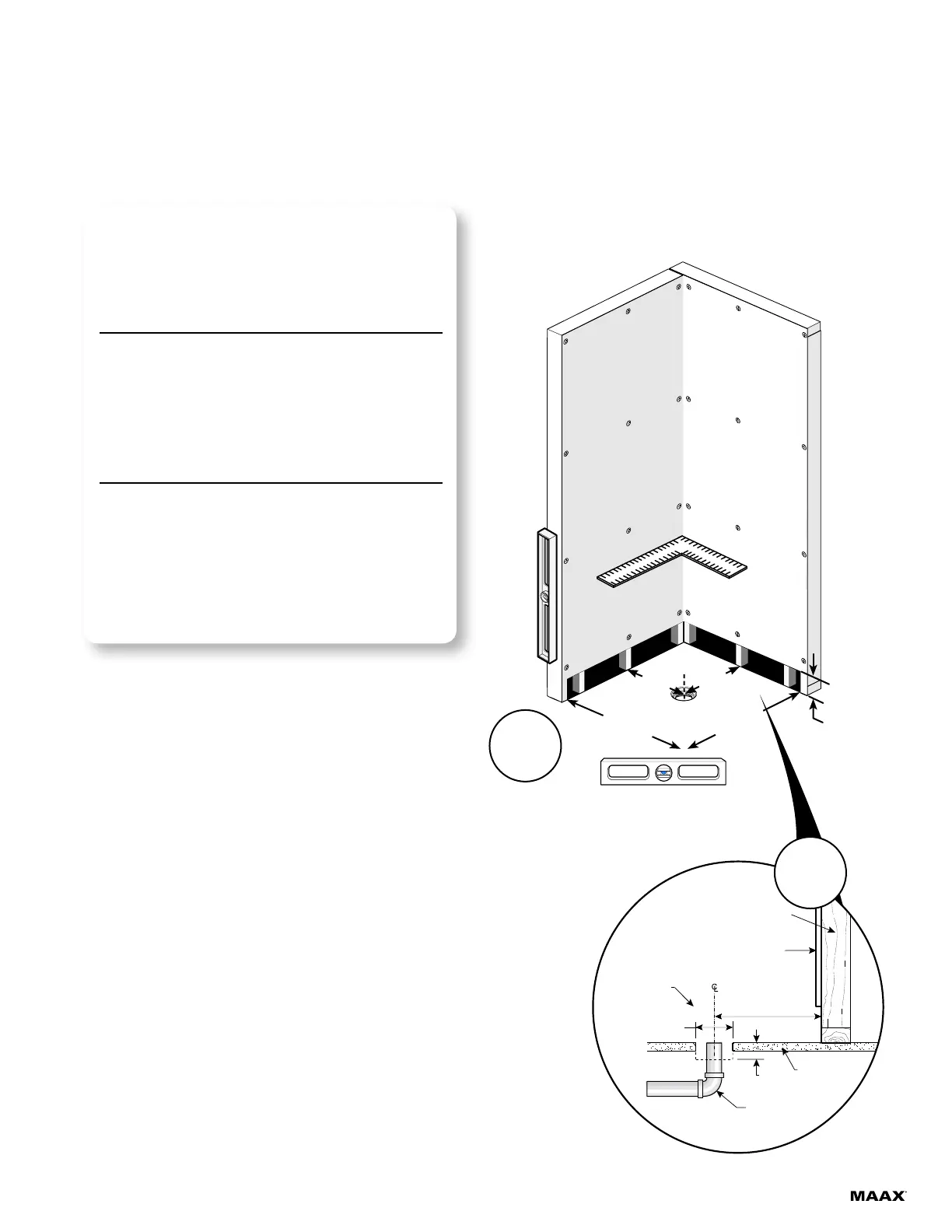

5"
(127 mm)
2 1/4"
(57 mm)
Drain pipe
Drain
Tubo de desagüe
Wall Stud (Framing)
Montant mural (Structure)
Montantes murales (estructura)
Sub floor
Faux plancher
Contrapiso
Finished wall
Revêtement de finition
Revestimiento de acabado
12 1/8"
(308 mm)
Shower base
Base de douche
Base de ducha
12⅛"
4½
38¼"
(972mm)
38¼"
(972mm)
12⅛"
WATERPROOF GYPSE
GYSPE ETANGE
YESO IMPERMEABLE
