mabe MMT12CDBSCCE8 User Manual

36

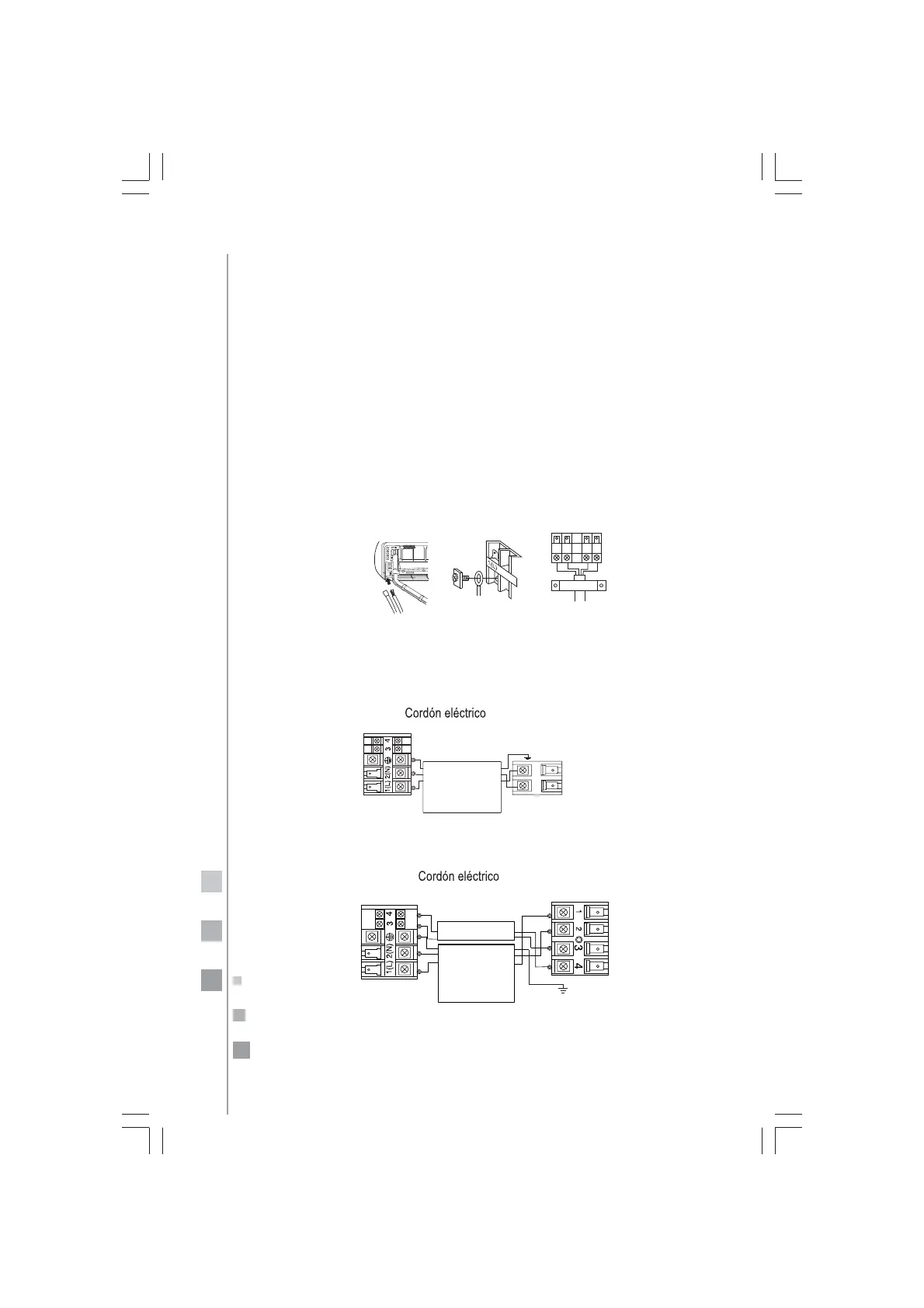

NOTA: Cuando conecte los cables, confirme los números de las ter-
minales de las unidades interna y externa. Si las conexiones no son
las correctas, el sistema no operará apropiadamente y además po-
dría dañarse.
Unidad interna
Unidad externa
)
2(N)1(L
18K 3G2.5mm²
24K 3G2.5mm
.3X1.5mm²
.3X2.5mm²
Unidad interna
Unidad externa
18K 3G2.5mm²
24K 3G2.5mm²
2X0.75mm
18K 3X1.5mm²
24K 3X2.5mm²
En los 12 000 BTU/h, 18 000 BTU/h and some 24 000 BTU/h El
En sistemas de refrigeración/calefacción de 12 000 BTU/h,
18 000 BTU/h y algunos de 24 000 BTU/h
.9*PPð
.9
3G2.5mm²
.9 X1.0mm²
.9;PPð
12K(2309*PPð
12K(1159
3G2.5mm²
sistema de refrigeración
.9 X1.0mm²
1.119X.mm²
conexión de los cables de las unidades interna y
externa
1. Retire la cubierta de la caja de terminales que se encuentra en la
esquina derecha inferior de la unidad interna. Retire la cubierta
del cableado removiendo los tornillos que la fijan.
2. Introduzca el cable por el lado izquierdo del agujero en la pared
por el que ya pasa la tubería.
3. Jale el cable por el lado frontal y conéctelo formando un rizo.
4. Introduzca los cables por la parte trasera de la unidad y jálelos
por la parte frontal.
5. Afloje los tornillos e inserte firmemente los extremos de los cables
dentro del bloque de terminales. Apriete los tornillos.
6. Jale ligeramente cada uno de los cables para asegurarse de que
han sido instalados apropiadamente.
7. Una vez conectados los cables, no deje de apretar el cable conec-
tado con la cubierta para cable.
