MPTP1500B MAC
85
Montage
Montage

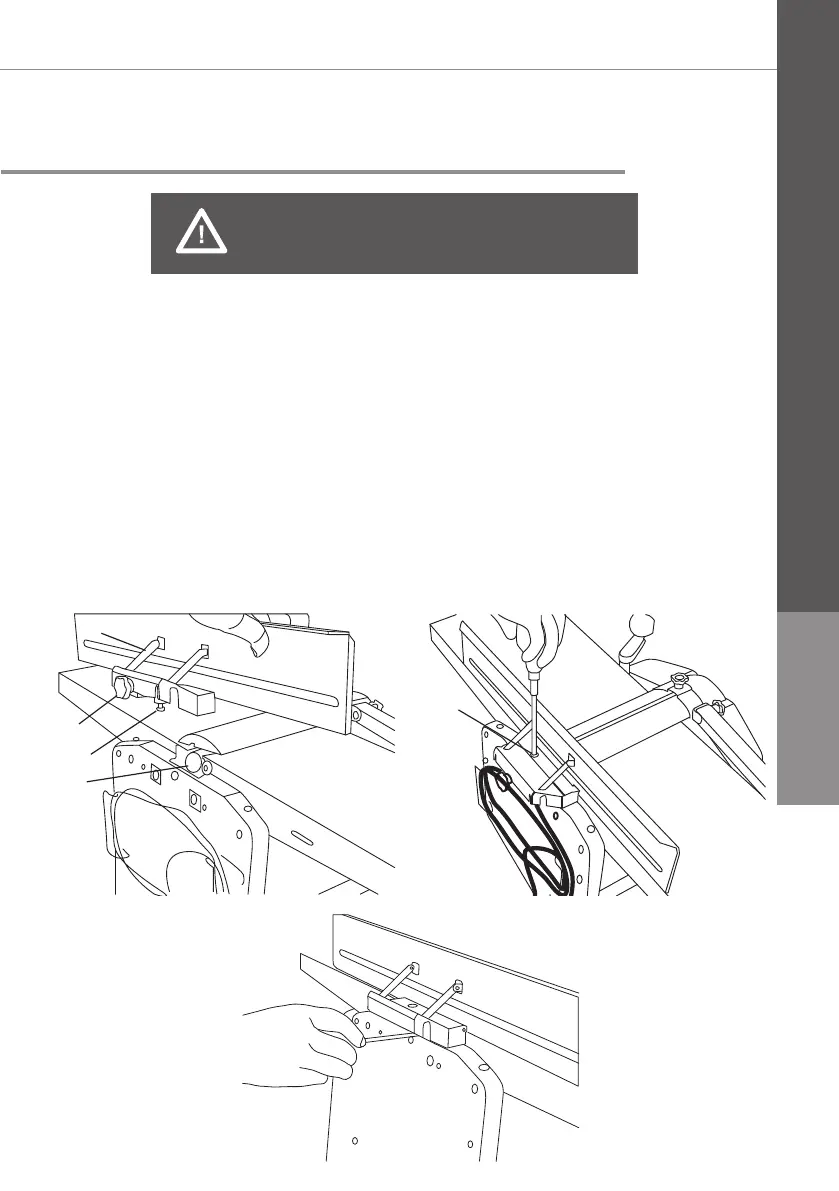

Justieren des Abrichtanschlagss, Fig. 3
• Setzen Sie die Klemmschraube A des Abrichtanschlags in den Schlitz der
Seitenwand
• Durch seitliches Verschieben des Anschlags zur Schraube B einrasten
• Klemmschraube festziehen (Fig. 4).
• Anschlag parallel zu den Abrichttischen ausrichten und Schraube B, Fig.
5 festziehen.
• Die Winkelverstellung erfolgt durch lösen der Sterngriffschraube C.
• Eine exakte Einstellung kann an Hand der Skala D vorgenommen wer-
den.
Achtung!
Vergewissern Sie sich dass die Maschine
vom Netz getrennt ist.
Fig.5
Fig.4Fig.3
A
C
D
B
A
