NOTA: Desconecte la alimentación al circuito que vaya a probar.
Un tono de alarma sonora no necesariamente signica resistencia cero.

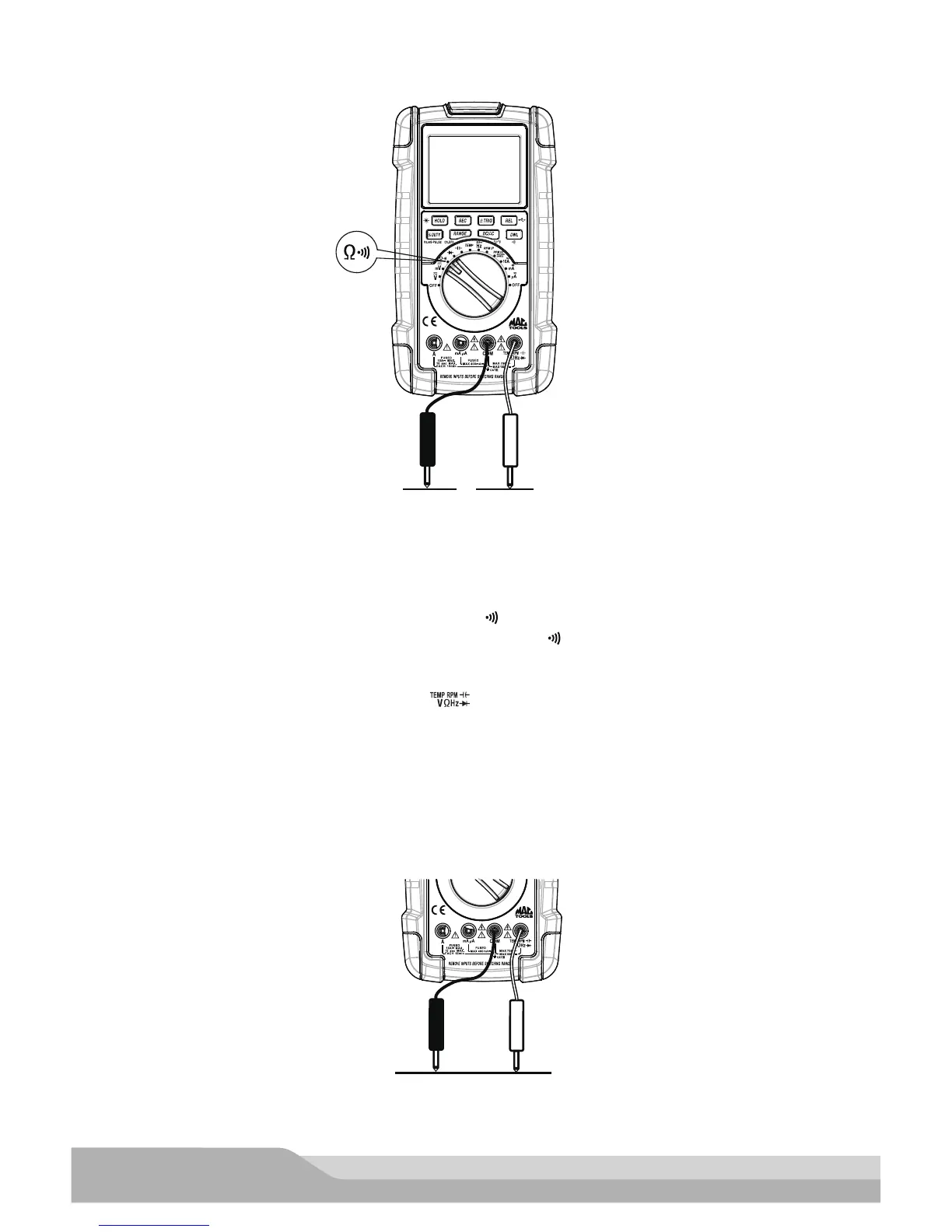

RojoNegro
CIRCUITO ABIERTO - NO SUENA
LA ALARMA SONORA
Configuración del medidor para probar la continuidad del circuito:
• Coloque el interruptor giratorio en la conguración Ω .
• Presione el botón “DWL” (Permanencia) hasta que aparezca “ ” en la pantalla. Ahora el medidor se
encuentra en la función de prueba de continuidad y elige de forma predeterminada el rango de 400 Ω.
• Inserte el cable de color negro en el conector “COM”.
• Inserte el cable de color rojo en el conector “ ”.
Conecte:
• Sondas de prueba a través del circuito a probar.
Si el circuito está cerrado (resistencia < aprox. 40 Ω), el medidor emitirá un alarma sonora. Si el circuito está
abierto (resistencia > 150 Ω), no se emite ningún sonido.
RojoNegro
CIRCUITO CERRADO -
SUENA LA ALARMA SONORA
