Prueba de diodos
Un diodo funciona como un interruptor electrónico que permite que la corriente uya en una sola dirección.
Se enciende cuando la tensión está por encima de un determinado nivel, generalmente mayor a 0.3 V para
undiodo de silicio. El medidor tiene un modo de prueba estática para diodos cuando la alimentación al circuito
está apagada. Las lecturas a través de un diodo en buen estado normalmente serán mayores que 0.3 V en una
dirección, mientras que indica un circuito abierto en la otra dirección.
NOTA: Desconecte la alimentación al circuito que vaya a probar.
RojoNegro

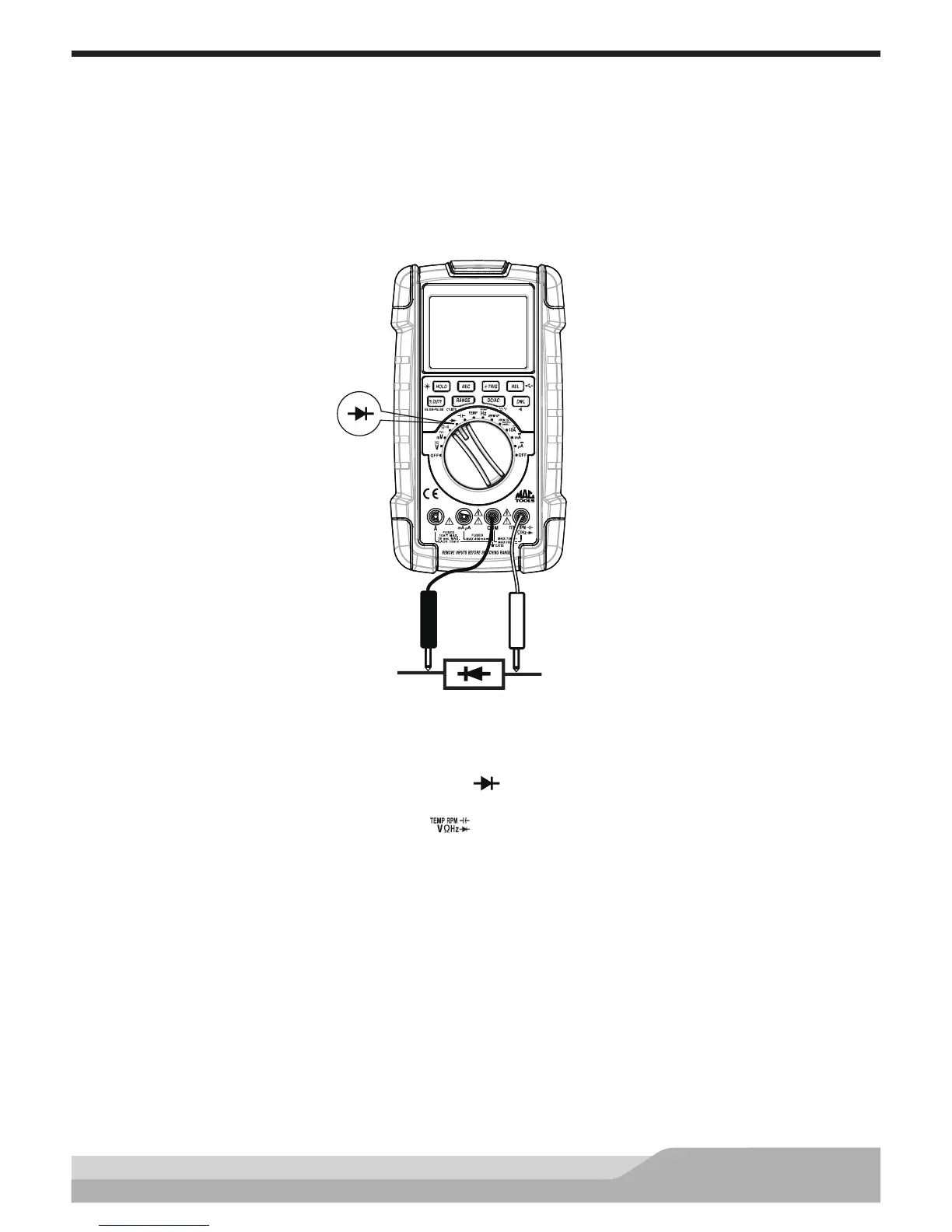

Configuración del medidor para probar el diodo:
• Coloque el interruptor giratorio en la conguración .
• Inserte el cable de color negro en el conector “COM”.
• Inserte el cable de color rojo en el conector “ ”.
Conecte:
• Sonda de prueba de color negro al cátodo del diodo.
• Sonda de prueba de color rojo al ánodo del diodo.
Si el diodo está en buen estado, la lectura debe indicar 0.3 V a 0.8 V en la pantalla.
Invierta las sondas. La pantalla debe mostrar “OFL” (Sobrecarga) si el diodo está en buen estado.
NOTA: Un diodo defectuoso puede generar OFL (Sobrecarga) o tener la misma lectura en ambas direcciones
sin importar la forma en la cual se conecten las sondas de prueba.
