Mediciones de corriente
Las mediciones de corriente son pruebas dinámicas que miden la corriente a través de un circuito o componente
con la alimentación encendida. Las mediciones de corriente se llevan a cabo con los cables de prueba conectados
en serie con el circuito o componente bajo prueba.
PRECAUCIÓN
PARA EVITAR DAÑOS AL MEDIDOR, NO DEBEN MEDIRSE LAS FUENTES DE CORRIENTE QUE TIENEN
TENSIONES DE CIRCUITO ABIERTO MAYORES DE 1000 V CC O 750 V CA.
NOTA: Al realizar mediciones de corriente, el medidor se debe conectar en serie con el circuito (o elemento del
circuito) bajo prueba. Para evitar daños al medidor o al equipo bajo prueba, nunca conecte las sondas de
prueba a través de una fuente de tensión cuando el medidor está en la función de medición de corriente.

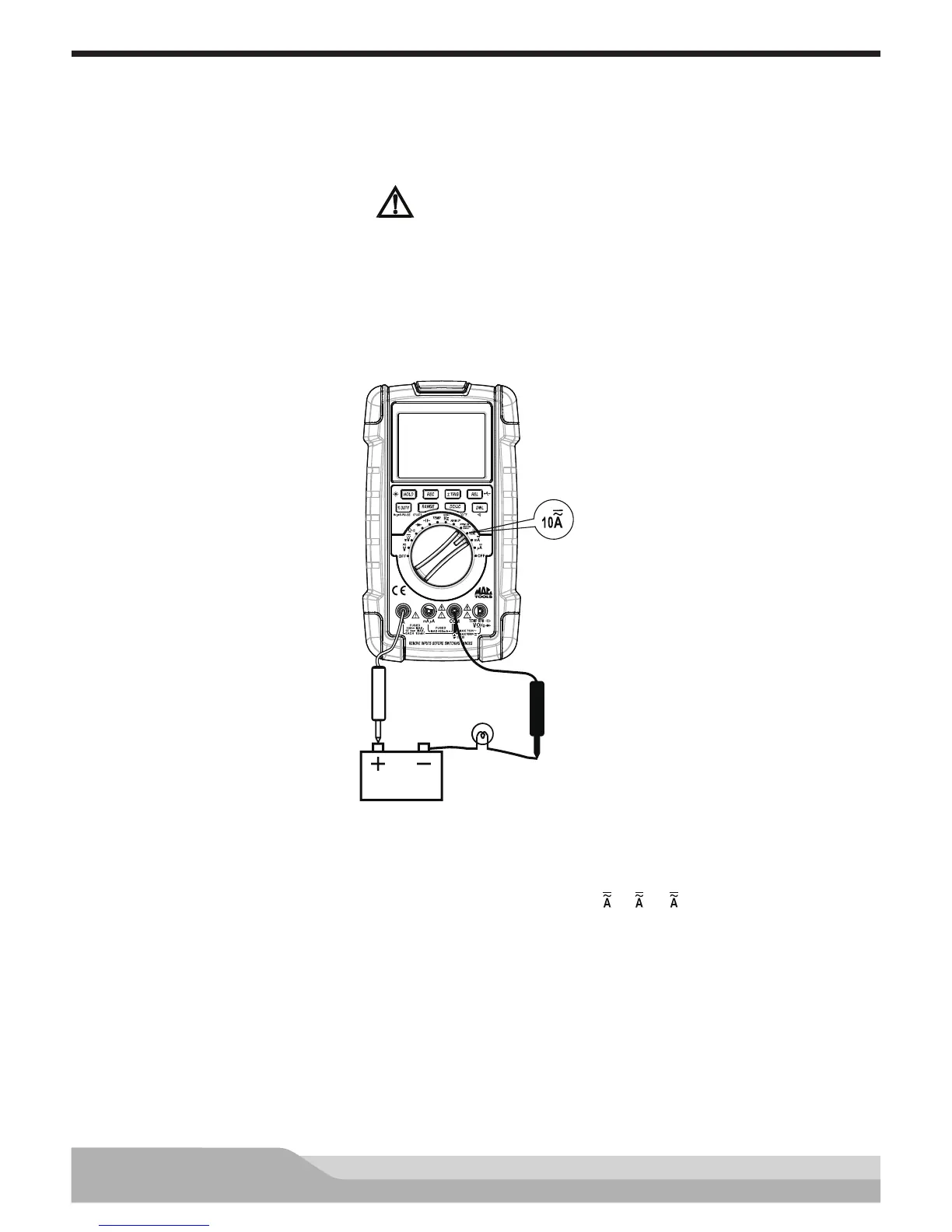

Batería de 12 V
Rojo
Negro
Configuración del medidor para medir corriente:
• Coloque el interruptor giratorio en una conguración de corriente (10 , m o μ ).
• Presione el botón “DC/AC” (CC/CA) para seleccionar la medición de CA o CC; la pantalla mostrará el
símbolo correspondiente.
• Inserte el cable de color negro en el conector “COM”.
• Si la corriente que se medirá es de entre 400 mA y 10 A, inserte el cable de prueba de color rojo al
conector “A”. Si la corriente es menor a 400 mA, inserte el cable de prueba de color rojo en el conector
“mA μA”.
• Desconecte la alimentación al circuito que vaya a probar. Luego, descargue todos los condensadores
dealta tensión.
• Divida la trayectoria del circuito que se probará, creando un punto donde las sondas de prueba pueden
conectarse en serie con el circuito.
