MAC TOOLS EM721 - Page 139

800.MACTOOLS
139

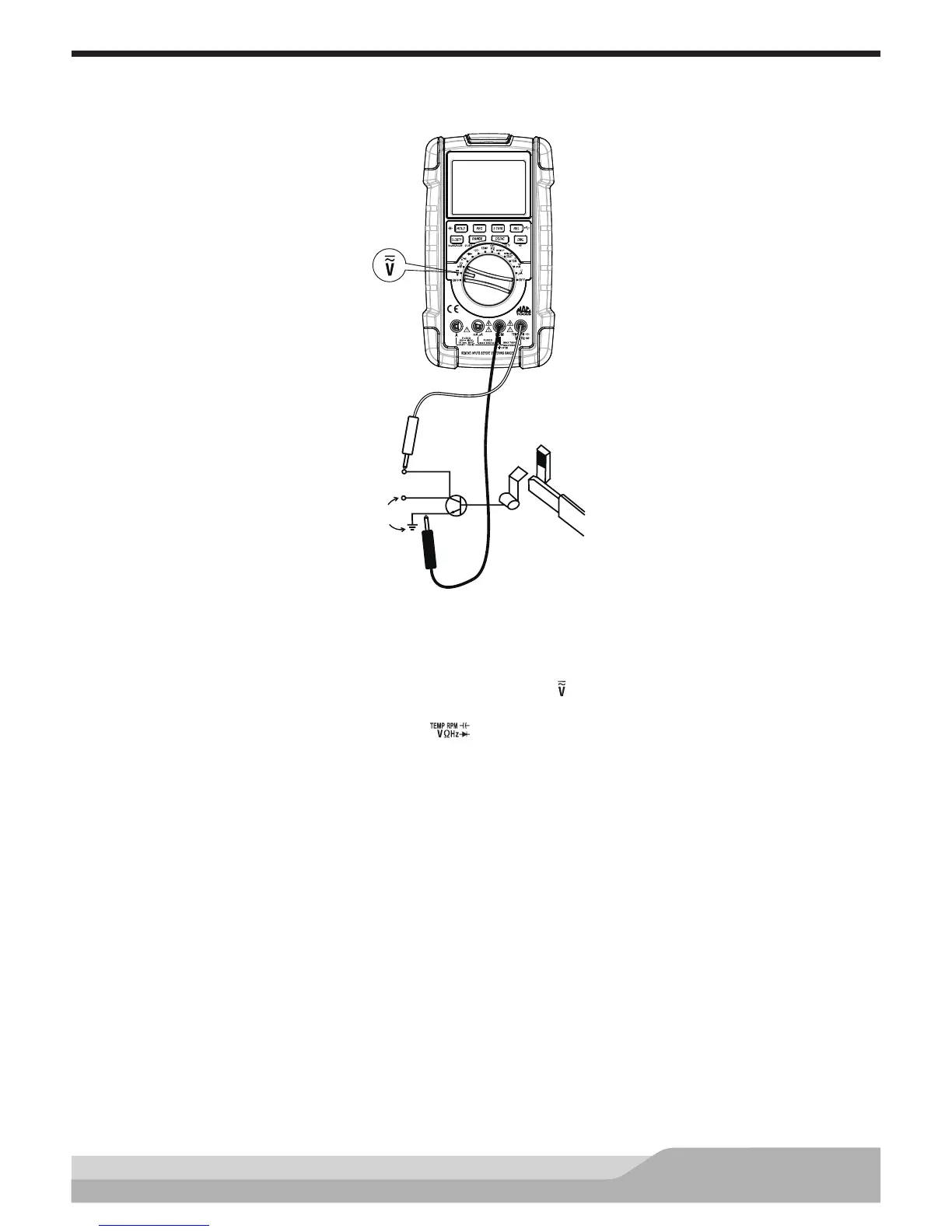

Prueba del sensor de efecto Hall (Tensión)
Esta prueba verica la acción de cambio del sensor de posición de efecto Hall.
Rojo
Imán de
posición fija
Salida de
señal (+ 12 V)
Dispositivo de
efecto Hall
Transistor de
conmutación
Inserte una hoja
de metal delgada
entre el dispositivo
de efecto Hall
y el imán
Conecte a
la batería
Negro
Configuración del medidor para verificar los sensores de efecto Hall:
• Coloque el interruptor giratorio en la conguración de tensión ( ).
• Inserte el cable de color negro en el conector “COM”.
• Inserte el cable de color rojo en el conector “ ”.
Conecte:
• Sonda de prueba de color negro al terminal de puesta a tierra del sensor de efecto Hall.
• Sonda de prueba de color rojo al terminal de salida de señal del sensor de efecto Hall.
Introduzca una cuchilla de metal no o galga de acero entre el dispositivo de efecto Hall y el imán mientras
observa el gráco de barras y la pantalla.
La señal de salida debe variar de 12 V a 0 V. La inserción de la hoja de metal bloquea que el campo magnético
llegue al sensor de efecto Hall; la extracción de la hoja de metal permite que el campo magnético alcance el sensor.
