Prueba del sensor de posición magnético (pulsos)
Esta prueba verica los pulsos de un captador de distribuidor magnético para determinar si la rueda del reluctor
o el captador magnético son defectuosos.
o
Negro

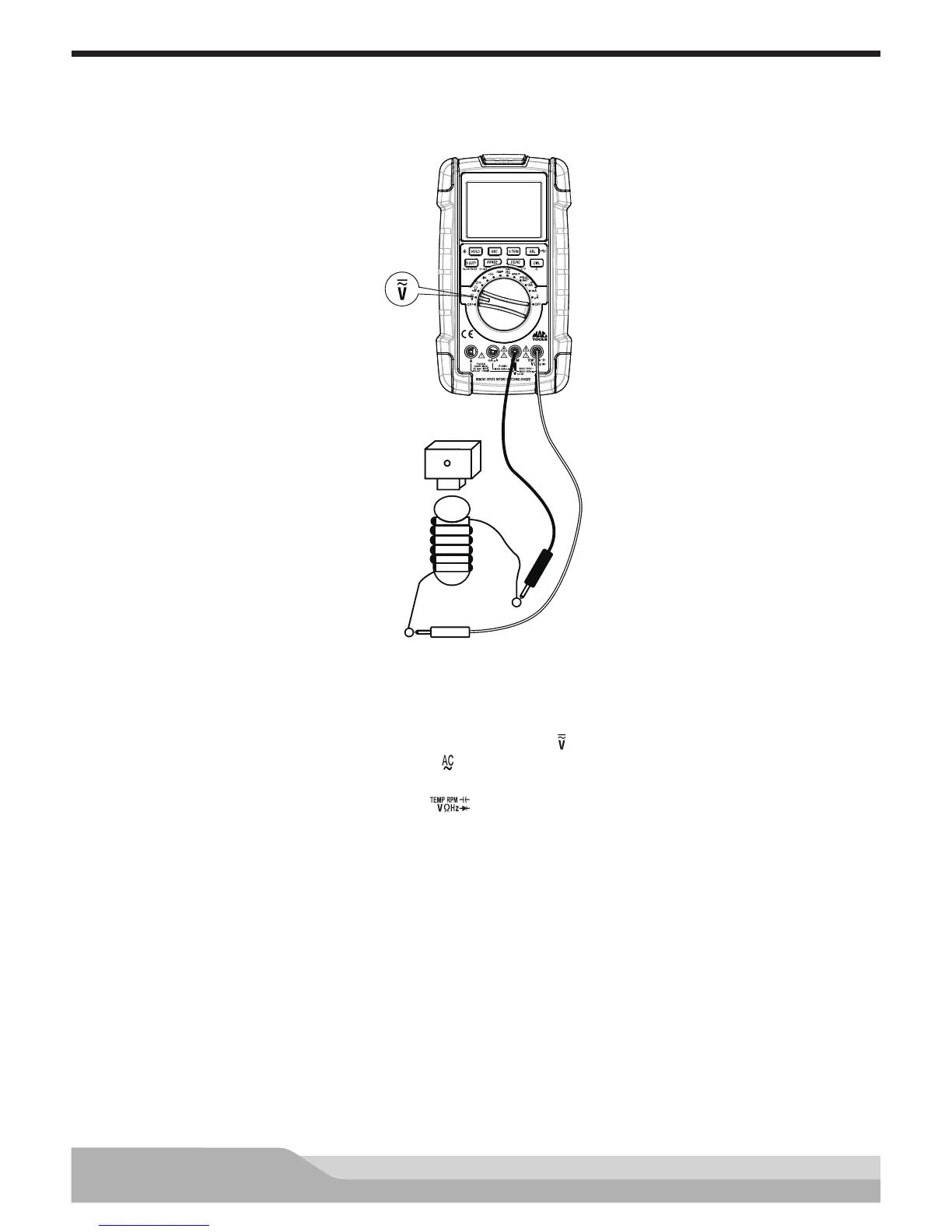

Configuración del medidor para comprobar pulsos de un captador magnético:
• Coloque el interruptor giratorio en la conguración de tensión ( ).
• Presione el botón “DC/AC” (CC/CA) hasta que “ ” aparezca en la pantalla.
• Inserte el cable de color negro en el conector “COM”.
• Inserte el cable de color rojo en el conector “ ”.
Desconecte el distribuidor del módulo de encendido.
Conecte:
• Sondas de prueba a los cables de salida del sensor.
Observe el cambio en el gráco de barras. Cuando el motor ha girado, los pulsos deben aparecer en el gráco
de barras.
No aparecerán pulsos si la rueda del reluctor o el captador magnético son defectuosos.
NOTA: El espacio libre entre el captador y el reluctor es muy importante. Asegúrese de comprobar que estén
de acuerdo con las especicaciones del fabricante.
En automóviles GM, retire la tapa del distribuidor para tener acceso al captador y al reluctor.
