Prueba de cambio de resistencia del potenciómetro
Rojo
Negro
Cables
de puente
Conector
del TPS
Suministro
de 5 V
Puesta a tierra
Señal

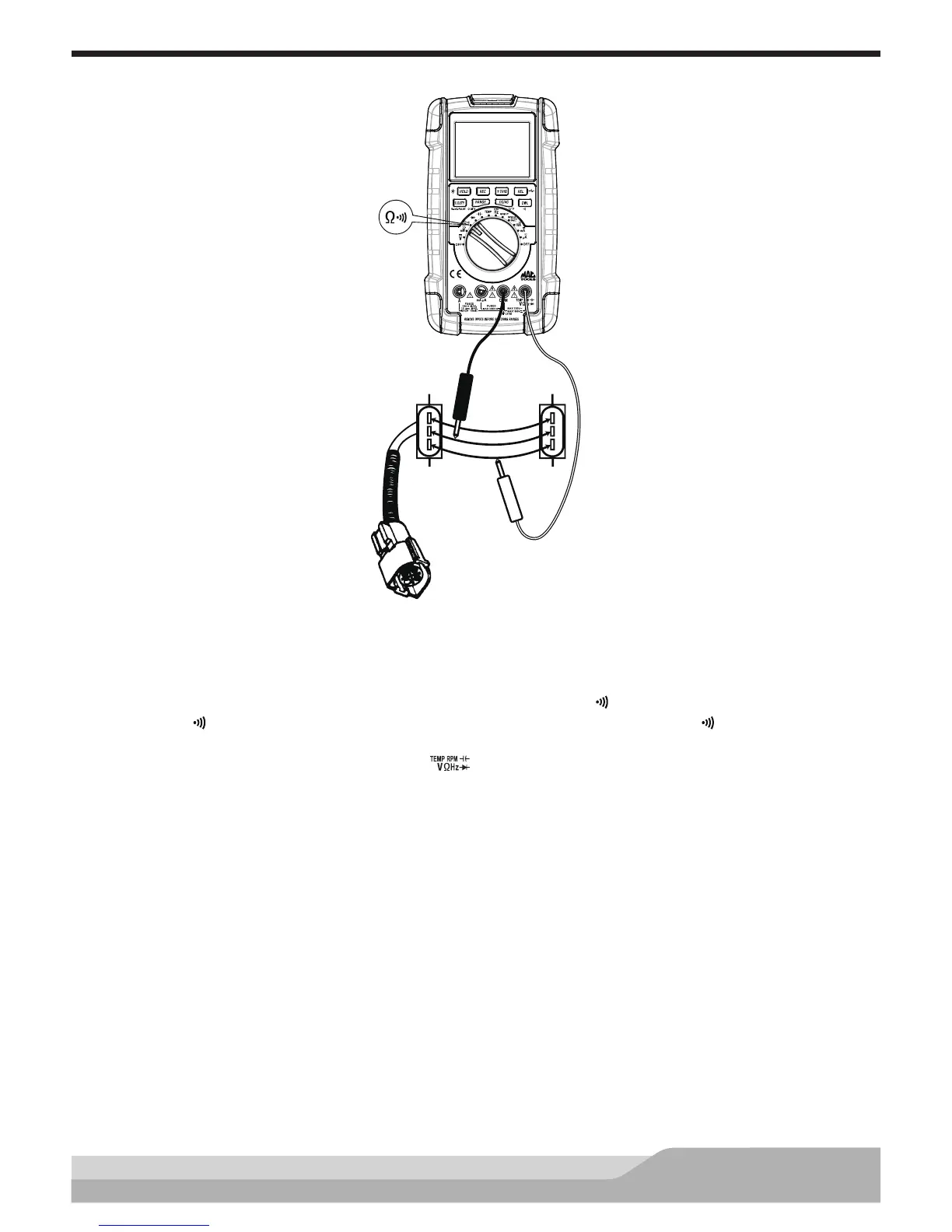

Configuración del medidor para comprobar el cambio de resistencia:
• Coloque el interruptor giratorio en la conguración de resistencia (Ω ).
• Si aparece “ ” en la pantalla, presione el botón “DWL” (Permanencia) hasta que “ ” desaparezca.
• Inserte el cable de color negro en el conector “COM”.
• Inserte el cable de color rojo en el conector “ ”.
• Presione el botón “REC” (Registro) (selecciona la función MAX.MIN.AVG).
Desconecte el conector del sensor y conecte los cables del puente entre el conector y el sensor.
Conecte:
• Sonda de prueba de color negro al circuito de puesta a tierra.
• Sonda de prueba de color rojo al cable de señal (consulte el esquema del fabricante)
Gire el TPS moviendo el acelerador y observe que el gráco de barras se mueve a medida que el TPS gira. La
lectura de resistencia debe cambiar a medida que se mueve el brazo de la señal en el TPS (barrido de señal).
Al girar el TPS para cambiar la resistencia, el gráco de barras se mueve suavemente si el TPS está en buenas
condiciones y de forma errática si es defectuoso.
NOTA: No inserte la punta de la sonda de prueba en el TPS ya que puede dañar el enchufe de tipo más
pequeño en el conector de TPS.
