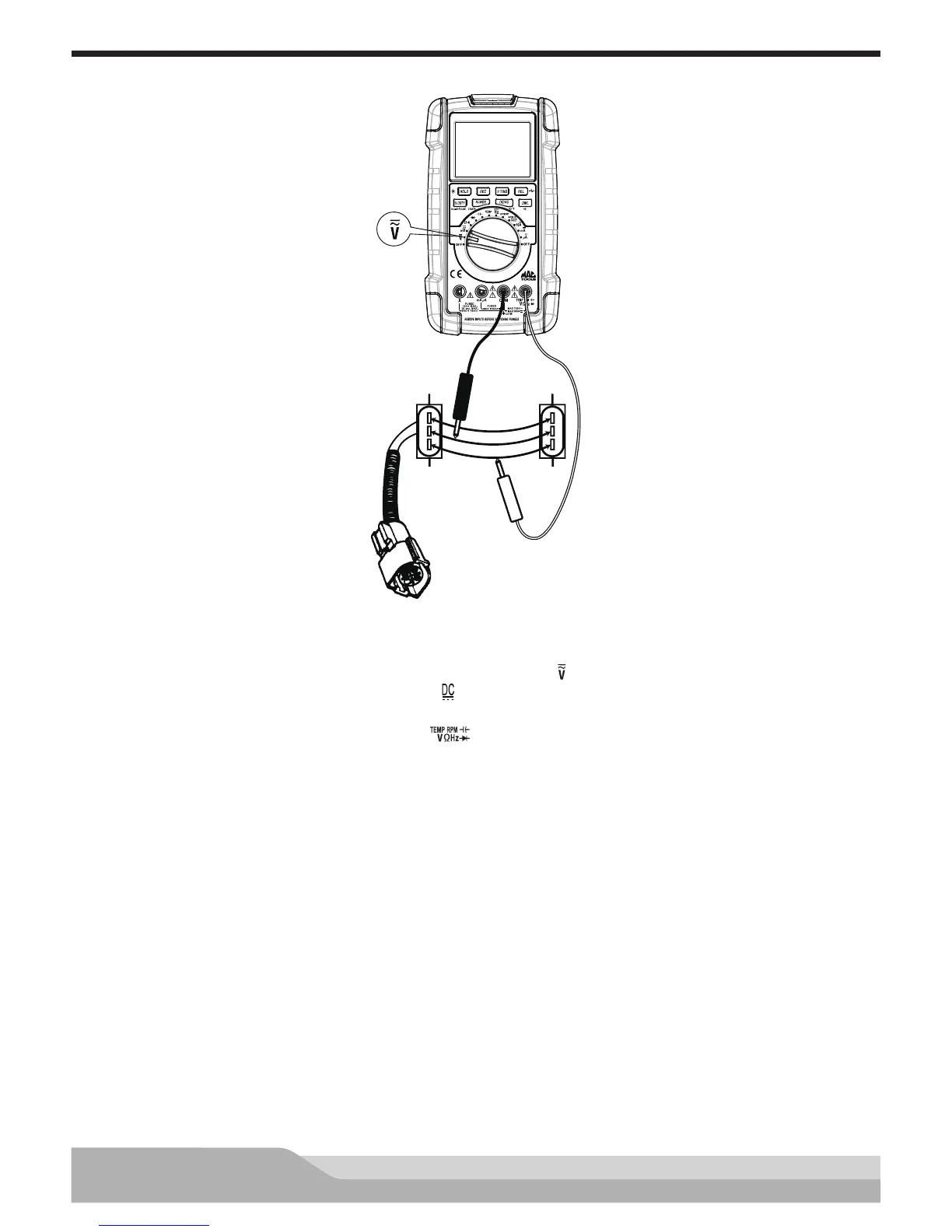

Prueba de cambio de tensión del potenciómetro
Rojo
Negro
Cables
de puente
Conector
del TPS
Suministro
de 5 V
Puesta a tierra
Señal
Configuración del medidor para comprobar el cambio de tensión:
• Coloque el interruptor giratorio en la conguración de tensión ( ).
• Presione el botón “DC/AC” (CC/CA) hasta que “ ” aparezca en la pantalla.
• Inserte el cable de color negro en el conector “COM”.
• Inserte el cable de color rojo en el conector “ ”.
• Presione el botón “REC” (Registro) (selecciona la función MAX.MIN.AVG).
Desconecte el conector del sensor y conecte los cables del puente entre el conector y el sensor.
Conecte:
• Sonda de prueba de color negro al circuito de puesta a tierra.
• Sonda de prueba de color rojo al cable de señal.
Gire la llave de encendido a la posición de encendido; no arranque el motor.
Gire el TPS moviendo el acelerador y observe el movimiento del gráco de barras. La caída de tensión
debecambiar a medida que se mueve la posición del brazo de la señal en el TPS (barrido de señal).
El gráco de barras debe aumentar suavemente sin saltar si el TPS está en buenas condiciones.
Consulte las especicaciones del fabricante. Si el cambio de tensión no está dentro de las especicaciones,
compruebe para la determinación de fuentes de exceso de resistencia antes de cambiar el potenciómetro:
conectores o conexiones decientes, o roturas en el cableado.
